Какво са Контролни Точки?

Дефиниция на Контролни Точки

Контролните точки са специфични места на строителната площадка, използвани за измервания, обикновено определени от геодезист. Точните контролни точки гарантират прецизна работа по разположението.

Как изглеждат Контролните Точки във CAD файл?

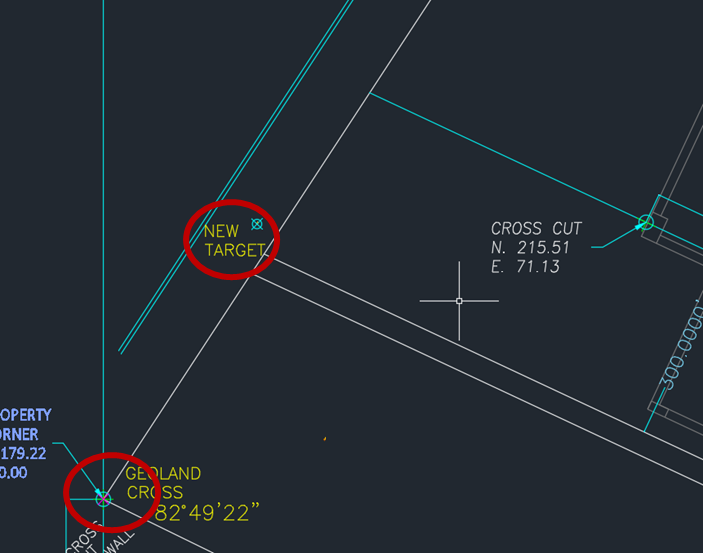

CAD файловете често имат много ясна икона, указваща местоположението на различните контролни точки, които трябва да присъстват на строителната площадка. Обикновено те изглеждат като много ясно "X" или нещо подобно, с текст, поясняващ какво представлява иконата. Чертожникът трябва да може да обясни как са означени контролните точки.

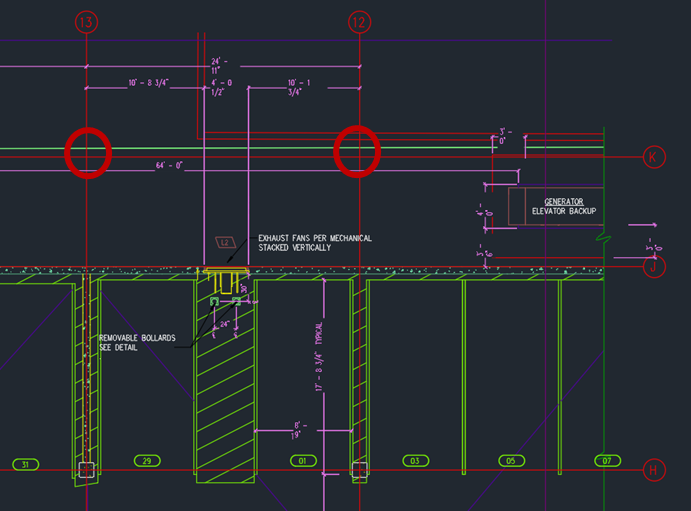

Контролните точки могат също да бъдат представени от пресечните точки на мрежови линии на строителната площадка. Повечето строителни площадки имат някаква система от мрежа, изготвена от геодезиста. Ясно маркираните пресечни точки на тези мрежови линии обикновено могат да предоставят очевидно местоположение на контролна точка.

Как изглеждат Контролните Точки на строителната площадка?

Дори ако CAD файлът изглежда, че има ясни контролни точки, разпръснати из цифровата версия на разположението на сградата, е важно да се намерят точно същите контролни точки на място. По-долу са някои изображения на това как могат да изглеждат контролните точки.

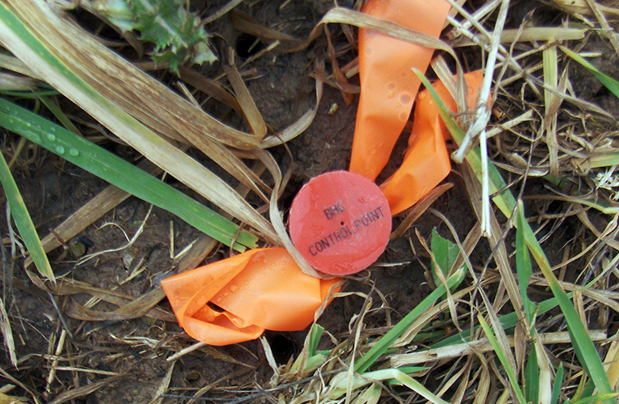

Контролни точки, забити в земята:

Геодезически пирони:

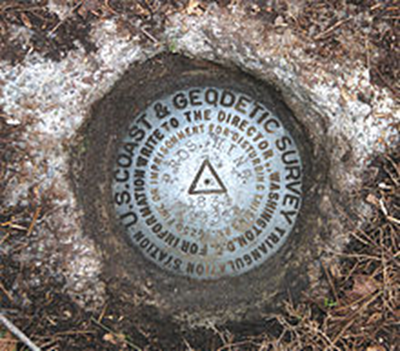

Геодезически пунктове:

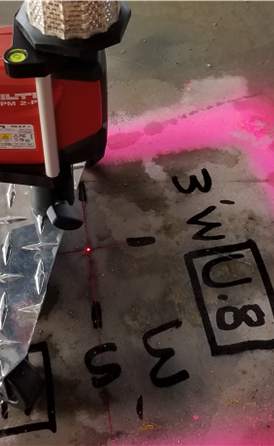

Пресечни точки на мрежови линии и отмествания:

Монтирани призми:

Монтирани рефлективни цели:

Проверка на точността преди маркиране:

Ако има някакво съмнение относно точността на контрола на строителната площадка, обикновено първата стъпка за разрешаване на проблема е работа с генералните изпълнители и геодезистите за намиране на решение. Ако контролът е неправилен, маркирането ще бъде неправилно.

За щастие, в софтуера Hilti Construction Layout има много функции, които могат да се използват за инспекция на измерванията и точността на контролните точки, за да помогнат на крайния потребител да извърши възможно най-много проверки на точността и да подпомогне тези дискусии с другите членове на екипа.
