Свободно засичане - Как да

Демонстрация на Свободно засичане

Цел на Свободното засичане

Свободното засичане ви позволява да започнете измерване и записване на съществуващи условия без използването на контролни точки. Въпреки че координатните местоположения на обектите, които измервате, могат да бъдат произволни (и може да се наложи по-късно да бъдат подравнени с дизайн), получаването на реални полеви условия може да започне веднага.

Имайте предвид обаче, че за да използвате Свободно засичане, трябва да работите върху празен проект в HCL (без съществуваща координатна информация, като точки или CAD файл). Софтуерът ще ви подскаже и помогне да се уверите, че това е така.

Основното предназначение на Свободното засичане е да се извършат as-built измервания на съществуващи полеви условия. Тези as-built измервания могат да се използват по няколко причини:

1. Подготовка на цифров дизайн, който да съответства на as-built условията
2. Отстраняване на проблеми с as-built условията чрез сравняване с вашата цифрова система за контролни точки
3. Извършване на контрол на качеството на предварително разположени обекти

Вероятно ще откриете и свои уникални случаи за използване на тази станционна настройка, благодарение на нейната удобство.

Кога не трябва да използвате Свободно засичане?

Ако имате предоставени съществуващи контролни точки в рамките на конкретна координатна система, използването на Свободно засичане вероятно не е правилният избор за вас. По-добре е първо да опитате засичане чрез контролни точки, преди да прибягвате до Свободно засичане.

Помнете, че контролните точки имат конкретни координати, зададени в дизайна. Когато засичате според координатите, както изисква дизайнът, това позволява измерванията с тотална станция да бъдат директно подравнени с цифровия дизайн.

Свободното засичане е предназначено за ситуации, в които можете да създадете собствена координатна система, която да използвате независимо.

Стъпка 1: Създайте празен проект

Просто отворете приложението за проекти и създайте нов проект - само се уверете, че не импортирате точки или CAD файлове в него. Уверете се, че това е активният проект, в който работите.

Стъпка 2: Кликнете върху "Свободно засичане"

След като имате активен "празен" проект, можете да кликнете върху "Свободно засичане" от началния екран.

Стъпка 3: Наблюдавайте новите координати на станцията

Веднага след като натиснете "Свободно засичане", тоталната станция приема координатно местоположение 2000м N, 1000м E и 100м H. Логиката зад тези координати е проста:

1. Това са много големи числа, което прави малко вероятно да се наложи да работите с отрицателни стойности.
2. Координатата N е различна от координатата E за удобство (потенциално улеснява бързото разграничаване на северните и източните стойности)

Стъпка 4: Регулирайте височината на станцията, ако е необходимо

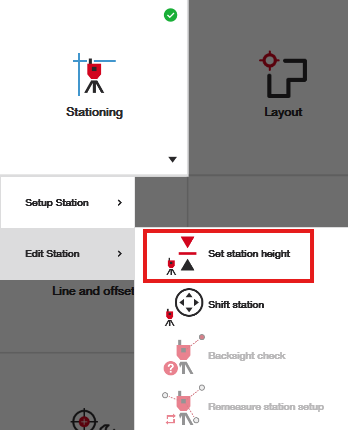

Въпреки че не винаги е така, вероятно ще искате да работите с конкретен височинен ориентир на обекта. Ако е така, преди да започнете, кликнете върху раздела "задай височина на станцията" под секцията за засичане на началния екран.

Тук можете да коригирате стойността на височината на работната зона, за да съответства на вашия ориентир, ако е необходимо.

Ако не работите с височини и предпочитате да ги изключите, просто отидете в общите настройки и ги изключете. В този режим тоталната станция ще записва само северните и източните стойности по време на работа.

Стъпка 5: Започнете работа

Сега можете да влезете в приложенията за разполагане или измерване, както желаете, за да започнете работата си.
