Контролно Линиево Засичане: Как да

Демонстрация на Контролно Линиево Засичане

Цел на Контролно Линиево Засичане

Понякога използването на контролни точки не е практично, тъй като вашият геодезист или главен изпълнител не са установили контролни точки за засичане. Вместо това, както е обичайно на повечето строителни обекти, се очаква да се използват контролни линии, като маркирани мрежови линии на земята, като референтни мерни линии. Тогава Контролното Линиево Засичане, а не Контролното Засичане по Точки, е по-практично.

Освен това понякога е по-добре да се използват контролни линии вместо контролни точки като референтна линия за засичане, защото всички подизпълнители на строителния обект "използват" една и съща линия за своята разметка.

Използването зависи от вас, но тъй като това може да бъде полезно решение за засичане при определени случаи, то е налично в софтуера HCL.

Имайте предвид, че Контролното Линиево Засичане изисква да работите с CAD файл или линия в проекта си, тъй като тоталната станция ще се позиционира в рамките на вашия цифров дизайн за вашите мерни приложения.

Ако не сте сигурни дали е по-добре да използвате контролно линейно или контролно точково засичане, може да обмислите първо контролно точково засичане, тъй като то е най-често използвано и обикновено се счита за най-точно.

Как да стъпка 1: Отворете Контролно Линиево Засичане

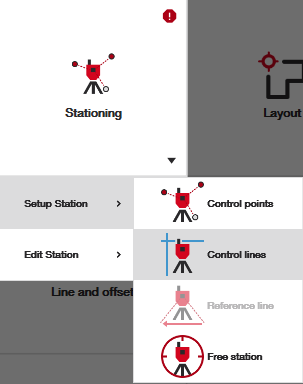

От началния екран просто отворете приложението Контролно Линиево Засичане, за да започнете процеса на засичане.

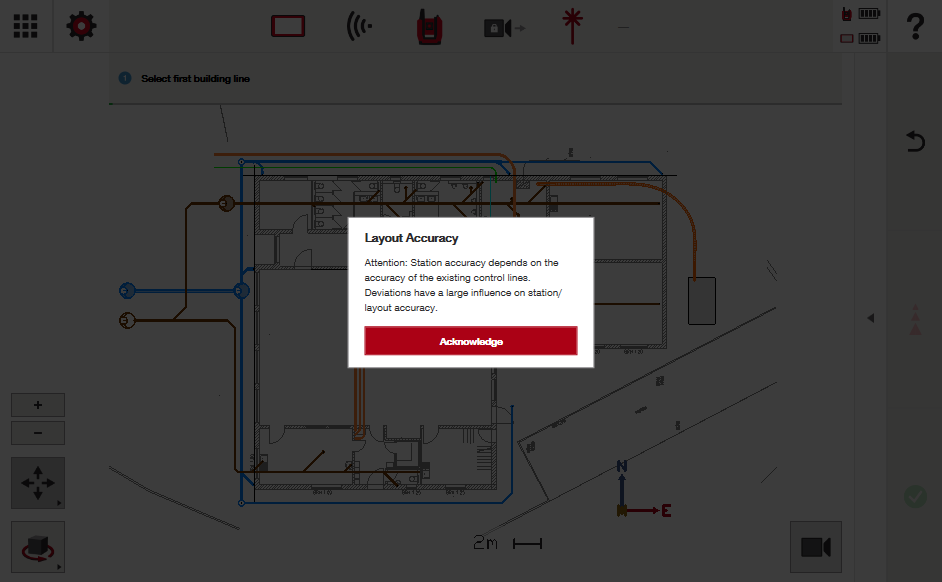

Обърнете внимание, че при това действие софтуерът ви предупреждава, че тъй като не засичате по контролни точки, точността на разметката изцяло зависи от точността на линията, върху която ще засичате. Повече за това как тоталната станция оценява местоположението си по-долу.

Как да стъпка 2: Изберете първата си контролна линия и измерете

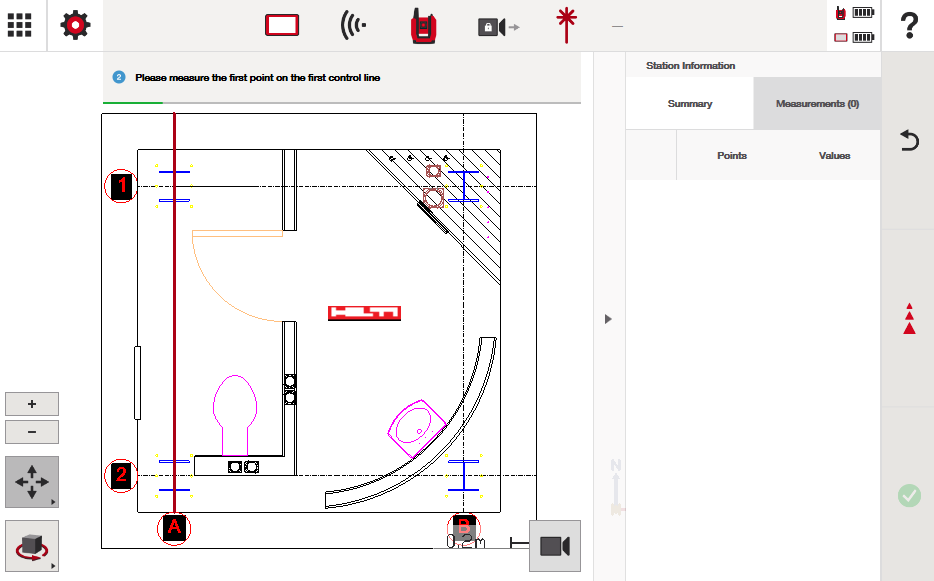

Намерете контролната линия във вашия CAD файл, която ще използвате като първоначална референтна линия, както в примера по-долу:

Сега изберете място някъде по тази линия и се пригответе да измерите. Когато сте уверени, че сте готови да измерите място по тази линия (като се уверите, че е избрана правилната мишена/призма), натиснете червения бутон за измерване.

След като завършите, преместете се на друго място по тази линия, за да измерите втора точка по линията. Добра практика е да намерите втора точка възможно най-далеч по линията, която да поддържа видимост с тоталната станция и също да сте уверени, че е точна спрямо линията, която измервате.

Помнете, точността на разметката ви зависи изцяло от точността на измерванията по тези линии. Даване на дълъг участък от тази контролна линия за работа на тоталната станция е във ваш интерес, но само ако знаете, че можете да измерите местата по линията точно. По-голямото разстояние между двете точки по линията ви дава по-широка зона за разметка, в която можете да работите с увереност, стига да сте сигурни в измерванията си по линията.

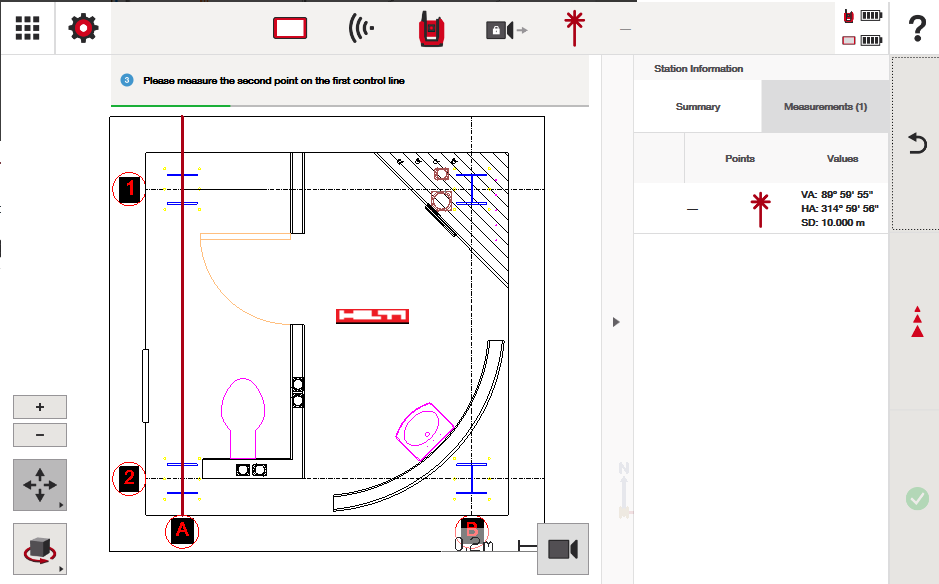

Когато намерите втора точка по линията, следвайте указанията на контролера и измерете:

Как да стъпка 3: Изберете втората си контролна линия и измерете

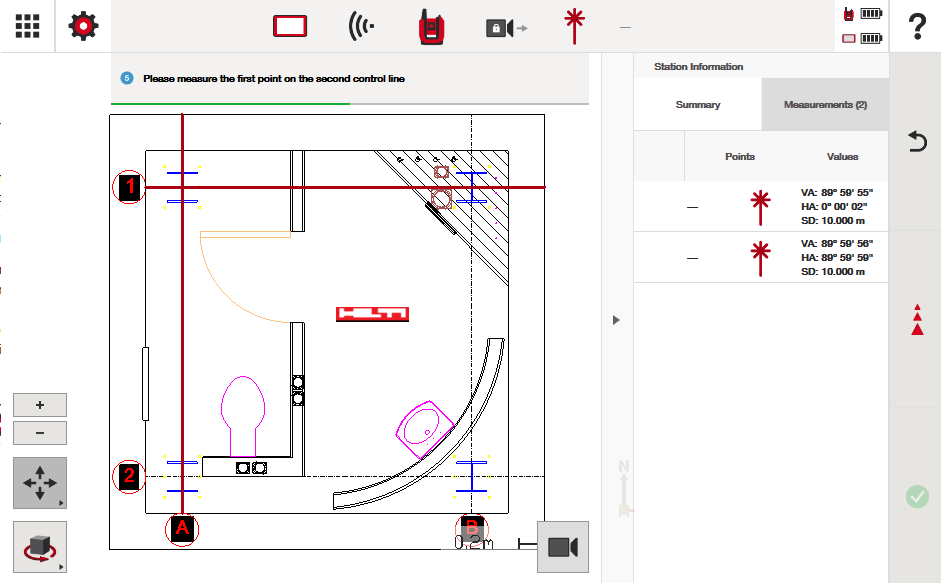

Намерете втората контролна линия, която искате да използвате за настройка на станцията. Важно е да се отбележи: тази линия трябва да пресича първата контролна линия, която избрахте. Ако не я пресича, процесът на засичане няма да работи. В моя пример избрах контролна линия, която пресича първата под 90° ъгъл. Следвайте указанията и измерете първата точка по тази контролна линия на място по ваш избор.

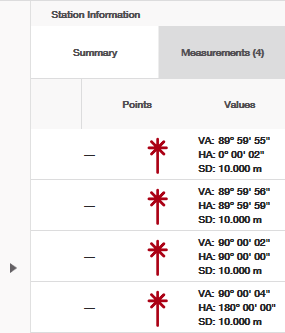

Отново следвайте указанията и измерете втората точка по тази контролна линия, като спазвате същия съвет от Стъпка 2 – да измерите възможно най-далеч по линията, като сте уверени в точността. Когато приключите тази стъпка, в таба с измервания вдясно трябва да видите 4 точки. Там ще се покаже ъгълът, под който тоталната станция се е завъртяла (HA & VA), както и разстоянието от уреда до измерените точки (SD).

Ако настройката на станцията е била лоша (или недостатъчно точна, или избраните линии не се пресичат), тоталната станция ще ви предупреди, че не може да завърши процеса и трябва да опитате отново с друг избор.

Как да стъпка 4: Изберете местоположението на станцията

Ако сте завършили 4-те необходими измервания на двете линии, сега е време да посочите къде се намира вашата тотална станция. Вие може да знаете къде е спрямо линиите, но тоталната станция не знае. Тя знае само, че е измерила 2 линии и технически може да бъде в едно от две възможни места в проекта.

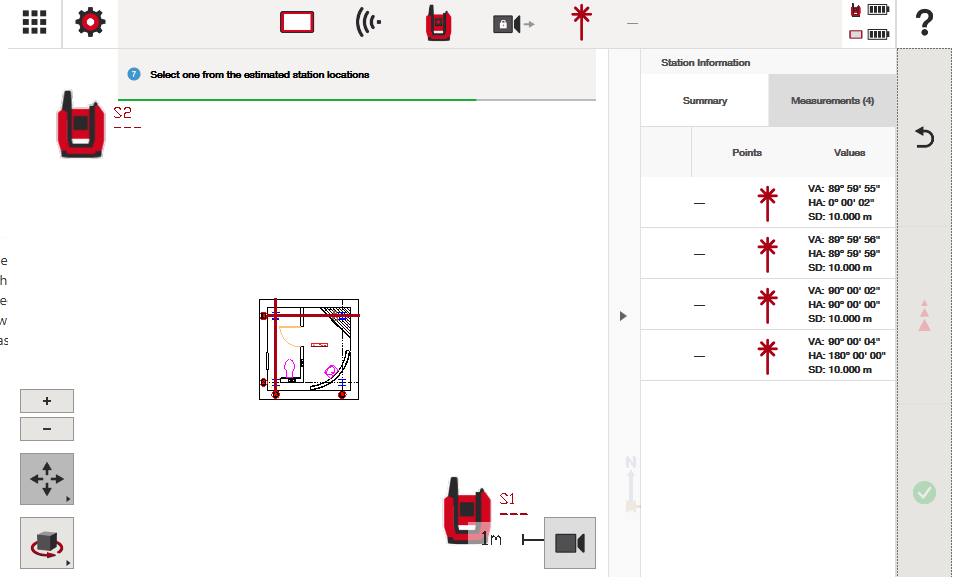

В екрана по-долу аз знам, че местоположението спрямо линиите, на които измерих, е "S1" и това ще избера:

След като кликна, се показва визуализация на разстоянията до линиите, които измерих:

Софтуерът предоставя толкова визуализации, колкото са необходими, за да сте сигурни, че постигате точно засичане и сте наясно с всяка стъпка по пътя.

Как да стъпка 5: Проверете грешките в засичането

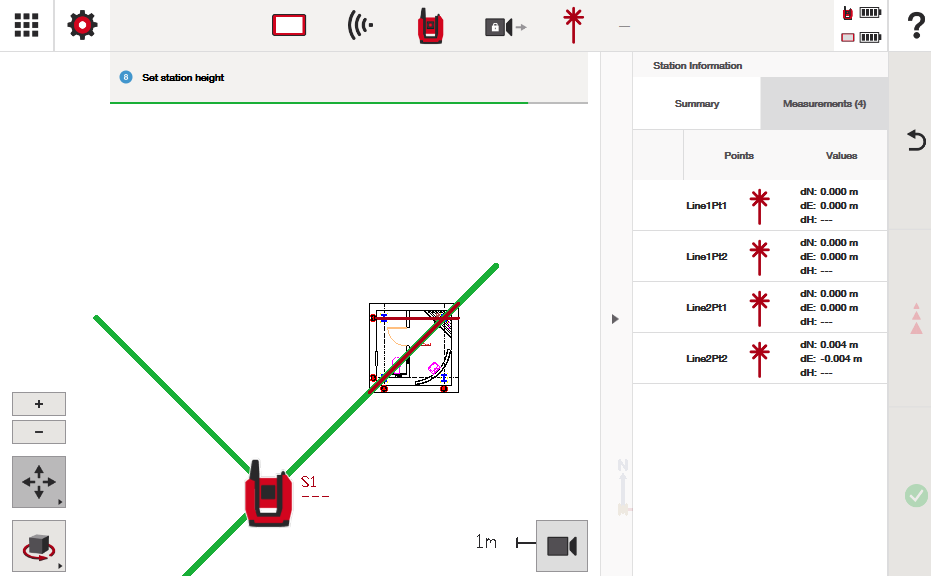

Освен тази визуализация, "стойностите" на измерените точки показват потенциалните неточности в измерванията, както е в екрана по-долу:

Обърнете внимание, че няма неточности в измерванията ми до "Line2Pt2" – там се показва, че имам северно отклонение от 7 мм от мястото, където точката трябваше да бъде, ако измерванията бяха точни спрямо дизайна.

Разбиране на неточностите при засичането

Важно е да се отбележи, че софтуерът изчислява неточностите на линиите само в последната измерена точка. На практика това означава, че при изчисляването на това засичане софтуерът "предполага", че първата линия е измерена перфектно точно спрямо дизайна, както и първата точка от втората линия. Ако има някакви неточности сред точките, те ще се проявят в последната измерена точка.

С други думи:

1. Първите две измерени точки по първата линия създават "еталонната линия" – тя се счита за точна спрямо дизайна за целите на изчисленията.
2. Когато се измери първата точка от втората линия, софтуерът веднага определя къде е тази линия в пространството и визуализира точно как тя би пресекла първата линия под ъгъла, зададен от дизайна.
3. Когато измерите последната точка (втората точка на втората линия), тоталната станция казва по същество: "при условие, че първите 3 точки са измерени перфектно, тази линия в последната точка има определено отклонение от дизайна."

Горните три твърдения обясняват защо използването на контролни точки при засичане се счита за по-точно, тъй като контролните точки имат зададени координати и могат да се сравняват една с друга по отношение на относителното им разположение и разстоянието им една от друга и от тоталната станция при измерване. Грешките в тези измервания, ако има такива, се минимизират и се разпределят върху всички измервания.

При контролно линейно засичане станцията приема, че първите три точки са точни спрямо дизайна и се позиционира съответно. Четвъртата измерена точка показва, че има грешка сред контролните линии, но е въпрос на потребителя как да я отстрани или смекчи. Точна разметка е възможна с контролно линейно засичане, но разбирането на процеса и данните по време на засичането е критично за поддържане на точност.

В края на тази статия ще видите няколко примера как да интерпретирате точността на засичането. Обобщено, помнете, че точността на разметката зависи от точността на засичането – намерете най-добрите места за измерване по линиите, които са практични. Оптимизирайте зоната за работа, но също така минимизирайте грешките в засичането до желан толеранс. Това може да означава да разметнете по-малка зона от предпочитаната, за да запазите целостта на разметката.

Как да отстраните потенциалните неточности?

Има няколко начина да проверите точността на контролни точки и линии – вижте тази статия за подробен преглед.

За базова опция за отстраняване на проблеми, използвайте функциите COGO в таблета, за да проверите измерванията на обектите във файла, и използвайте приложението missing line за проверка на измервания, което може да се прави без да сте засечени.

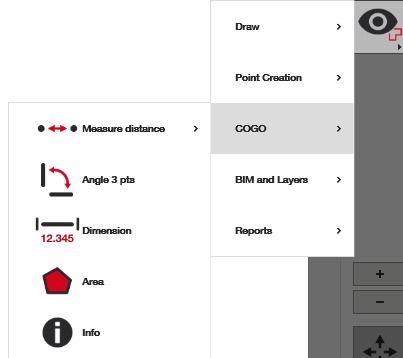

Приложения COGO:

Приложение Missing Line:

Как да стъпка 6: Задайте височина на станцията (ако е необходимо)

Ако работите с височини, ще трябва да зададете височина на станцията. Вижте тази статия за повече помощ как да зададете височина на станцията. Въпреки това, просто натискане на бутона "set station height" вдясно под таба "Summary" ще ви преведе през процеса.

Ако не работите с височини, просто отидете в настройките горе и изключете височините (или ги включете, ако е необходимо). С изключени височини, стъпката за задаване на височина на станцията няма да се появи.

Забележка: ако зададете височина на станцията по време на процеса, винаги можете да се върнете и да я коригирате по-късно, ако сте допуснали грешка. Това може да стане по време на процеса на засичане или чрез бутона за редактиране на височината на станцията от началния екран след като сте завършили станцията. Вижте екранните снимки по-долу:

Как да стъпка 7: Обмислете "Shift Station"

Както е обсъдено в тази статия, преместването на координатите на станцията може да бъде полезно. Тази опция е налична само при контролно линейно засичане и може да се използва, когато сте наясно къде са грешките в контролните линии. Shift Station ви позволява да преместите координатите на тоталната станция след засичането, за да смекчите грешките, които откривате между проектираните контролни линии и измерените на терен.

Вижте статията Shift Station за повече информация.

Как да стъпка 8: Започнете мерните си приложения

Вашата станция вече има координатно местоположение във вашия CAD файл и можете да продължите с мерните си приложения.

Бърз полезен съвет:

Понякога може да предпочетете да засичате по контролни точки, но каквото и да правите, контролните точки не изглежда да са точни. Един вариант за отстраняване на проблеми е временно да настроите станцията на базата на контролни линии, за да видите дали това може да ви помогне да идентифицирате контролни точки, които може да са позиционирани неправилно. Макар че може да не желаете да правите разметка или официални мерни приложения след контролно линейно засичане, това може да е добър начин да инспектирате потенциални проблеми, които трябва да бъдат обърнати внимание.

Примери за грешки при засичане за разбиране:

Помнете, че само последната точка от процеса на Контролно Линиево Засичане ще покаже грешка от процеса. По-долу са примери какво изразява тази грешка.

Въпреки това, имайте предвид, че макар софтуерът да показва грешката само в последната точка, вероятно грешките идват от всяка точка в процеса на засичане, които трябва да бъдат наблюдавани и отстранявани от крайния потребител.

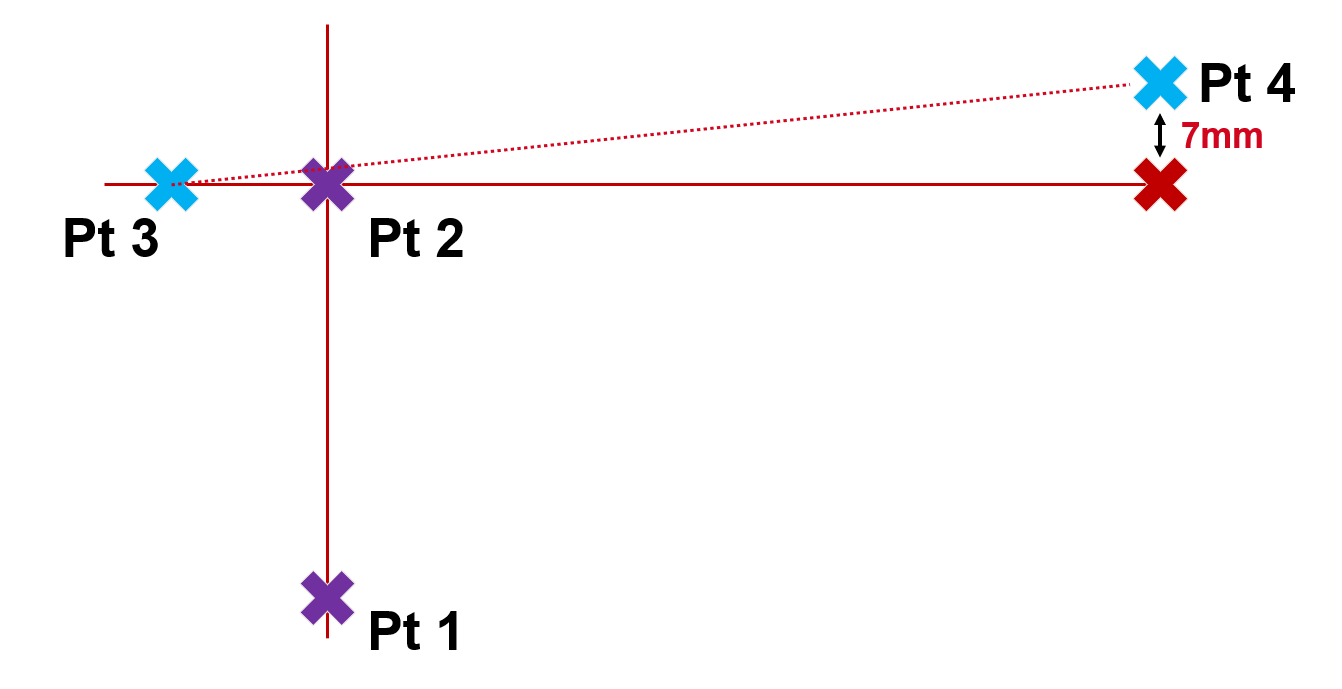

Line2Pt2 dN = 7 мм:

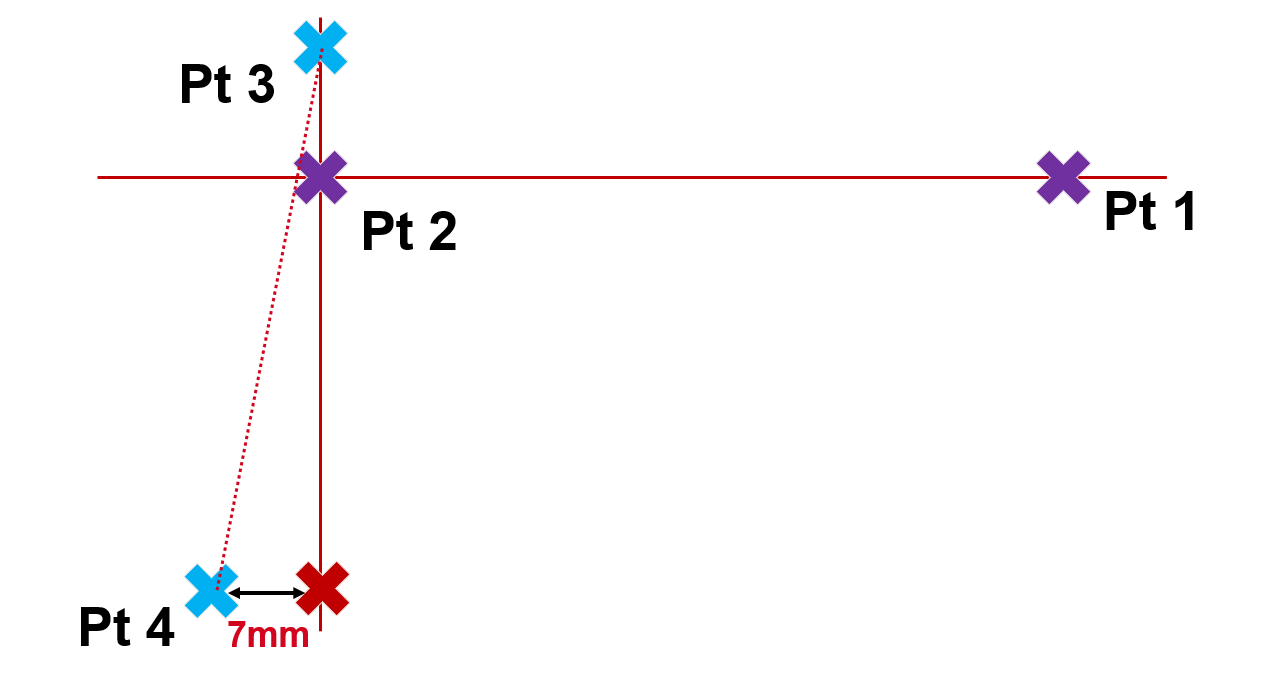

Визуализация как тоталната станция изчисли това:

Лилавите точки (точки 1 и 2 от линия 1) се считат за точни и служат като еталон. Точка 3 (синя) определя къде трябва да бъде втората линия в пространството и се счита за точна там, където е измерена. Точка 4 е последната измерена точка от втората линия с 7 мм северно отклонение от червения Х, където линията би трябвало да бъде.

L2Pt2 dE = -7 мм:

Визуализация как тоталната станция изчисли това:

Лилавите точки (точки 1 и 2 от линия 1) се считат за точни и служат като еталон. Точка 3 (синя) определя къде трябва да бъде втората линия в пространството и се счита за точна там, където е измерена. Точка 4 е последната измерена точка от втората линия с 7 мм западно отклонение от червения Х, където линията би трябвало да бъде.

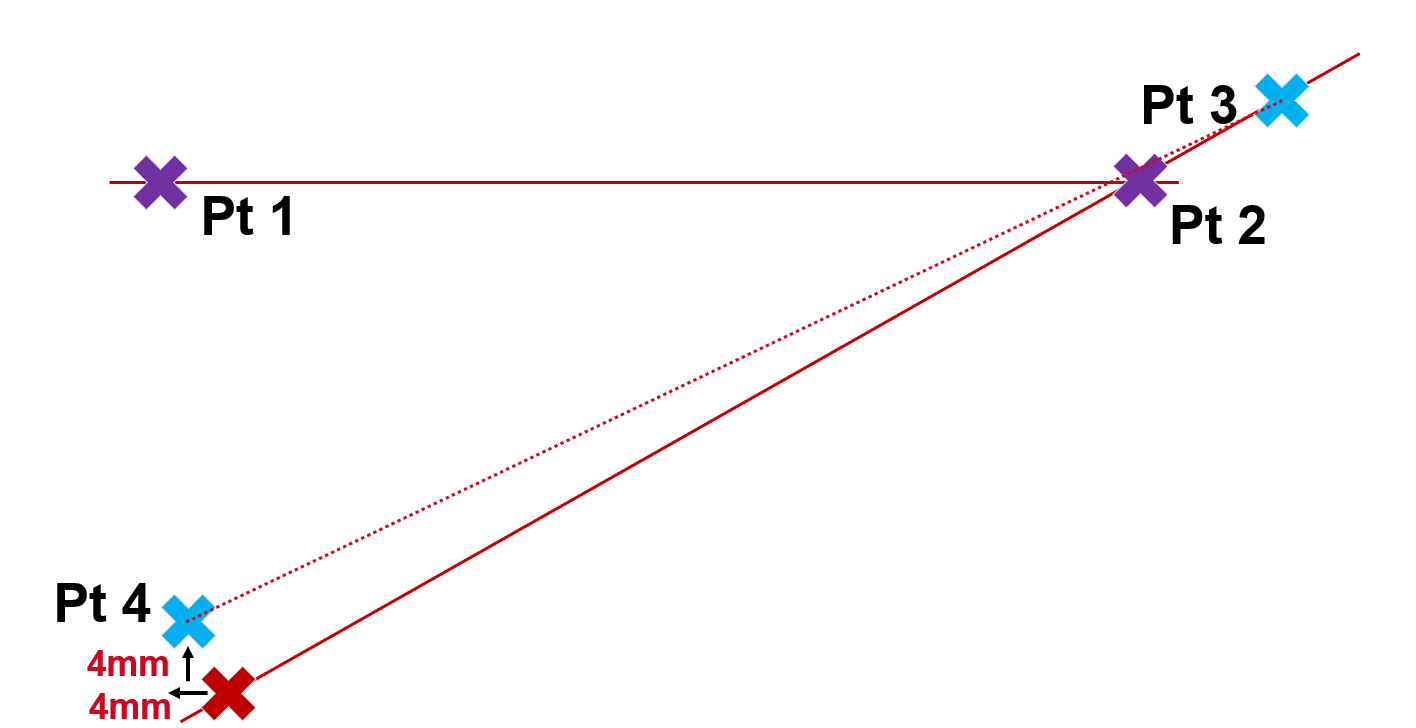

L2Pt2 dN = 4 мм, dE = -4 мм

Визуализация как тоталната станция изчисли това:

Лилавите точки (точки 1 и 2 от линия 1) се считат за точни и служат като еталон. Точка 3 (синя) определя къде трябва да бъде втората линия в пространството и се счита за точна там, където е измерена. Точка 4 е последната измерена точка от втората линия с отклонение 4 мм на север (по-високо от проектираната линия) и 4 мм западно (по-наляво от проектираната линия).

Последна бележка:

Отклоненията на тази последна точка вероятно са комбинация от грешки във всички измервания. За целите на това приложение за засичане грешката се показва само в последната точка. Както вече се надяваме сте разбрали как тоталната станция интерпретира тази грешка, можете да решите как да продължите с приложенията си.
