Как да използвате "Shift Station"

Цел на "Shift Station"

Shift station може да се използва само във връзка с "Control Line Stationing". Това е опция за коригиране на X,Y координатите на тоталната станция след като процесът "Control Line Stationing" е завършен. Може да имате нужда от това приложение, за да коригирате ръчно координатите на тоталната станция в зависимост от евентуални грешки в местоположението на контролните линии по време на станцията.

Както се споменава в статията "Control Line Stationing", тоталната станция не отчита никакви грешки в процеса на Control Line Stationing, когато изчислява своето координатно местоположение. Тя приема, че пресичащите се контролни линии, измерени по време на станцията, се пресичат под точното ъгъл, който изисква цифровият файл.

За да обясним накратко отново: Първата измерена контролна линия се третира като точна референтна линия - правилно разположена там, където дизайнът изисква. Първото измерване на втората линия също се счита за точно измерване - което казва на тоталната станция къде се намира втората линия. Тоталната станция може след това да визуализира къде тези две линии се пресичат и да се позиционира съответно въз основа на тези три точки. Отново, тя приема, че тези 3 точки са точни спрямо дизайна на контролера.

Четвъртата точка, измерена в процеса Control Line Stationing, е визуална проверка за крайния потребител, тъй като вероятно ще покаже отклонение (макар и много малко).

На практика софтуерът изчислява грешката само във връзка с последната измерена точка. Теоретично, грешката в измерените контролни линии може да бъде навсякъде между тях. Откриването на тези грешки и намаляването на тяхното въздействие по време на разчертаването е отговорност на крайния потребител.

Тук Shift Station може да бъде полезен.

Демонстрация на Shift Station

Стъпка 1: Отворете Shift Station

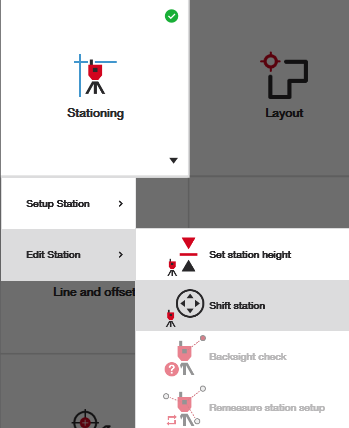

Просто отидете на началния екран и под "Edit Station" изберете "Shift Station".

Ще получите предупреждение при отваряне, че софтуерът ще третира това като ново местоположение за станцията. Ако се върнете и проверите предишно засечени или разчертавани точки с тази нова станция, новата станция ще ви насочи към новата позиция на тези точки според това как станцията е изместена.

Стъпка 2: Въведете своите измествания

В менюто от дясната страна ще видите стойността на станцията (координатното местоположение на станцията). Когато измествате станцията си на изток и север (X и Y), новите стойности на станцията ще се появят за ваша справка:

Изместена с 20 мм на север, 15 мм на изток (обърнете внимание на разликата в стойностите на станцията):

Разбира се, визуално, иконата на станцията във файла CAD също ще се измести съобразно тези нови стойности за ваша справка.

Стъпка 3: Потвърдете станцията

Натиснете зеления знак за отметка и инструментът автоматично ще ви напомни, че изместването на станцията е завършено. Ако имате нужда от нови точки за справка като обратни наблюдения по време на работата си, просто използвайте измерване и запис, за да преизмерите някои референтни точки, които можете да проверявате през работния ден.
