Какво означава информацията "Детайли за станцията" по време на станцияне?

"Детайли за станцията" разкрива увереността в позиционирането след станцияне

Екранът "Детайли за станцията" се появява по време на процеси на станцияне, които изискват тоталната станция да изчисли координатна позиция спрямо контролните точки, които измерва, например при станцияне с контролни точки. Накратко, детайлите за станцията разкриват потенциалните грешки и нивото на увереност в координатното позициониране, което тоталната станция е изчислила за себе си.

Може да бъде трудно (и плашещо) да се опитате да интерпретирате какво означава екранът с детайли за станцията. Поради това, докато HCL ще покаже подробности за грешките при позициониране на станцията, той ще използва и други методи, за да предостави визуализации, които да помогнат за разбирането на последствията от грешките, видими на този екран с детайли. Инструменти като настройки на толерансите и визуализации като зелената кръгла схема са много полезни за разбиране на точността на станцията и са много интуитивни.

Ако имате затруднения да разберете детайлите за станцията, опитайте да използвате настройките на толерансите и визуализациите от зелената кръгла схема, за да определите дали точността на станцията е подходяща за вашата работа. По-долу обаче екранът с Детайли за станцията е обяснен по-подробно.

"Детайли за станцията" обяснява информацията за станцията от сценарий "Най-добро съвпадение"

Ако си спомняте концепцията зад станцията с контролни точки, тоталната станция просто измерва всяка контролна точка и определя колко добре настройката на контролните точки съвпада с подредбата им в цифровия дизайн.

Практично (и разумно) е да се предположи, че вероятно ще съществуват някои грешки по време на станцията, тъй като никой не е съвършен. Следователно, получаването на възможно най-много информация за тези грешки е важно, за да се намали тяхното въздействие по време на разположението и измерването.

Когато главното устройство измерва всяка контролна точка и се опитва да ги съчетае с дизайна, то извършва анализ "най-добро съвпадение". С други думи, то определя кои контролни точки вероятно са по-точни от други въз основа на ъглите и измерванията между тях, като същевременно отчита и измерванията на разстоянията от главното устройство до контролните точки. Във фонов режим се извършва много триангулация.

С всички тези различни измервания - ъглови и разстояния - тоталната станция след това определя своята координатна позиция спрямо тези контролни точки. Отново, това е след извършване на анализа "най-добро съвпадение" с предоставените контролни точки.

Разбиране на "Детайли за станцията" - пример

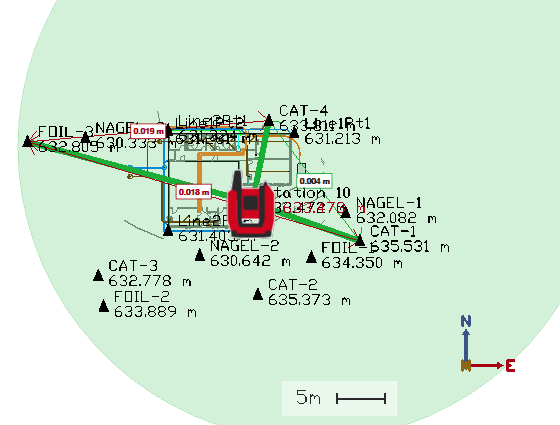

В примера по-долу ще видите, че съм измерил 3 контролни точки на работното си място: CAT-4, FOIL-3 и CAT-1

Можете да забележите, че има някои грешки сред измерените точки:

• Разстоянието от FOIL-3 до CAT-4 е с 19 мм по-късо от дизайна
• Разстоянието от CAT-4 до CAT-1 е с 4 мм по-дълго от дизайна
• Разстоянието от CAT-1 до FOIL-3 е с 18 мм по-късо от дизайна

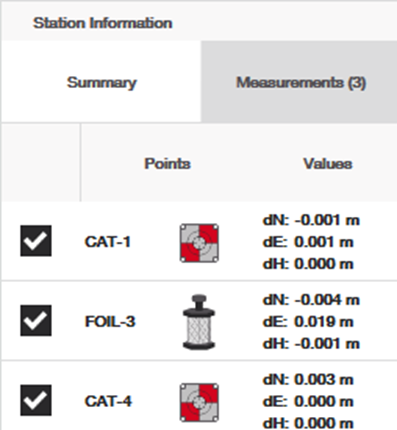

Тоталната станция наблюдава това и след това намира "най-добро съвпадение" за тези контролни точки, за да работят заедно. Тя показва как го е направила, като показва екрана с Информация за станцията за вашите измерени точки:

За анализа "най-добро съвпадение" тоталната станция най-вероятно е разпознала, че CAT-4 и CAT-1 са по-добрите или по-точни контролни точки, а FOIL-3 вероятно води до грешки. Следователно, можете да видите как тя е "преместила" контролните точки от тяхното измерено местоположение до това, което би ги направило да се съчетаят най-добре заедно.

Например, FOIL-3 е преместена с 4 мм на юг и 19 мм източно спрямо дизайна на плана.

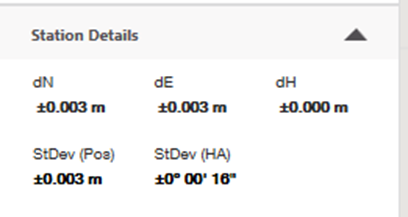

След като извърши това най-добро съвпадение, в панела "Детайли за станцията" се показва колко уверена е станцията, че се намира на координатата, която е изчислила за себе си:

Обърнете внимание, че всяка стойност има икона (+/-). Това подсказва, че на координатното място, което тоталната станция определя за себе си, има потенциална грешка в позицията от 3 мм на север/юг, 3 мм на изток/запад, хоризонтална ъглова грешка от +/- 16 ъглови секунди. Всичко това води в крайна сметка до "позиционна" грешка от +/- 3 мм.

Това, което означава за вашите приложения, ще бъде най-добре разкрито от зелената кръгла схема според вашите настройки на толерансите. Ако се чудите дали това е "добро" станцияне, това зависи от вас да прецените, тъй като да, грешки съществуват, но процесът на станцияне гарантира, че имате достатъчно информация, за да видите какви могат да са тези грешки и как те могат да повлияят на вашата работа.

Означава ли грешките в "Детайли за станцията", че няма да бъда точен?

Важно е да разберете, че когато станцирате инструмент, той просто изчислява къде се намира координатата на главното устройство. След като станцирате инструмента, разбира се, тоталната станция ще разполага и измерва точки точно според техните дизайн размери, като се вземат предвид вниманието на крайния потребител да държи призмения полюс нивелиран, да зададе правилните метеорологични условия и др. Много фактори, различни от самото позициониране, могат да повлияят на точността.

Когато говорим за "позиционна" грешка, това означава, че ако се върнете друг ден и отново станцирате на контролни точки, може да има малка милиметрична грешка в местоположението на точките между различните станцирания ден след ден.

Затова най-добрата практика е да установите много стабилни контролни точки за вашето работно място и да ги използвате последователно през целия проект. Това помага да поддържате разполагането и измерванията си последователни и точни ден след ден. Вижте този артикул за повече информация относно най-добрите практики за контролни точки.
