Как да импортирам и експортирам чертежи за използване с HCL?

  • Обновено

Демонстрация на импортиране на чертежи

Демонстрация на експортиране на чертежи

Какви файлови типове могат да се използват за цифрови чертежи в HCL?

Таблетът HCL понастоящем приема файлове .dwg, .dxf и .ifc за чертежи, които могат да бъдат импортирани в таблета.

Това означава, че в таблета могат да се качват както 2D, така и 3D модели. Важно е да се отбележи, че в софтуера на таблета има и инструменти за чертане, с които можете да чертаете CAD елементи, които по-късно могат да бъдат експортирани като част от чертежа, ако е необходимо (вижте по-долу).

Работи ли софтуерът и с PDF файлове?

Не, PDF файловете не могат да бъдат импортирани, нито могат да бъдат конвертирани в HCL. Ако работите с PDF файлове, препоръчително е да поискате оригиналната CAD версия, от която е експортиран PDF файлът. Ако това не е възможно, използвайте CAD софтуер и експерт, който да конвертира PDF файла обратно към един от посочените по-горе файлови типове, за да го използвате на таблета (обикновено това е възможно само когато PDF файлът е векторизиран). Въпреки това бъдете много внимателни, за да се уверите, че мащабирането е правилно.

Ако имате въпроси относно някой от цифровите си файлове, добра първа стъпка би била да се свържете с определеното за вас чертожническо звено.

Как да импортирате чертежи

Стъпка 1 – Отворете проект

Започнете, като отворите менюто „Project“ – първо трябва да създадете или отворите проект, в който искате да импортирате файл с чертеж.

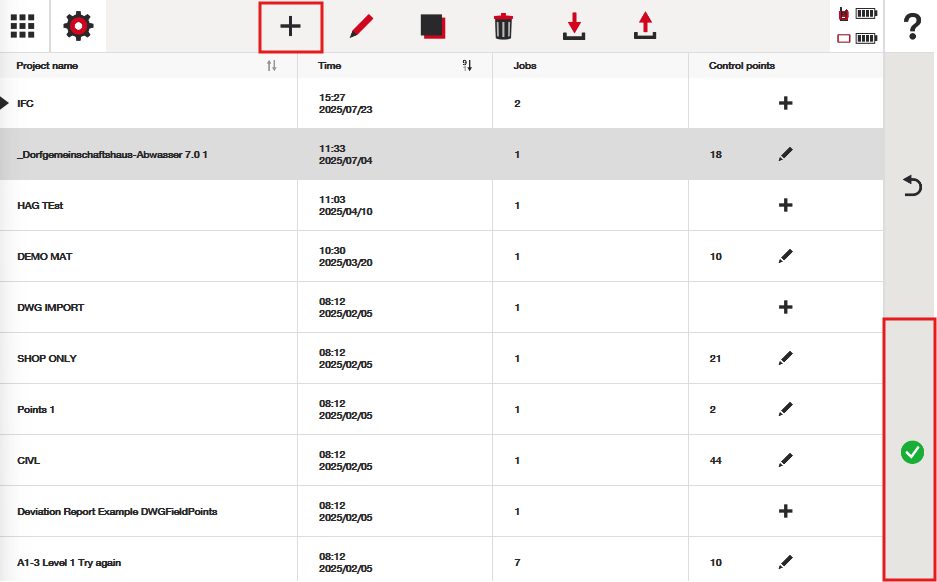

Натиснете иконата „плюс“ в горната част на екрана, за да създадете нов проект, или отворете проект, като натиснете зелената отметка, за да преминете към екрана „jobs“, където след това може да бъде импортиран чертеж:

Стъпка 2 – Натиснете бутона за импортиране за правилната задача

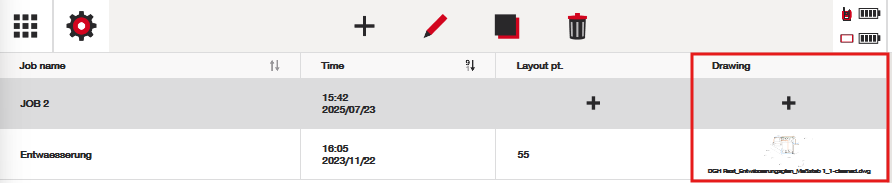

Натиснете или иконата „+“ в колоната за чертежи, за да добавите нов чертеж, или иконата с миниатюра на съществуващ чертеж, за да замените вече съществуващ чертеж:

Стъпка 3 – Импортирайте чертежа

Посочете в изскачащия прозорец, че възнамерявате да импортирате чертеж:

Стъпка 4 – Изберете чертежа и правилните мерни единици

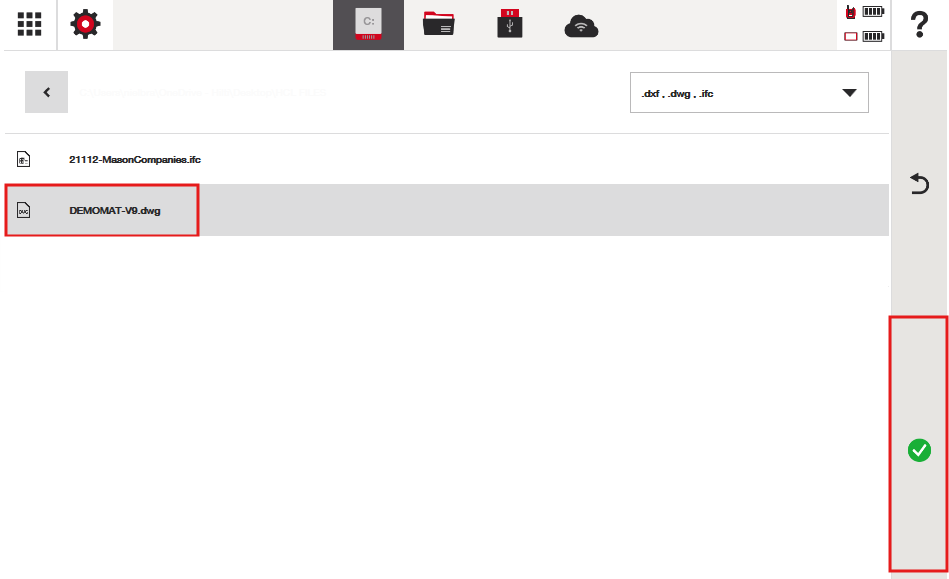

Намерете чертежа в пътя на файла и натиснете зелената отметка:

Изберете правилните мерни единици и натиснете зелената отметка:

Разбиране на „Мерни единици:“

CAD или цифровите чертежи са съставени от линии, дъги, окръжности и т.н. Естествено, всеки от тези елементи има определена дължина или свързана с него геометрична информация. Например дадена линия може да е дълга 10 „единици“, радиусът на окръжност може да е 3 „единици“ и т.н. Чертожниците определят в какви „единици“ предпочитат да работят чрез настройките на своя софтуер за проектиране.

Някои примери:

  • За инфраструктурни чертежи често се използват МЕТРИ (в САЩ често се използват десетични ФУТОВЕ)
  • За архитектурни чертежи често се използват МИЛИМЕТРИ (в САЩ често се използват ИНЧОВЕ)

Ако не сте сигурни каква мерна единица е използвана за вашия чертеж, добре е да попитате чертожника или страната, която е предоставила чертежите. Не забравяйте обаче, че можете да извършите и проверка чрез проба и грешка, като импортирате чертежа и проверите измерванията с помощта на измервателните приложения на HCL за CAD, за да потвърдите, че разстоянията се отчитат правилно. Ако измерванията са извън мащаба (отчитат се като твърде големи или твърде малки), просто импортирайте отново с друг тип мерна единица.

Винаги е добра практика да работите съвместно с проектантския екип, за да проверите дали чертежите са импортирани правилно.

Стъпка 5 – Проверете дали импортирането е правилно

Няколко инструмента в софтуера HCL ви позволяват да проверите мащабирането на чертежа:

С помощта на тези инструменти можете да видите информация за вашия CAD файл и да проверите дали линиите се отчитат правилно:

Освен това можете да проверите дали чертежът попада в местоположенията на импортираните от вас точкови данни. Ако точките не изглежда да попадат на правилните места, вероятно има проблем с мерните единици – в чертежа или в точките. Ще трябва да проучите причината:

Използване на екранния мащаб

По-просто казано, винаги можете да увеличите или намалите мащаба на чертежа, като наблюдавате мащаба в долната част на екрана, за да видите дали съответства на общия мащаб на чертежа. Ако мащабът е непропорционален, това би трябвало да е очевидно:

Съвети за отстраняване на неизправности, когато не се показва чертеж

Понякога след импортиране на чертеж изглежда, че сте импортирали празен екран – при отваряне на CAD файла нищо не се показва. Има четири основни причини, които можете да проверите:

  1. CAD файлът съдържа елементи, които са на изключително големи разстояния един от друг: Когато CAD файл бъде импортиран, той се показва на екрана за първи път с намален мащаб до границите на чертежа. Ако по някаква причина CAD файлът съдържа обекти, които са изключително далеч един от друг (дори на хиляди метри), при напълно намален мащаб той ще изглежда почти празен. Помолете чертожника да провери файла и да се увери, че в него е включена само релевантната информация; това би трябвало да помогне за решаването на проблема.
  2. CAD файлът не съдържа очакваните елементи: Това може да се случи, ако чертожникът е предположил, че е предоставил файл с всички релевантни обекти, но в действителност обектите не се показват. Това често е свързано с проблем с външна референция в CAD, при който цифровият компютърен софтуер, използван от чертожниците, създава впечатлението, че обектите са част от файла, но в действителност те са само временно видими. И в този случай свързването с чертожника би трябвало да помогне за започване на отстраняването на проблема.
  3. CAD файлът (или файлът с точки) е импортиран с неправилни мерни единици: Ако CAD чертеж бъде импортиран в задача, която съдържа точки, мащабирани различно от CAD файла, може да се случи CAD файлът да изглежда почти невидим, тъй като е много малък в сравнение с точките (или обратното). Това е просто проблем с мерните единици – или точките са импортирани с неправилни мерни единици, или CAD файлът е импортиран така. Проверката на мерните единици на CAD файла и евентуалната проверка дали точките също са импортирани правилно би трябвало да реши проблемите с мащабирането и подравняването.
  4. CAD файлът не съответства на координатната система на файла с точки: Понякога CAD файл се импортира в задача, която вече съдържа точки. Ако тези точки са в различна координатна система от тази на CAD файла, те може да се появят много далеч от CAD файла, което ще го направи да изглежда изключително малък. Ако се сблъсквате с този проблем, възможно е координатните системи на точките и CAD файла просто да не са подравнени. Обясняването на проблема на чертожника и на страната, отговорна за предоставянето на точковите данни, би трябвало да помогне за започване на отстраняването му.

Може да получите и следната грешка, която да ви попречи да импортирате чертеж „Някои стойности на надморската височина са извън поддържания диапазон. Чертежът не може да бъде импортиран.“ Ако това съобщение се появи на екрана, причината е, че CAD елементите във файла имат изключително големи разлики във височината помежду си (над разумното разстояние за строителен проект). Препоръчително е да проверите дали проектантът може да прегледа елементите в чертежа и да премахне или коригира обектите, които се намират на крайни височини.

Какво трябва да направите, ако чертежът просто не се импортира или не работи?

Възможно е файлът с чертежа да е твърде сложен, за да бъде прочетен от BIM енджина. HCL използва BIM енджин за четене на CAD и IFC файлове, но самият той не е софтуер за чертане. Най-добрата практика е винаги да помолите чертожника да опрости чертежите, като ги сведе до критично необходимото за оформлението. Това вероятно ще подобри цялостното изживяване при оформлението. Важни са сложността и предназначението. За оформяне на място най-добре работят опростените модели.

Няма ограничения за размера на файла – файл от 2 MB може да работи по-зле от файл от 150 MB и обратното. Опитайте да качите чертежа и ако срещнете проблеми, например файлът не се зарежда или е труден за навигация, работете с чертожника, за да проверите дали е възможно опростяване, като изравняване на някои елементи, премахване на декоративни елементи или ненужни 3D обекти, премахване на фонове от геодезическото заснемане, коригиране на няколко наслагвани една върху друга специалности и т.н.

Допълнителна информация за чертежите и факторите, които могат да влошат производителността:

Колкото повече „обекти“ има в чертежа, толкова по-вероятно е той да работи трудно – един малък декоративен щрихов елемент, който е разглобен, може да се превърне в хиляди малки сегменти от линии. Същото се случва, когато вмъкнатите блокове са разглобени. Освен това, ако диапазонът на координатите е огромен (чертежът обхваща стотици хиляди метри) или има големи отмествания по Z (височина), чертежът вероятно ще работи трудно. Това натоварва буферите за дълбочина на GPU. И накрая, слоевете също могат да окажат влияние. Опитайте да намалите натоварването, като изключите слоевете, които не са от значение за вашето оформление, така че таблетът да не се опитва да зареди „всичко“ наведнъж.

Как да експортирате чертежи

Стъпка 1 – Отворете проект

Както при импортирането, трябва да отворите проекта, за да започнете процеса на експортиране:

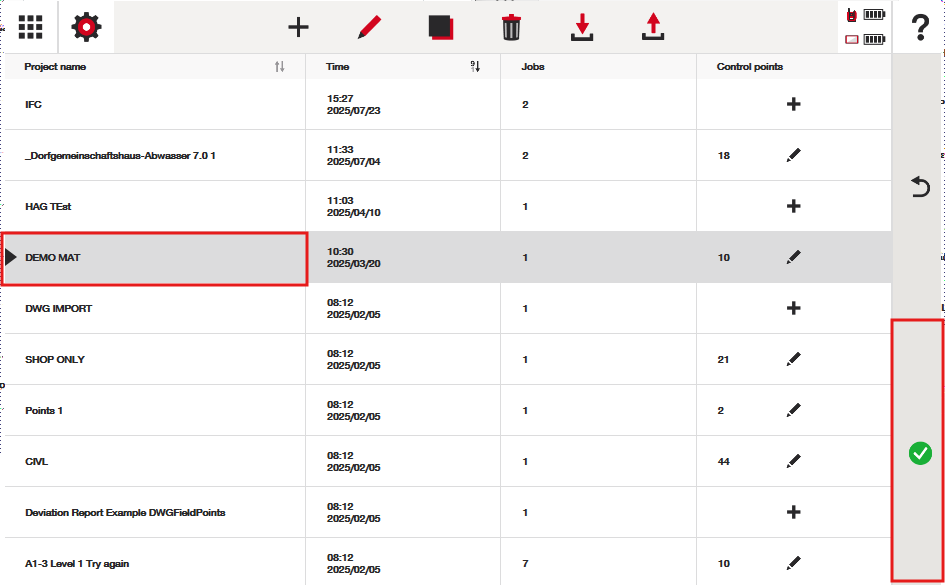

Намерете проекта в списъка си и натиснете зелената отметка, за да получите достъп до менюто „jobs“:

Стъпка 2 – Натиснете бутона за експортиране за правилната задача

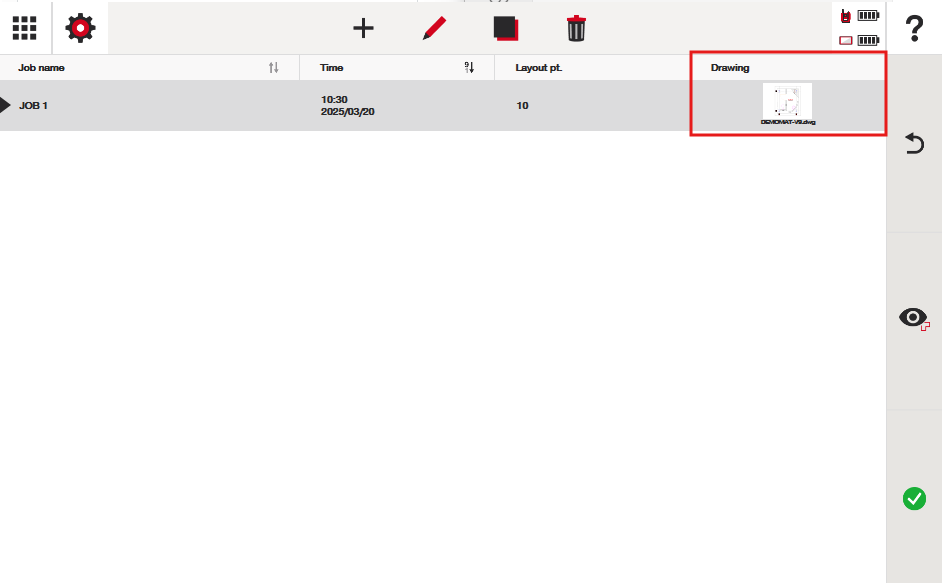

Натиснете миниатюрата на чертежа от задачата, която искате да експортирате, и натиснете зелената отметка, за да получите достъп до опцията за експортиране на чертеж:

След това можете да изберете пътя на файла, в който искате да експортирате чертежа.

Съвети за експортиране:

Не забравяйте, че софтуерът ще експортира всички CAD елементи, които може да види в „CAD изгледа“ на вашия чертеж. Ако на някой слой има точка или линии, тези данни ще бъдат експортирани. Ако в менюто за слоеве има включени или изключени слоеве, те също ще бъдат включени или изключени, когато отворите CAD файла в друг CAD-базиран софтуер.

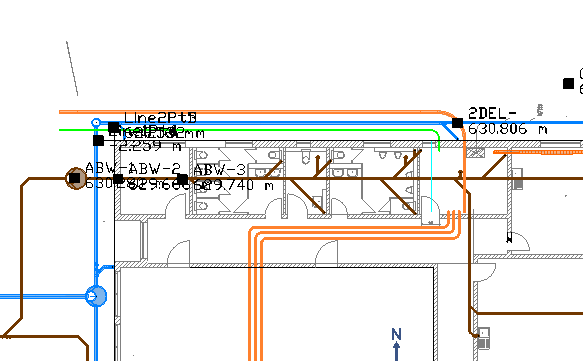

Ако сте добавили линии или точки към проекта, те ще бъдат добавени в слоеве „Hilti“, както е показано на екранната снимка по-долу от софтуера AutoCAD. Това помага на чертожниците бързо да идентифицират какво е добавено чрез софтуера HCL и какво е било в оригиналния CAD файл.

Не забравяйте, че HCL не може да изтрива или премества CAD елементи, които са част от оригиналния CAD файл; може само да включва и изключва слоеве. Това дава увереност на чертожника, че промените в оригиналния цифров проект не могат да бъдат извършени нито умишлено, нито случайно при използване на софтуера.

Това означава, че всички линии или точки (станционни точки, измерени точки, трасирани точки или точки за оформление) ще бъдат част от CAD файла в собствен слой на Hilti при експортиране.

В какви мерни единици се експортира CAD файлът?

Не забравяйте, че CAD файловете са свързани с „мерни единици“. Например, ако една линия в CAD файла е дълга 3 единици, софтуерът трябва да определи дали това са 3 фута, метра, милиметра и т.н.

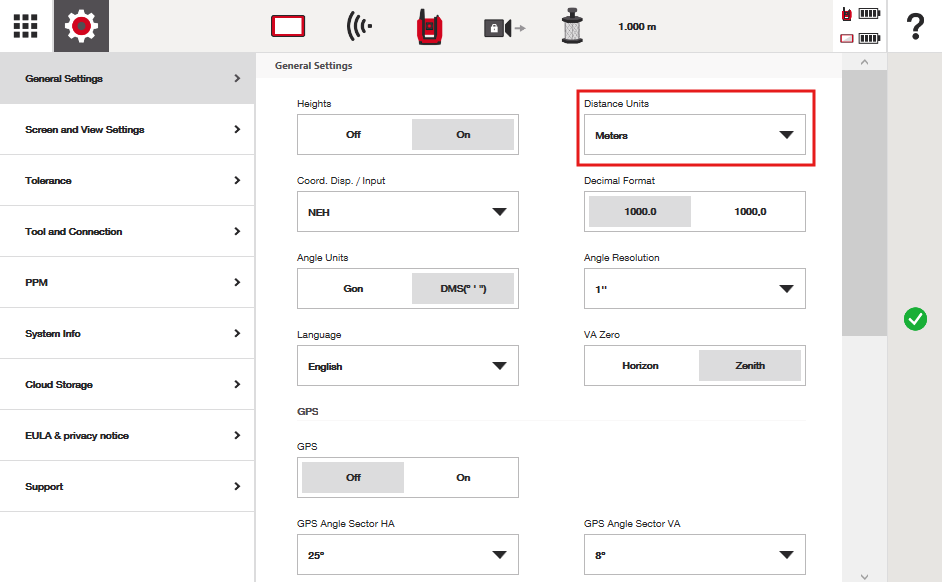

HCL ще експортира CAD файла в мерните единици, зададени в настройките. На екранната снимка по-долу, тъй като моите мерни единици за разстояние са зададени на „метри“, моят CAD файл също ще бъде експортиран в метри. Трябва да съгласувате това с вашия чертожник, ако възнамерявате да споделяте експортирания файл с други лица.
