Приложение за размери - Как да

Трябва ли да добавите дължината на линия към вашия дизайн? Искате ли размерите на различни линии да се показват във файла, без да се налага да правите отново измервания? Тази статия е за това как да добавите размерни мерки и етикети към вашия файл.

Демонстрация на приложението за размери

Как да добавите размерни етикети към вашия файл?

1. Отворете проекта си: Започнете като отворите някой проект на таблета си.

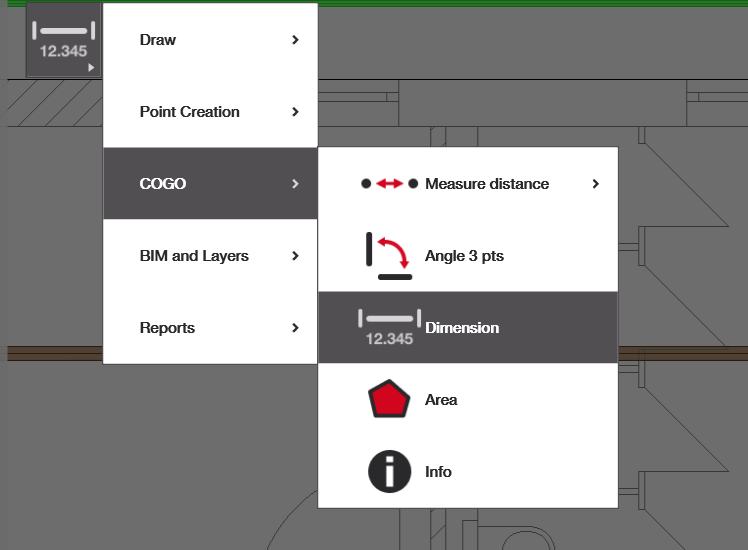

2. Отворете приложението: От началния екран или от страничното меню в CAD изгледа.
   1. Ако нямате „Приложение за размери“ на началния екран, изберете добавяне на преки пътища и добавете приложението, показано по-долу.
3. Изберете линии и добавете етикет: Следвайте инструкциите, за да получите вашите измервания.

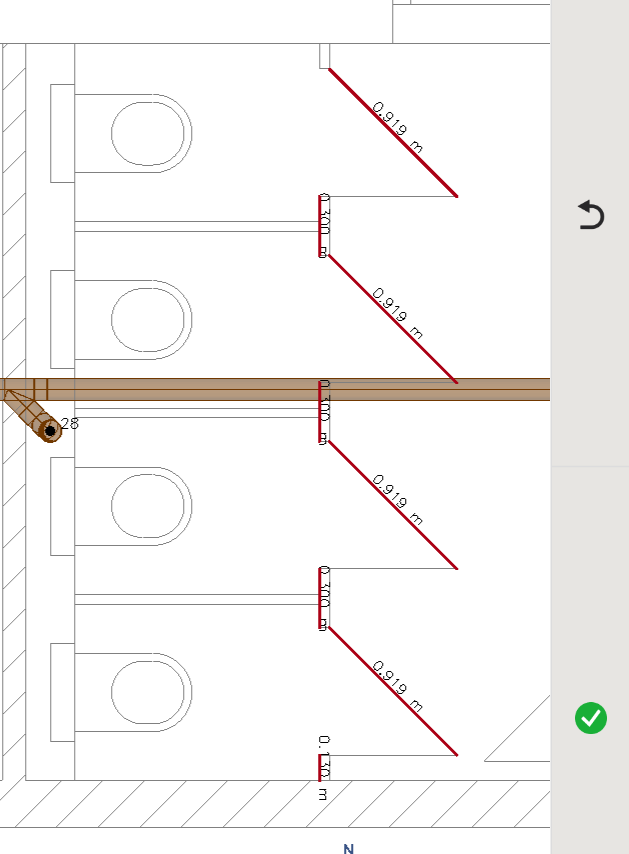

Изберете линиите, които искате да измерите и етикетирате. Те трябва да станат червени. За да премахнете избора на линия, кликнете върху нея отново; тя трябва да се върне към оригиналния си цвят. Когато сте избрали всички линии, за които искате да добавите размерни етикети, натиснете зеления отметка вдясно. Вашите размерни етикети ще се появят над или вдясно от избраните линии.

Забележка: Тези размерни етикети са само временни визуализации. Те не се запазват във CAD файла. Това означава, че ако експортирате CAD файла от таблета, размерният текст няма да се експортира като част от файла. По същия начин, след като смените проект или задача или затворите HCL приложението, размерите също няма да се показват при повторно отваряне на проекта.
