Приложение за дължина на линия, дъга или окръжност - Как да

Приложението за дължина на линия, дъга или окръжност е предназначено да ви предостави информация за някой от тези обекти, включително дължина, наклон, разстояние, височина и посока.

Как да получите дължина, разстояние и други измервания на обект?

1. Отворете Вашия проект: Започнете, като отворите всеки проект на таблета си.

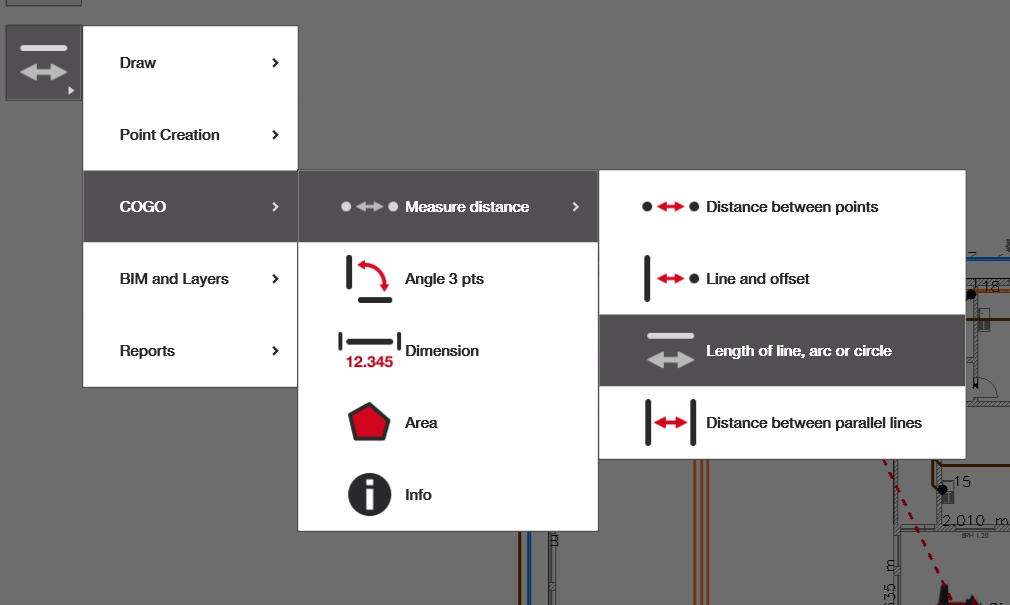

2. Отворете приложението: От началния екран или от страничното меню в CAD изглед.
   • Ако нямате това приложение в началния екран, изберете добавяне на преки пътища и добавете приложението, показано по-долу.
3. Изберете точки около съответната зона и измерете: Следвайте инструкциите, за да получите резултата си.

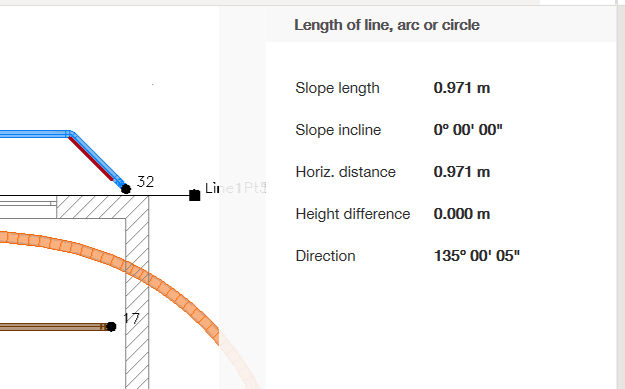

Изберете всяка линия, дъга или окръжност. След като е избран, сегментът трябва да стане червен и резултатът от измерването да се появи вдясно. След това можете да кликнете върху различни секции и да получите съответните им измервания от дясната страна.

Забележка: Не можете да избирате точки и можете да изберете само един обект наведнъж. Ако желаете да сравните дължините на линии, моля, вижте приложението Измерения.

Интерпретация на резултата

„Дължина на наклона“ се отнася до общата дължина на линията, включително вертикалната разлика, ако има разлика във височината между точките на линията. „Наклон на наклона“ ви дава градусите на наклона на линията (ако има такива), а „разлика във височината“ измерва общото вертикално разстояние между най-високата и най-ниската точка на линията. Накрая, „посоката“ ви дава ориентацията на линията в градуси спрямо ориентацията на самия CAD файл.

За окръжности резултатът ще съдържа променливите радиус, разлика във височината, периметър на окръжността и площ. Площта на окръжността се представя в хектари и е много вероятно бъдещите версии да показват площта и в квадратни метри. Освен това „разликата във височината“ се отнася за наклонени или 3D окръжности.

За дъги резултатът ще съдържа променливите радиус, посока, дължина на дъгата, разлика във височината. „Посока“ означава ъгъла, образуван от началната до крайната точка на дъгата. Например, дъга с посока 180° означава, че е перфектна половин окръжност. Също така, метриката за разлика във височината се прилага за наклонени или 3D дъги.

Бъдещите версии на софтуера ще позволят да рисувате дъги и окръжности в 3D (наклонени).
