Преглед на CAD приложение - Как да

Приложението Преглед на CAD е част от стандартните 5 приложения, които винаги се показват на началния екран. Това приложение ви позволява свободно да разглеждате вашия CAD файл на таблета, дори в 3D, ако е необходимо.

Как да отворите приложението Преглед на CAD?

1. Отворете вашия проект: Започнете като отворите някой проект на вашия таблет.

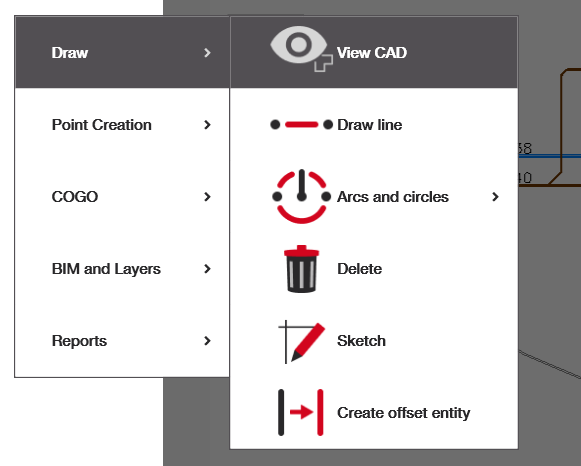

2. Отворете приложението: От началния екран или от страничното меню в CAD изглед.
3. Прегледайте и инспектирайте файла: Прегледайте вашия файл и изберете различните изгледи по-долу, ако желаете.

Настройки на CAD изгледа

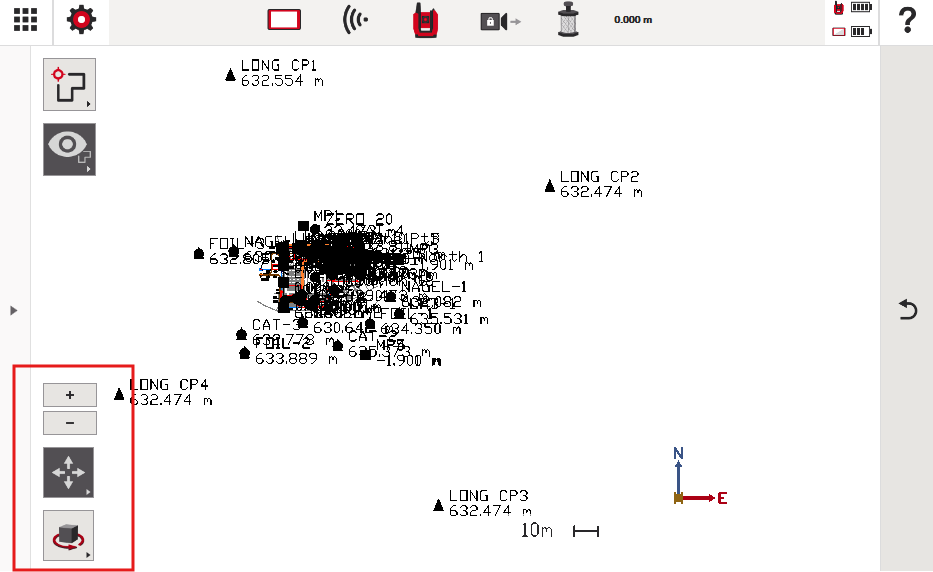

В долния ляв ъгъл можете да намерите настройките на изгледа.

Обърнете внимание, че първата икона с четирите стрелки, когато е осветена в тъмно сиво, означава, че можете свободно да премествате изгледа около вашия CAD файл във всеки 2D или 3D изглед, който сте задали. Този режим на изглед може да бъде активен дори когато не сте конкретно в приложението "CAD изглед" (например ако чертаете линии или създавате точки).

Когато тази икона бъде натисната, обаче, ще се появят още опции за изглед за ваше удобство, като настройка на фоновия изглед, използване на различни опции за увеличение и други. Те са обяснени по-долу.

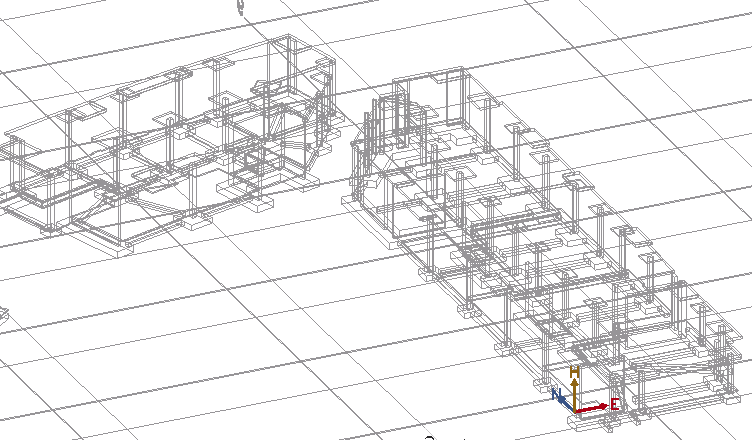

Стандартен изглед с рамка: Иконата с празния кръг ви позволява да преглеждате приложението в стандартен светъл режим с рамка. Това е стандартният режим на изглед за вашите файлове.

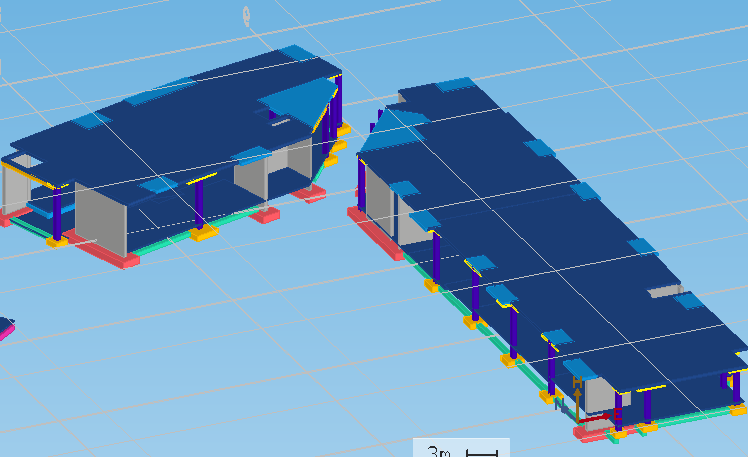

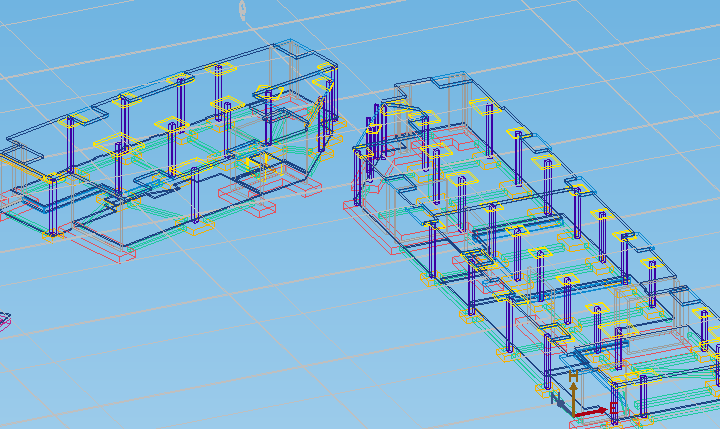

3D изглед с рамка: Иконата с 3D кръг ви позволява да настройвате изгледа на 3D файлове. (CAD файловете ще получат син фон при избиране на тази опция, дори когато работите с 2D файлове).

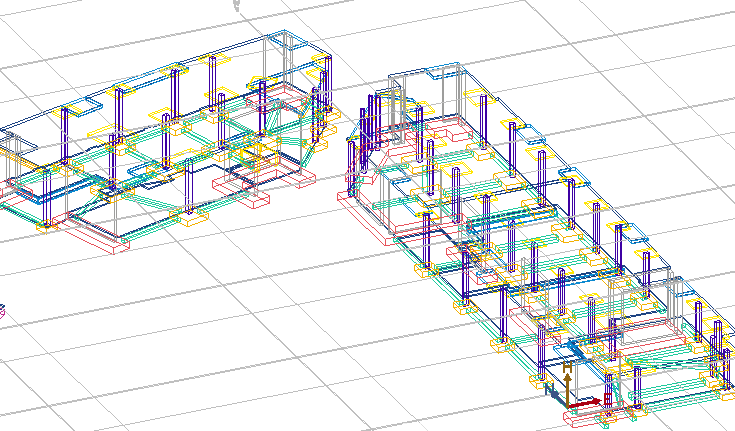

3D изглед с пълнене: Иконата с черен кръг ви позволява да преглеждате файла си в 3D изглед с пълнена рамка.

Прерисуване: Иконата с черна крива със стрелка, водеща към друга червена крива, се използва за изглаждане на назъбени сегментирани линии във вашия файл. Вероятно никога няма да се наложи да използвате тази опция.

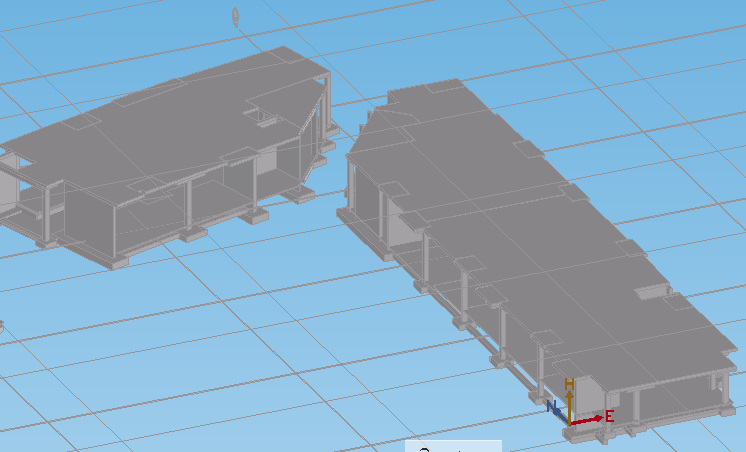

3D засенчване: иконата с кана с сиво пълнене се използва за показване на дълбочина чрез засенчване и добавяне на сиви тонове към модела (премахва цветовете на 3D елементите). Това е особено полезно за обикновени чертежи или рамки без засенчване. Важно: след като бъде добавено, засенчването не може да бъде премахнато, освен ако първо не преминете към друг проект или задача и след това не се върнете.

Отдалечаване (Zoom Out): Черният квадрат с червените стрелки в средата ви позволява бързо да отдалечите изгледа, за да видите всичко, което се съдържа в CAD зоната на файла – точки и CAD елементи. Забележка – ако имате елементи във файла, които са на изключително големи разстояния един от друг, CAD зоната може да изглежда празна при използване на тази опция.

Увеличаване към област (Zoom Into Area): Лупата с квадрат на заден план ви позволява да изберете област във файла и бързо да се увеличите върху нея.

Меню за увеличение (Zoom Menu): Лупата с плюс или минус от двете страни ви позволява да активирате меню за бързо увеличение над менюто за изглед, за да увеличавате и намалявате с бутоните плюс или минус. За да скриете тези бутони, просто кликнете отново върху иконата.

Настройки на 3D изгледа

Под иконата с четирите стрелки можете да намерите иконата за 3D позиция, която прилича на куб с окръжаваща го стрелка. С тази икона можете да променяте настройките на изгледа на файла, за да виждате координатите от различни 3D позиции. Когато тази опция е активна, можете да въртите чертежа ръчно според нуждите.

Изскачащото меню вдясно от тази икона ви позволява бързо да превключвате между различни изгледи (например отгоре, отстрани или отдолу).

Ако искате да се върнете към стандартния изглед и режим на преместване, просто изберете отново опцията за изглед отгоре, последвана от иконата с 4 стрелки:
