Радиус на дъга с 2 точки - Как да

Ако искате да създадете дъга, използвайки точки от вашия файл, можете да използвате приложението Arc 2 Pts Radius. Това е полезно за структурно оформление и за създаване на всякакви дъги или извити повърхности в стени, куполи, планове на настилки и др. Ако искате да създадете дъга, базирана на три точки, вижте този артикул.

Демонстрация на Arc 2 Point Radius

Как да създадете дъга от 2 точки?

1. Отворете вашия проект: Започнете като отворите някой проект на таблета си.
2. Отворете приложението: От началния екран или от страничното меню в CAD изглед.
   • Ако нямате приложението „Arc 2 Points Radius“ на началния екран, изберете добавяне на преки пътища и добавете приложението, показано по-долу.

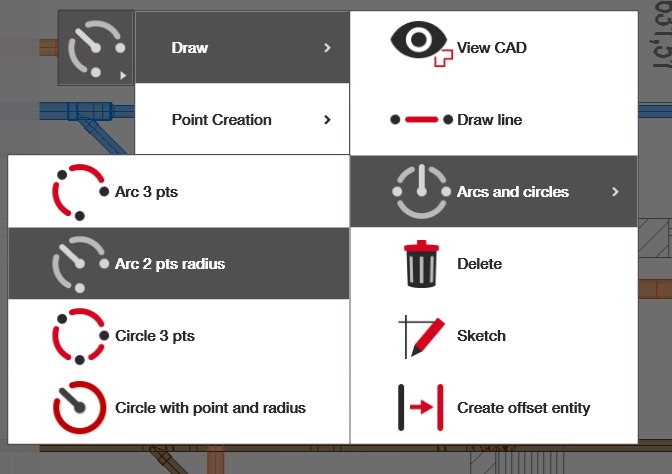

   • За да го отворите от страничното меню вляво, следвайте този път: Draw > Arcs and circles > Arc 3 pts
3. Изберете две точки, задайте радиус и създайте дъга: Следвайте указанията, за да получите желания резултат

Изберете вашите две референтни точки. След като бъдат избрани, тези точки трябва да станат червени и трябва да се появи крива, преминаваща през тях. Ако искате да премахнете избора на точка или да започнете отново, просто кликнете отново върху вече избраните точки.

Задаване на радиус/посока

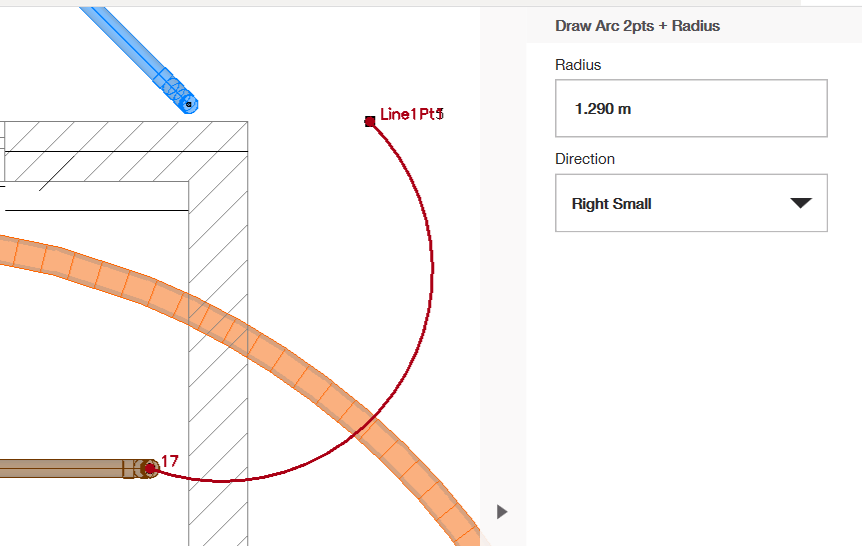

 За да промените радиуса и посоката на вашата крива, можете да разгледате менюто от дясната страна. Под „Radius“ можете да въведете дължината на желания радиус. Под „Direction“ можете да изберете една от четирите опции: дясна малка, дясна голяма, лява малка, лява голяма. Опциите дясна и лява помагат да промените посоката на вашата крива, докато голямата и малката определят дали дъгата обхваща по-малък или по-голям ъгъл (като ви помагат да определите колко далеч ще се простира кривата по окръжността, без да променяте радиуса).

Когато сте готови, кликнете върху зеления отметка вдясно и новата ви крива ще бъде добавена към чертежа ви.
