Приложение за създаване на точки върху 3D обект - Как да

Приложението за създаване на точки върху 3D обект ви позволява бързо и ефективно да създавате точки върху 3D обекти. То е полезно за създаване на една или няколко точки в ъглите на вашите повърхности.

Как да създадете точка върху 3D обект

1. Отворете вашия (3D) проект: Започнете, като отворите проекта си на таблета.
2. Отворете приложението: От началния екран или от страничното меню в CAD изглед.

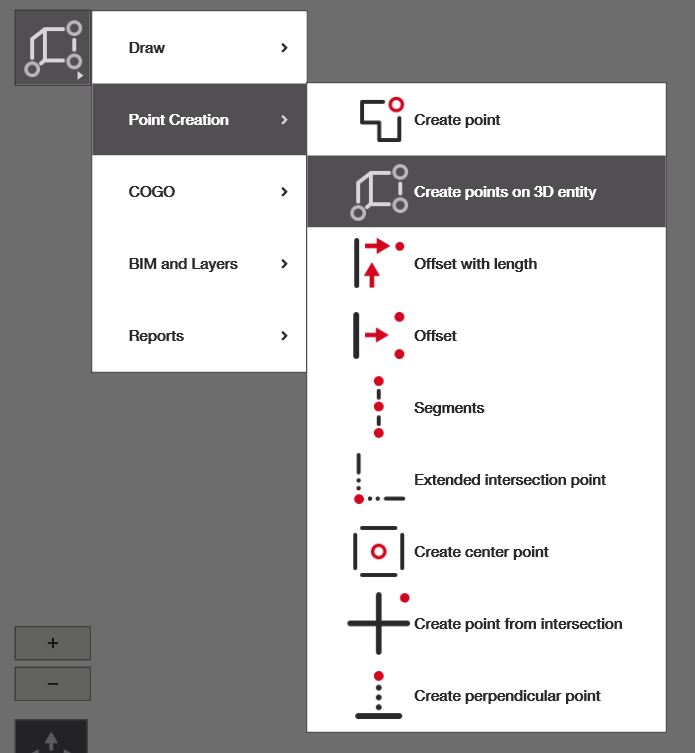

   • Ако нямате приложението 'Create 3D Point On Entity Application' на началния екран, можете да изберете добавяне на пряк път и да добавите приложението, показано по-долу, или да го намерите в навигационното меню.
3. Изберете и създайте точка: Изберете повърхността, където искате да поставите точката, мястото (ъгъл, отвор) и дали искате една или няколко точки.

Създаване на точка

От дясната страна на екрана ви има меню, където можете да изберете типа точка, която създавате (точка за оформление или контролна точка), както и местоположението върху 3D обекта, където искате да бъде създадена точката. Използвайте това меню и за да именувате точките, които създавате.

Опцията за създаване на "единична" или "множество" точки просто пита дали предпочитате да поставяте точките индивидуално върху 3D обекта (клик по клик), или искате да създадете точки автоматично на всяко приложимо място, когато изберете предпочитания 3D обект.

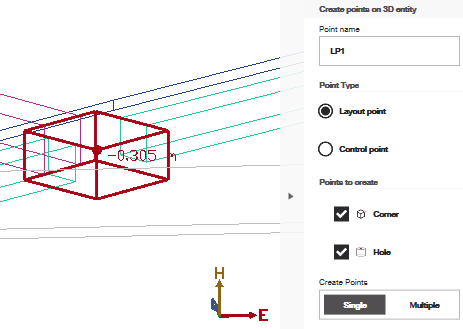

Като пример, по-долу докоснах конкретно горния ъгъл на този 3D обект и беше създадена точка само на мястото, на което докоснах, тъй като бях избрал "единична".

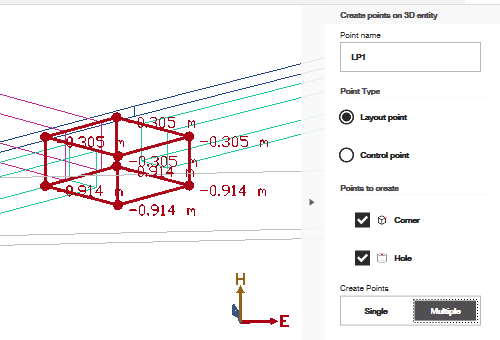

В този пример бях избрал "множество" и можете да видите, че всички ъглови точки бяха създадени наведнъж при докосването на обекта:

След като точките са създадени, винаги можете да се върнете и да ги редактирате - например да промените имената или атрибутите им. Ако имате нужда от повече помощ за управление на точки, вижте тази статия.
