Приложение за изместване с дължина - Как да

Приложението за изместване с дължина ви позволява да създадете точка, базирана на всяка линия или дъга и всяка точка върху тази линия като референтна точка. Това е полезен метод за създаване на точки, който ви позволява да редактирате разстоянието на точката от избраната от вас линия, местоположението, което да бъде взето като референтна точка на избраната линия, и разстоянието.

Как да създадете точка чрез изместване с дължина

1. Отворете вашия проект: Започнете, като отворите който и да е проект на таблета си.
2. Отворете приложението: От началния екран или от страничното меню в CAD изгледа.

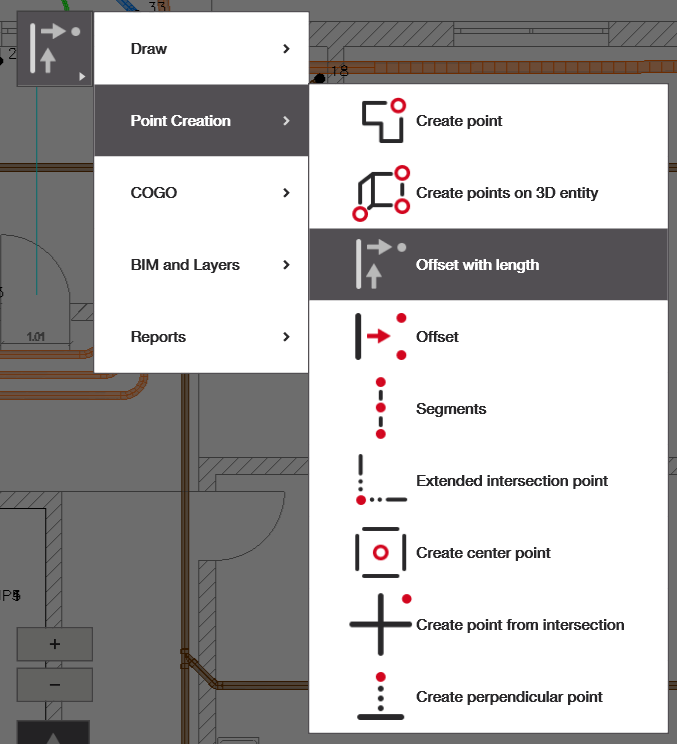

   • Ако нямате „Приложение за изместване с дължина“ на началния екран, можете да изберете „добавяне на пряк път“ и да добавите приложението, показано по-долу, или да го намерите в навигационното меню.
3. Изберете линиите и създайте точка: Изберете референтната си линия и създайте точките си.

Създаване на точка

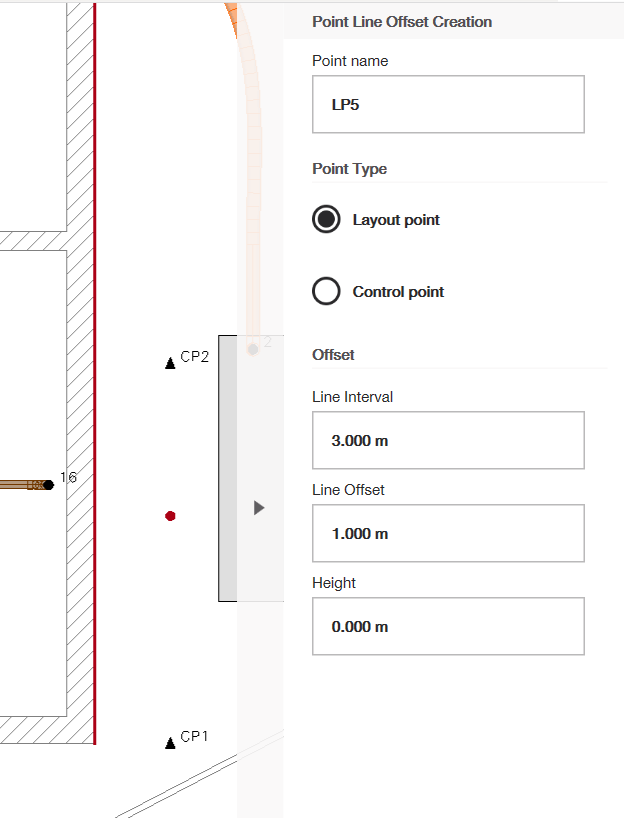

Изберете линията, която искате да бъде вашата референтна линия. След като я изберете, тя трябва да се оцвети в червено и на долната част на линията да се появи червена точка. От дясната страна на екрана ще видите менюто за създаване на изместване на точката спрямо линията, където можете да промените името на точката и да редактирате типа на точката: разположение или контролна точка (вижте тази статия, за да разберете как да работите с различните настройки на точките).

След това можете да промените местоположението на точките спрямо линията, като редактирате следното:

• Интервал по линията: на какво разстояние от началната точка на края на линията искате да бъде изместена точката?
• Изместване от линията: на какво разстояние от самата линия искате да бъде изместена точката (наляво или надясно от линията)?
• Височина: ако искате да приложите и изместване по височина, можете да го направите тук.

Забележка – тези стойности могат да останат „0“ и също така могат да бъдат отрицателни, според вашите нужди.

Можете да кликнете два пъти върху линията, за да обърнете автоматично всички посочени стойности на вашите измествания. Уверете се, че сте натиснали зелената отметка, когато сте готови, за да добавите точките към вашето чертане.
