Приложение за разширена точка на пресичане - Как да

Приложението за разширена точка на пресичане ви позволява да създавате точки въз основа на очакваните пресичания на две линии, дори ако те не са свързани. Това е полезен метод за създаване на точки, който ви позволява да създадете точка на пресечната точка (или очакваното/разширеното пресичане) на две линии.

Демонстрация на разширена точка на пресичане

Как да създадете точка чрез разширено пресичане

1. Отворете вашия проект: Започнете, като отворите който и да е проект на таблета си.
2. Отворете приложението: От началния екран или от страничното меню в CAD изглед.

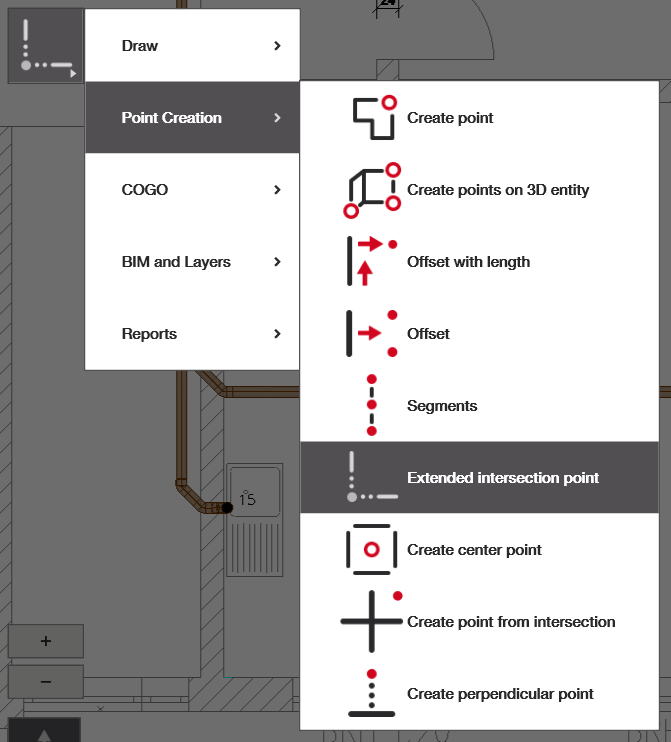

   • Ако нямате „Приложение за разширена точка на пресичане“ на началния екран, можете да изберете добавяне на преки пътища и да добавите приложението, показано по-долу, или да го намерите в навигационното меню.
3. Изберете линиите и създайте точка: Изберете вашите две референтни линии и създайте точка

Създаване на точка

Изберете двете референтни линии, които искате да използвате за създаване на точка на пресичане. Ако са разширени, тези линии трябва да се пресичат; ако не, ще се появи съобщение с текста: „Невалидни линии“. След като изберете две допустими линии, те трябва да станат червени и на пресечната или разширената им пресечна точка трябва да се появи червена точка.

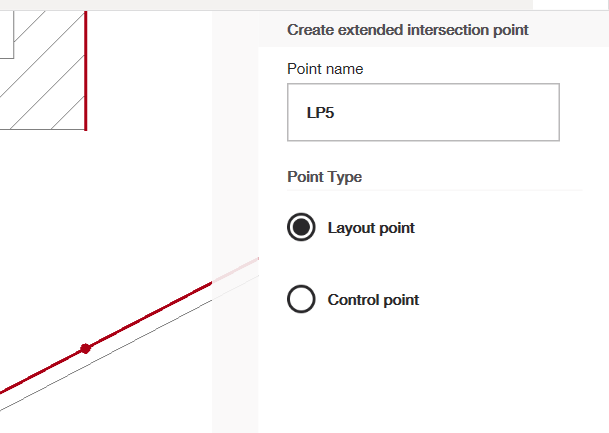

В менюто от дясната страна можете да промените името и типа на точката: оформление или контролна точка (вижте тази статия, за да научите и редактирате списъка с точки в HCL). Можете да кликнете отново върху червените линии, за да ги премахнете от избора. Уверете се, че сте кликнали върху зелената отметка, когато сте готови, за да добавите точките към чертежа си.
