Приложение Сегменти - Как да

Приложението Сегменти ви позволява да създавате точки на всяка линия или дъга на определени дължини на сегментите. Това е полезен метод за създаване на точки, който ви позволява да разделите линия и да създадете определен брой точки, равномерно разпределени по същата линия.

Забележка - това няма да работи на кръг без ясни крайни точки, а само на линии или дъги. Вашият обект трябва да има ясен начален и краен пункт, за да работи това приложение за сегменти.

Демонстрация на приложението Сегменти

Как да създадете точки с помощта на сегменти

1. Отворете вашия проект: Започнете, като отворите произволен проект на таблета си.

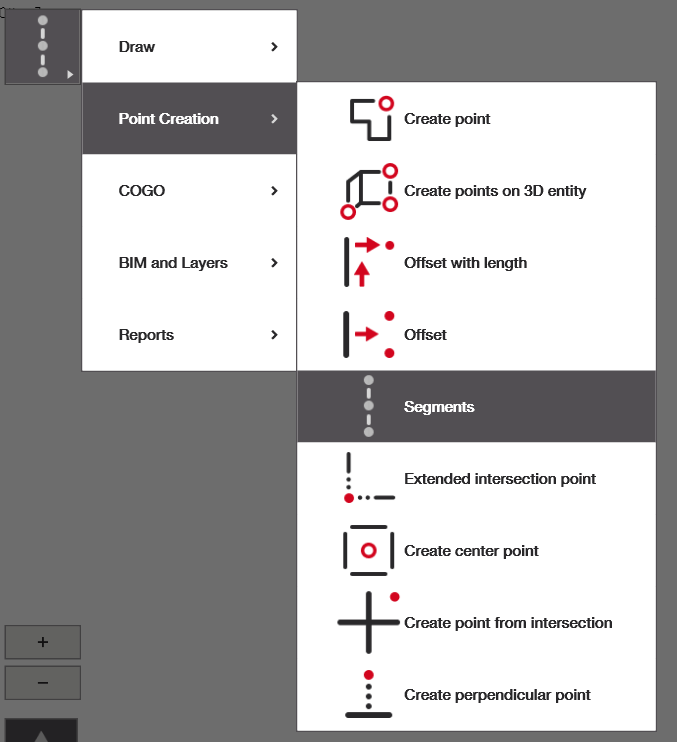

2. Отворете приложението: От началния екран или от страничното меню в CAD изгледа.
   • Ако нямате „Приложение Сегменти“ на началния екран, можете да изберете да добавите пряк път и да добавите приложението, показано по-долу, или да го намерите в навигационното меню.
3. Изберете линиите и създайте точка: Изберете вашата референтна линия и създайте точките.

Създаване на точка

Изберете линията, която искате да използвате като референтна линия. След като бъде избрана, тя трябва да стане червена и по нея трябва да се появят червени точки. В менюто от дясната страна можете да промените името и типа на точката: разпределителна или контролна точка (вижте този артикул, за да научите повече за типовете точки и друга помощ за точки).

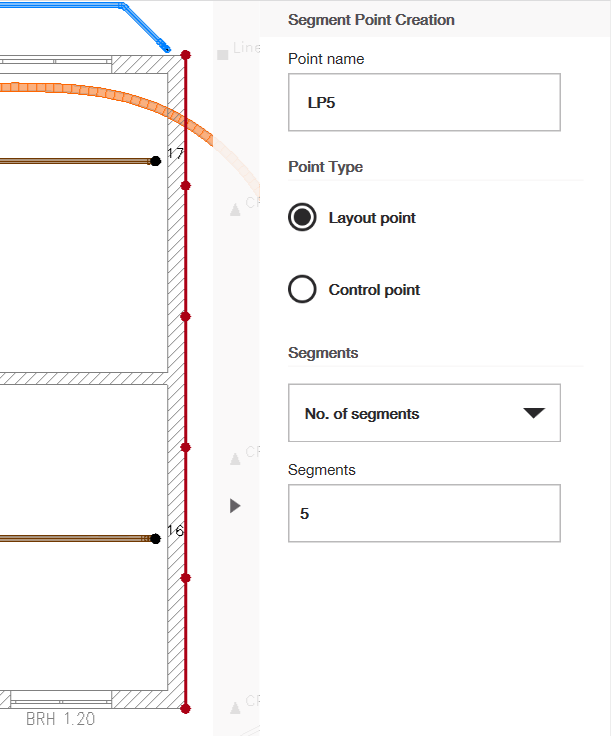

След това можете да изберете броя на сегментите по линията и ще се появят точки, създаващи равномерни сегменти.

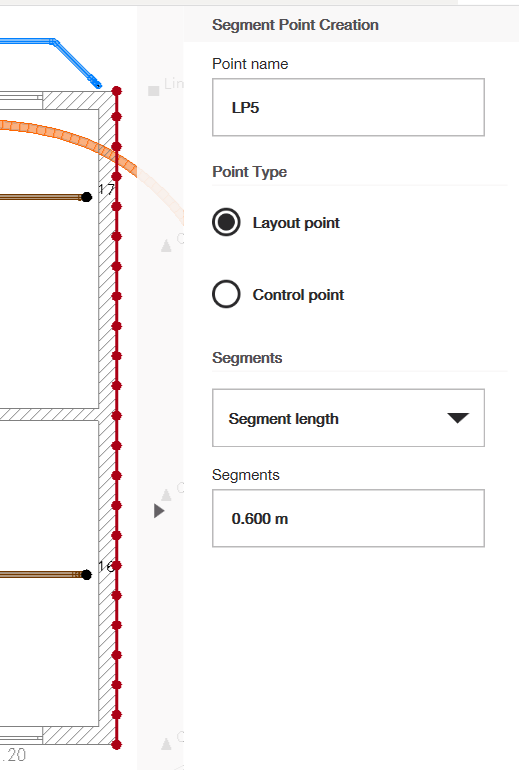

Алтернативно, можете да изберете дължината на сегмента и точките ще се появят според избраната от вас дължина. Уверете се, че сте натиснали зелената отметка, когато сте готови, за да добавите точките към вашето чертеж.
