Инструментът не можа да се калибрира

Тази статия обяснява причините за съобщението „Инструментът не можа да се калибрира“ и предоставя практически стъпки, които можете да предприемете, за да го разрешите, независимо дали е възникнало по време на наклонна калибрация или полеви калибрации.

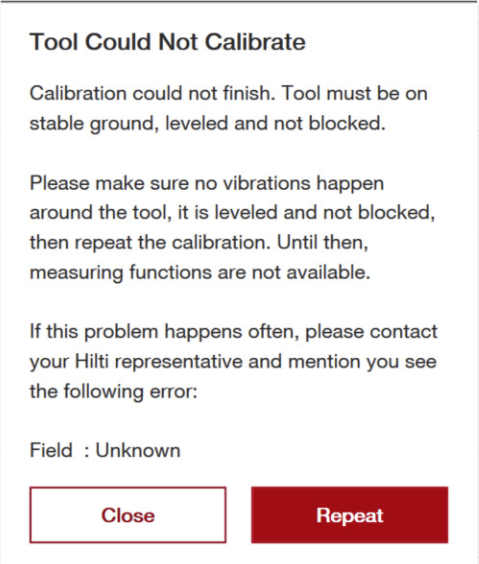

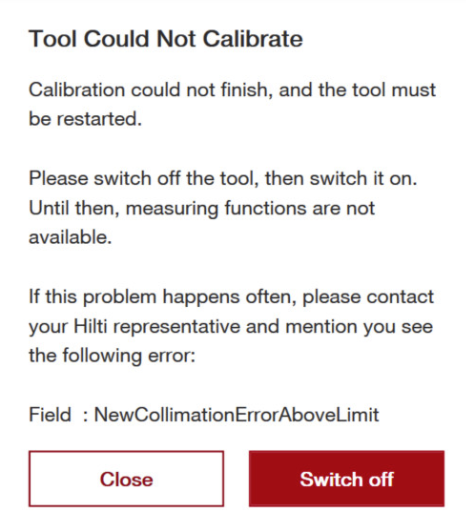

Подкодове за грешки, свързани с тази грешка: „Наклон: Неизвестно“, „Наклон 5: Изтичане на време“, „Наклон 1: Общо изключение“, „Наклон 11: Неправилно състояние“, „Поле 11: Неправилно състояние“, „Поле 1: Общо изключение“, „Поле: Ново изместване на кръстовидната мишена над лимита“, „Поле: Нова грешка на оста на трупа над лимита“, „Поле: Нова колимационна грешка над лимита“, „Поле: Неизвестно“, „Поле 5: Изтичане на време“.

Какво означава съобщението „Инструментът не можа да се калибрира“

Съобщението „Инструментът не можа да се калибрира“ е крайно резервно съобщение, което се показва, когато инструментът не успее успешно да завърши цикъл на калибрация.

За разлика от по-конкретните съобщения (като Инструментът е нестабилен или Инструментът е твърде наклонен за нивелиране), това съобщение означава:

Процесът на калибрация не можа да достигне валиден или надежден резултат, независимо от конкретната причина.

В този момент инструментът умишлено спира калибрацията, за да предотврати неточна геометрия, и може да се наложи рестартиране преди повторен опит.

Защо множество проблеми могат да доведат до това съобщение

Това съобщение може да бъде достигнато по много различни вътрешни пътища, включително:

• Изтичане на време при калибрация
• Резултати от калибрация извън приемливите граници
• Временни неправилни или неопределени вътрешни състояния
• Неизвестни или неочаквани условия
• Ескалации от наклонна или полева калибрация, които не могат да бъдат разрешени автоматично

Въпреки че вътрешната причина може да е различна, основното изискване винаги е едно и също:

Инструментът трябва да бъде физически стабилен, правилно нивелиран, без препятствия и в чиста оптична среда, за да може калибрацията да бъде успешна.

Когато този базов критерий не може да бъде установен навреме, калибрацията спира и се появява това съобщение.

Защо инструментът спира вместо да „продължи напред“

Калибрацията е процес, при който инструментът проверява и актуализира своята вътрешна геометрия:

• Подравняване на осите (вертикалната ос, хоризонталната/трупна ос и оптичната ос трябва да са подравнени: въртене наляво/надясно, въртене нагоре/надолу и линията, по която телескопът всъщност гледа)
• Оптично центриране (дали кръстовидната мишена, изображението от камерата, оптиката на проследяващия призма и лазерният лъч (EDM) са всички подравнени спрямо една и съща истинска оптична централна линия на телескопа)
• Взаимоотношения на енкодерите (как хоризонталните и вертикалните ъглови енкодери се отнасят към телескопа и осите, за да се гарантират точни и повторяеми въртения)
• Ограничения на компенсацията (лимитът, при който системата вече няма да се опитва да компенсира, тъй като това няма да е надеждно)

Когато осите са правилно подравнени, въртенето на телескопа е около истинския център на движение, хоризонталните показания са еднакви независимо от посоката на гледане, вертикалните показания съвпадат, когато телескопът е обърнат „с главата надолу“, а геометрията се държи симетрично.

Когато оптиката е центрирана, целевото ви място чрез телескопа и камерата ще съвпада с измереното място (където EDM лъчът удря). Освен това, оптиката на проследяващия призма, когато е центрирана върху призма, ще бъде също мястото, където EDM лъчът удря при измерване.

Ако калибрацията беше разрешена да завърши въпреки лошите условия:

• Вертикалната геометрия може да бъде неправилна
• Грешките във височината могат да нарастват с разстоянието
• Измерванията могат да загубят повторяемост (една точка измерена два пъти да се появи на различни места)
• Може да настъпи загуба на точност без предупреждение

Вместо да рискува тихи неточности, инструментът спира рано и ясно.

Най-добър метод за разрешаване: Рестартирайте и възстановете добри условия

Стъпка 1: Изключете и включете инструмента

Ако съобщението ви инструктира да рестартирате:

• Изключете инструмента
• Изчакайте няколко секунди
• Включете го отново

Това изчиства временните състояния и подготвя системата за чист опит за калибрация.

Стъпка 2: Потвърдете, че инструментът е механично нивелиран

Преди да опитате отново калибрация:

• Настройте краката на статива, така че главата да е близо до нивелирана позиция. Използвайте ръчно регулируем трибрах ако е необходимо, като POAW 71.
• Използвайте нивелиращите винтове внимателно — целете удобно да сте в обхвата, а не само „едва центрирани“

Компенсацията на наклона не замества правилното механично нивелиране.

Стъпка 3: Осигурете стабилна постановка

Уверете се, че:

• Инструментът е на твърда земя
• Няма вибрации от стъпки, вятър, машини или гъвкави повърхности
• Стоите настрана, докато калибрацията тече

Дори и леки движения могат да причинят забавяне или изтичане на време при калибрация.

Стъпка 4: Проверете дали нищо не е блокирано

Уверете се, че:

• Няма обекти, които пречат на телескопа (като мъгла в лещата или замърсявания)
• Огледалата и лещите са чисти
• Няма капаци, аксесоари или отломки, които да пречат на движението или оптиката

Стъпка 5: Контролирайте светлинните условия (особено при полева калибрация)

Ако работите на закрито или на открито при ярки условия:

• Избягвайте отражателни повърхности под инструмента
• Блокирайте силната слънчева светлина или осветление отдолу нагоре
• Изключете работните лампи, които светят нагоре
• Ако е необходимо, засенчете или затъмнете зоната под инструмента

Оптиката за калибрация е по-чувствителна към странична светлина отколкото при нормални измервания.

Стъпка 6: Повторете калибрацията

След като условията са коригирани:

• Повторете калибрацията
• В повечето случаи калибрацията ще завърши нормално след възстановяване на базовите условия

Какво това съобщение не означава

Съобщението „Инструментът не можа да се калибрира“ не означава автоматично:

• Хардуерен отказ
• Постоянно повреждане
• Че инструментът се нуждае от сервиз

В повечето случаи то отразява ситуационни условия, които пречат на безопасното завършване на калибрацията.

Кога да се ескалира

Ако това съобщение:

• Се появява многократно при добре контролирани условия
• Продължава след рестарт, внимателно нивелиране, стабилизация и чиста оптика
• Възниква на равен, стабилен терен с добро осветление

Тогава е уместно да се свържете с поддръжка или сервиз.

Последно напомняне

Това съобщение съществува, за да защити целостта на измерванията.

Като рестартирате инструмента и възстановите добри физически, геометрични и оптични условия, вие давате на инструмента необходимото, за да завърши калибрацията правилно и да поддържате вашите измервания надеждни.
