Приложението Model Slicer позволява нарязване както на 2D, така и на 3D CAD чертежи, което прави възможно създаването на сечни изгледи на модела.
Как да използвате приложението Model Slicer
- Отворете вашия проект: Започнете, като отворите произволен проект на вашия таблет.
-
Отворете приложението: От началния екран или от страничното меню в CAD изглед.
- Ако нямате приложението „Model Slicer“ на началния екран, изберете добавяне на преки пътища и добавете приложението, показано по-долу.
- Изберете посоката: В долния десен ъгъл на екрана изберете посоката, в която искате да работи слайсерът.
-
Приложете слайсера: Използвайте слайсера от дясната страна на екрана, за да изберете необходимия сечен участък от CAD чертежа.
- Активната посока на нарязване се показва на чертежа като сиви квадрати, покриващи размерите на CAD модела.
- Възможно е да комбинирате няколко посоки, позволявайки на слайсера да работи по няколко оси едновременно.
Икона за пряк път към приложението „Model Slicer“:

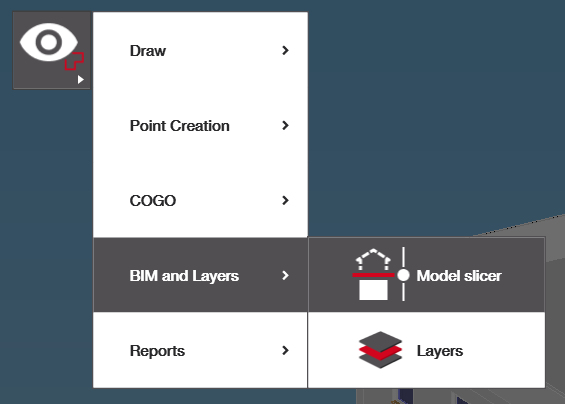

Избиране на приложението Model Slicer от страничното меню в CAD изглед:
Посоката на нарязване се избира в долния десен ъгъл на екрана. В момента активната посока е маркирана вдясно в по-тъмен сив цвят:

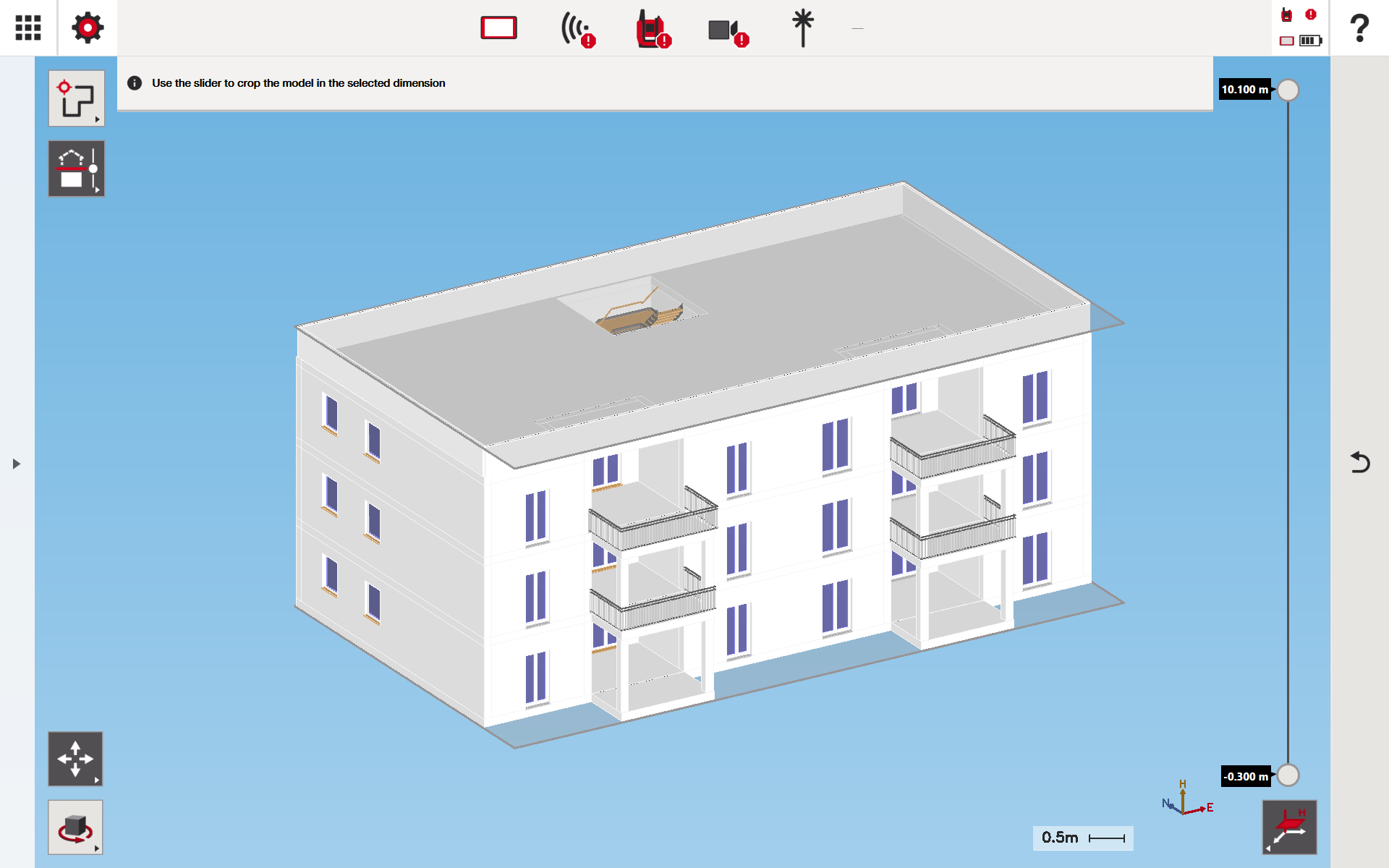

CAD изглед, показан след избиране на приложението Model Slicer:

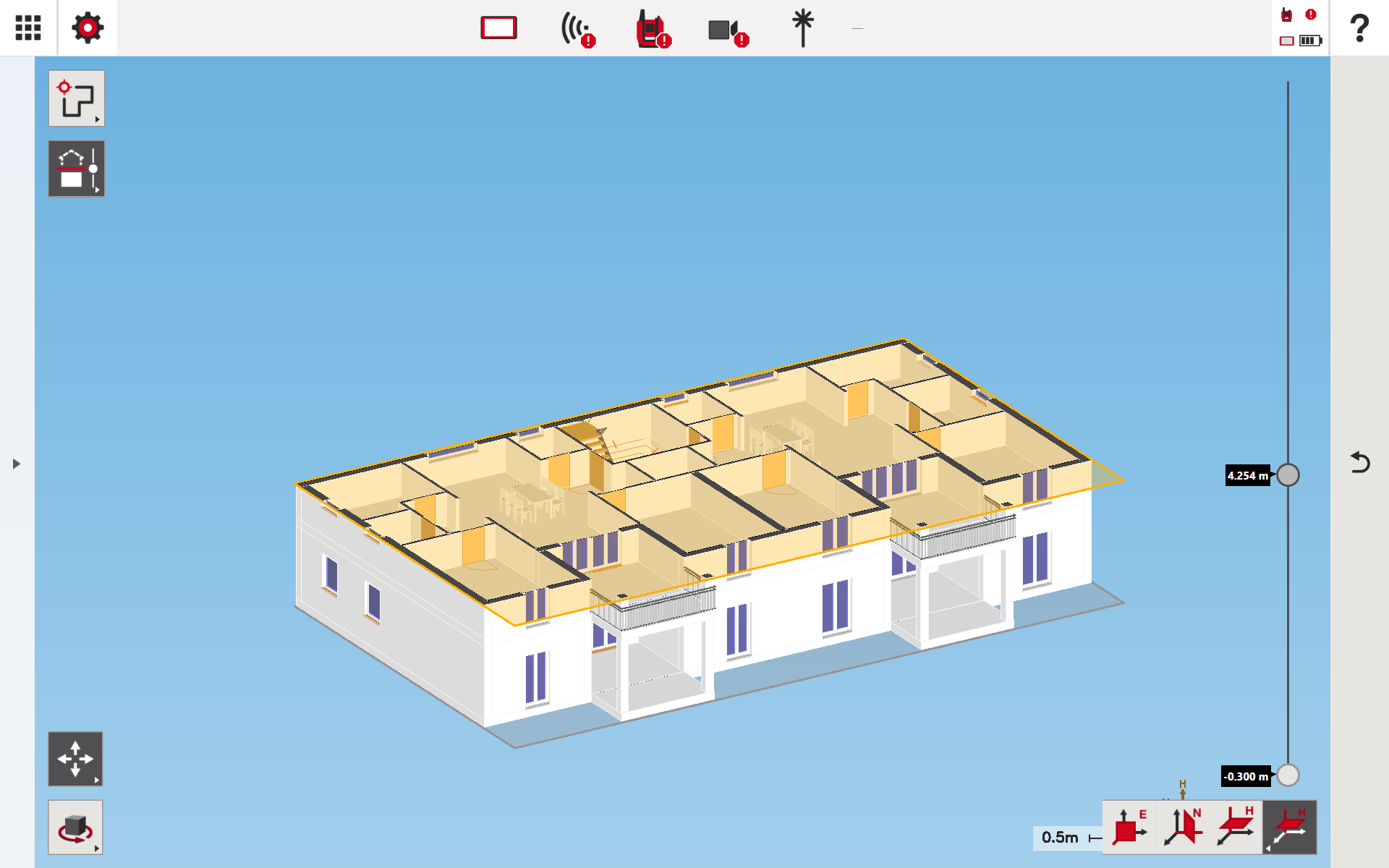

Нарязване приложено в посока височина на CAD чертежа:

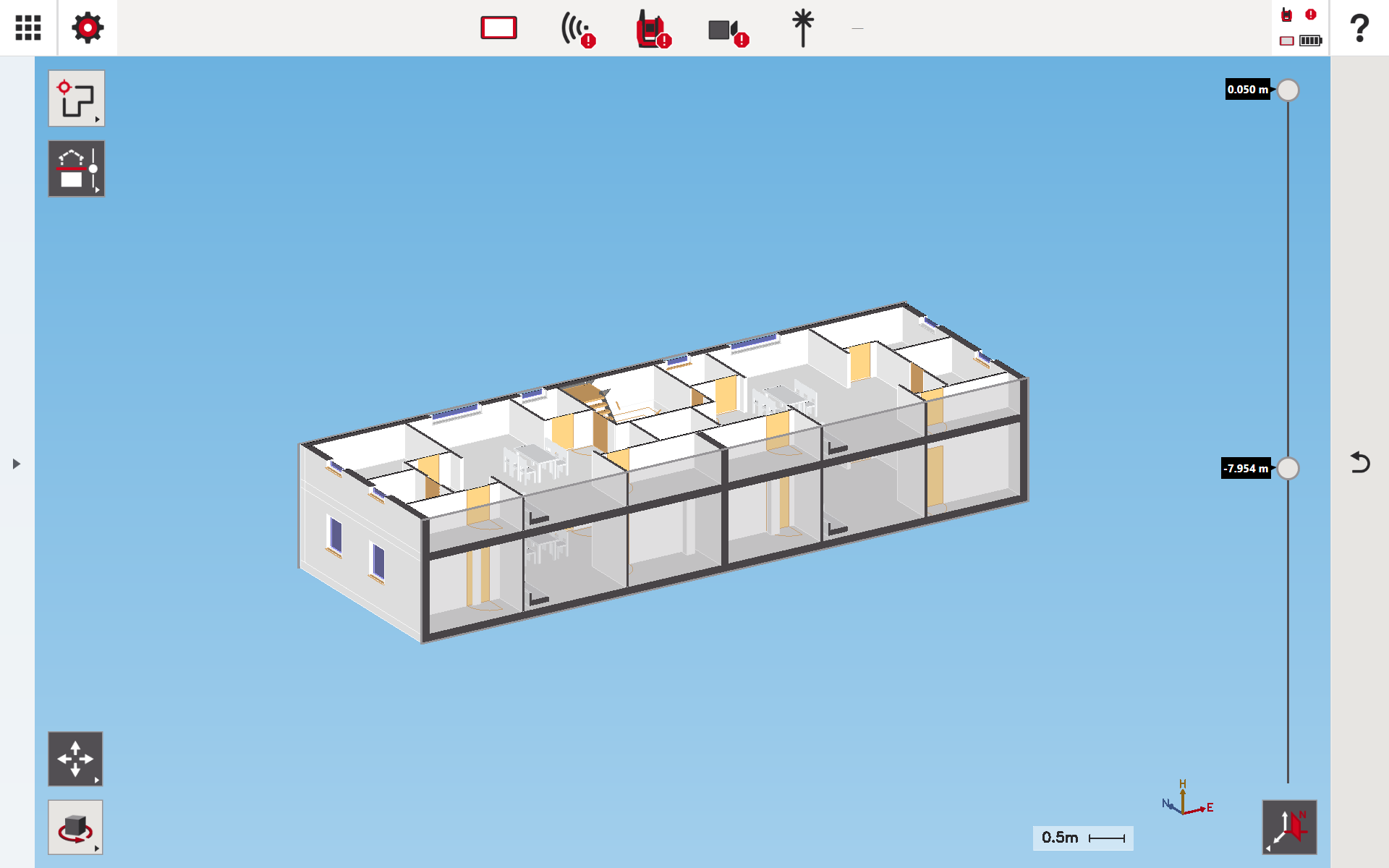

Допълнително нарязване приложено в северна посока на CAD чертежа:
Примери за използване на Model Slicer
Приложението Model Slicer често се използва за намаляване на визуалната сложност при гъсти CAD чертежи и за фокусиране върху конкретни области или височинни диапазони, релевантни за задачи по оформление или преглед.
Пример 1: Нарязване по височина за многоетажни проекти
При проекти с няколко етажа или наслагвани системи, нарязването в посока височина помага да се изолира един единствен етаж или диапазон на височина.
- Показване само на прониквания или включвания на нивото на плочата
- Преглед на надземни услуги без елементи от по-долни нива
- Проверка на вертикални отстояния в натоварени зони
Този подход е особено полезен за отделяне на подземни, плочни и надземни работи.
Пример 2: Изолиране на коридор или стая
Нарязването в хоризонтална посока позволява фокусиране върху тесен участък от сградата.
- Преглед на точки за оформление в дълги коридори
- Фокус върху една стая, шахта или механично помещение
- Намаляване на визуалния шум от съседни зони
Това подобрява точността при работа в тесни или повтарящи се пространства.
Пример 3: Комбиниране на нарязване по височина и посока
Могат да се комбинират няколко посоки на нарязване, за да се създаде фокусиран „прозорец“ в модела.
- Нарязване по височина за избор на един етаж
- Нарязване по север/юг или изток/запад за изолиране на конкретна зона
Тази комбинация е полезна за големи сгради, където само една малка работна зона е релевантна в даден момент.
Пример 4: Оптимизиране на CAD чертежи за работа на терен
Сложните CAD чертежи могат да бъдат трудни за интерпретиране на място. Model Slicer помага да се опрости изгледът.
- Скриване на нерелевантни части от модела
- Фокусиране само върху секцията, върху която се работи
- Подобряване на яснотата при задачи по оформление и проверка
Това подпомага по-бързото вземане на решения и намалява риска от грешки по време на оформлението.
