Slope - Как да използвате

Приложението Slope се използва за измерване и оценка на геометрията на наклон между две точки. То предоставя подробна информация като начална и крайна височина, хоризонтално разстояние и наклон на склона, изразен както в проценти, така и в градуси.

За да използвате приложението Slope, инструментът трябва да бъде стациониран. За повече информация относно стационирането, моля, вижте този артикул.

Демонстрация на приложението Slope

Как да използвате приложението Slope

Отворете вашия проект: Започнете с отваряне на който и да е проект на таблета.
Отворете приложението: Отворете приложението Slope или от началния екран, или от страничното меню в CAD изгледа.
- Ако приложението не е налично на началния екран, изберете Добавяне на преки пътища и добавете приложението Slope.
Изберете функцията
- От дясната страна на екрана изберете една от наличните функции:
  - Заснемане (Capture)
  - Маркиране (Mark)
- Всяка функция служи за различна цел в работния процес на Slope.

Икона за бърз достъп до приложението Slope:

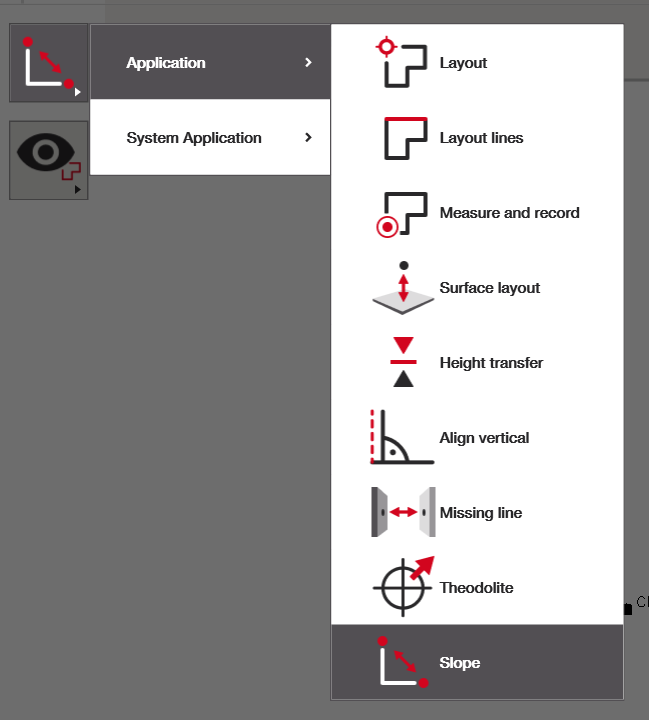

Избиране на приложението Slope от страничното меню в CAD изглед:

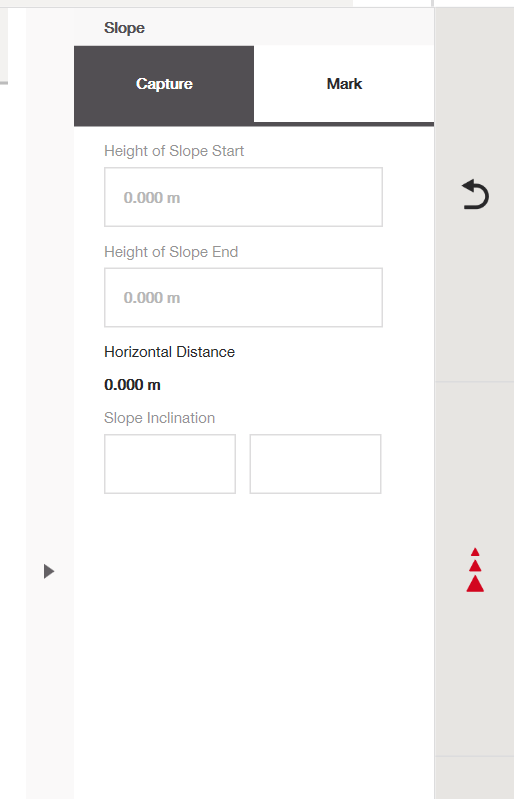

CAD изглед преди измерване на точки и създаване на наклона: Обърнете внимание, че вие дефинирате началната и крайната точка на наклона; полученият наклон може да бъде положителен или отрицателен.

Как да използвате функцията Заснемане (Capture)

Функцията Заснемане се използва за измерване на две точки и изчисляване на информация за наклона между тях.

Измерване на началната точка: Преместете камерата към първата точка на наклона (например, долната част на наклона).
- Изберете иконата с три триъгълника, за да измерите и заснемете координатите на първата точка.
Измерване на крайната точка: Преместете камерата към втората точка на наклона (например, горната част на наклона).
- Отново изберете иконата с три триъгълника, за да измерите и заснемете координатите на втората точка.
Преглед на информация за наклона: След като двете точки са измерени, информацията за наклона се показва от дясната страна на екрана и включва:
- Височина на началната точка
- Височина на крайната точка
- Хоризонтално разстояние между точките
- Наклон на склона в проценти (%)
- Наклон на склона в градуси (°)
Тази информация описва геометрията на измерения наклон.

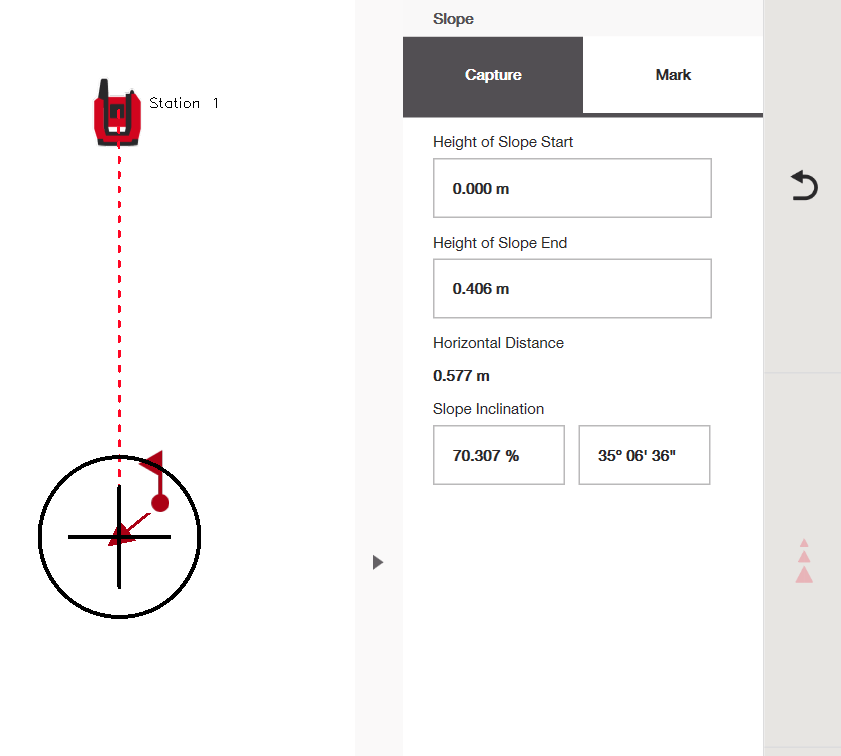

CAD изглед след измерване на двете точки и създаване на наклона:

Как да използвате функцията Маркиране (Mark)

Функцията Маркиране се използва след като наклонът е заснет. Тя позволява проследяване на точки спрямо измерения наклон директно на място.

Изберете призма: Изберете призмата, която ще се използва за проследяване на точки за разположение и заключете камерата върху призмата.
Въведете височинен офсет на призмата: Въведете височинния офсет от призмата до долната част на измервателния връх. Това осигурява точни изчисления на височината.
Проследяване на наклона: Премествайте призмата по наклона.
- Приложението показва разликата във височината между текущата позиция на призмата и измерения наклон
- Информацията показва колко по-висока или по-ниска е текущата точка спрямо наклона
Това позволява непрекъсната проверка по време на работа по наклона.

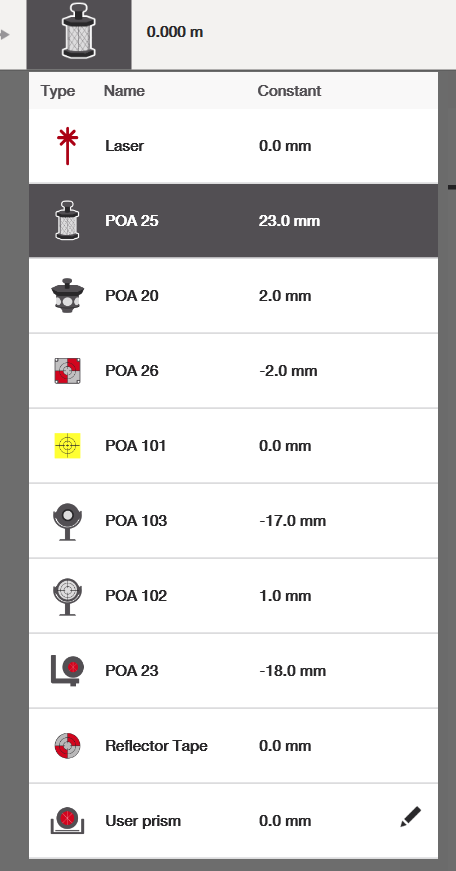

Избор на призма за измерване и проследяване на наклон:

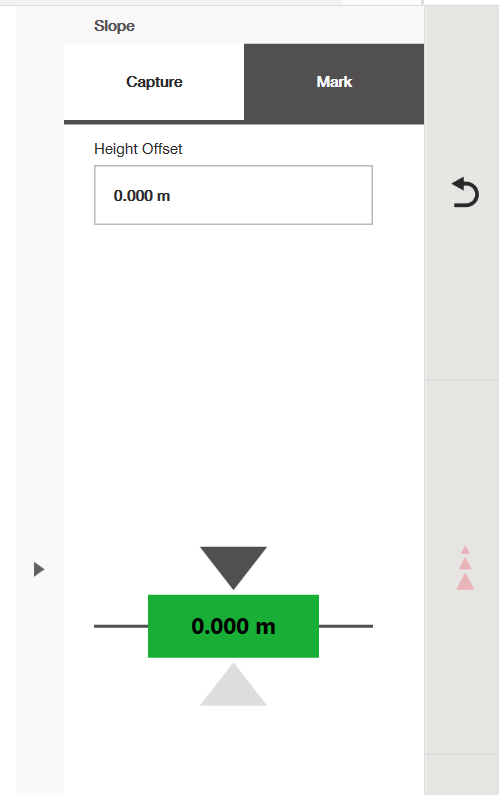

Разлика във височината, показана чрез функцията Маркиране:

Примери за използване на приложението Slope

Приложението Slope често се използва за задачи по разположение, проверка и контрол на качеството, свързани с наклонени повърхности.

Пример 1: Измерване на наклона на стълбище (Заснемане)

Функцията Заснемане може да се използва за измерване на наклона на стълбище.

Измерете долната стъпка като начална точка
Измерете горната стъпка като крайна точка
Прегледайте процента и ъгъла на наклона, за да проверите съответствието с дизайна

Пример 2: Измерване на наклона на рампа (Заснемане)

Рампите могат да бъдат проверени за потвърждение на достъпност или изисквания по дизайн.

Измерете долната и горната част на рампата
Прегледайте наклона в проценти и градуси
Сравнете стойностите със спецификациите на проекта

Пример 3: Проследяване на височината на наклона по време на инсталация (Маркиране)

Функцията Маркиране може да се използва по време на инсталиране на елементи по наклон.

Заснемете наклона веднъж
Премествайте призмата по наклона
Проверявайте колко текущата позиция се отклонява над или под наклона

Това е полезно за кофраж, полагане на замазки или задачи по оформяне на терена.

Пример 4: Проверка на наклони за дренаж (Маркиране)

Наклоните за дренаж или тръби могат да бъдат проверявани по време на инсталация.

Заснемете предвидения наклон
Проследявайте точки по време на инсталацията
Осигурете равномерен наклон по цялата дължина
