Align Vertical - Как да използвате

Как да използвате приложението Align Vertical

1. Отворете Вашия проект: Започнете с отваряне на който и да е проект на таблета.
2. Отворете приложението: Отворете приложението Align Vertical или от началния екран, или от страничното меню в CAD изгледа.
   • Ако приложението не е налично на началния екран, изберете Добави пряк път и добавете приложението Align Vertical.
3. Изберете първата точка (основна точка): Измерете първата точка на вертикалната повърхност чрез директно измерване (лазер) или чрез съществуваща контролна или разположена точка.
   • Изберете иконата с триъгълници, за да зададете тази точка като основна точка.
   • Тази основна точка се използва като вертикална референтна точка за всички последващи измервания.
4. Измерете допълнителни точки: Преместете камерата към следващата точка на същата вертикална повърхност, за да прочетете измерванията и корекционните стойности.
   • HD (Хоризонтално разстояние): Хоризонталното разстояние, измерено от истинската вертикална линия на основната точка до текущата измерена точка.
   • SD (Наклонено разстояние): директното наклонено разстояние, измерено от основната точка до текущата измерена точка.
   • dH (Височинна разлика): истинската вертикална височинна разлика между основната точка и текущата измерена точка.
5. Показват се следните корекции:
   • Дясно / Ляво:
     • Дясно означава, че измерената точка е позиционирана вляво от основната точка и трябва да бъде коригирана надясно със стойността, показана на екрана.
     • Ляво означава, че измерената точка е позиционирана вдясно от основната точка и трябва да бъде коригирана наляво със стойността, показана на екрана.
   • Напред / Назад:
     • Напред означава, че измерената точка е позиционирана по-близо до тоталната станция и трябва да бъде преместена по-далеч от тоталната станция със стойността, показана на екрана.
     • Назад означава, че измерената точка е позиционирана по-далеч от тоталната станция и трябва да бъде преместена към тоталната станция със стойността, показана на екрана.
6. Повторете тази стъпка за всички точки, които трябва да бъдат проверени за вертикално подравняване.

Икона на пряк път за приложението Align Vertical:

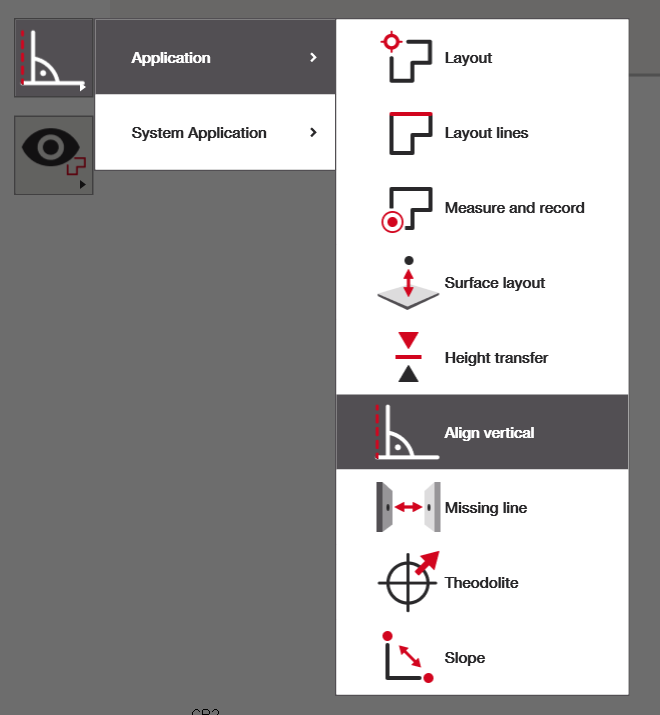

Избиране на приложението Align Vertical от страничното меню в CAD изгледа:

CAD изглед, показан след избиране на приложението Align Vertical:

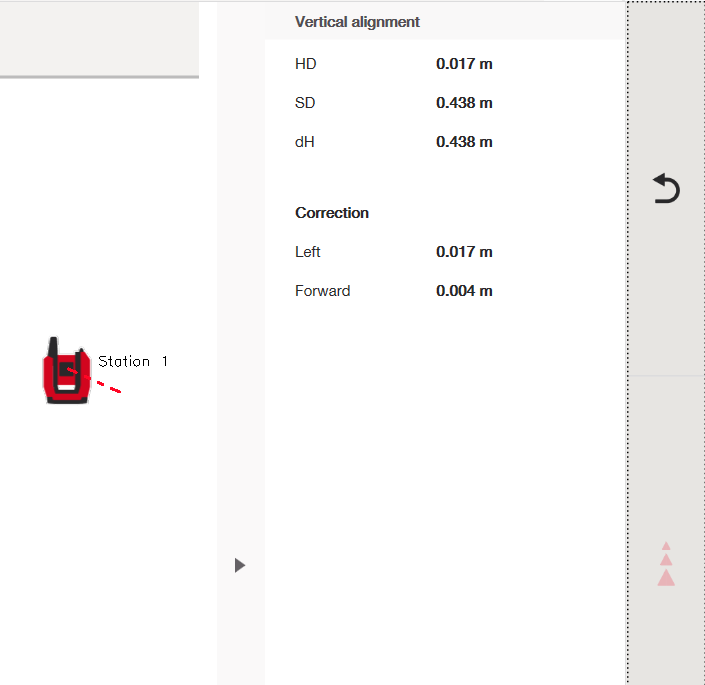

Корекционни стойности, показани след измерване на втора точка:

• Дясно / Ляво:
  • Дясно означава, че измерената точка е позиционирана вляво от основната точка и трябва да бъде коригирана надясно със стойността, показана на екрана.
  • Ляво означава, че измерената точка е позиционирана вдясно от основната точка и трябва да бъде коригирана наляво със стойността, показана на екрана.
• Напред / Назад:
  • Напред означава, че измерената точка е позиционирана по-близо до тоталната станция и трябва да бъде преместена по-далеч от тоталната станция със стойността, показана на екрана.
  • Назад означава, че измерената точка е позиционирана по-далеч от тоталната станция и трябва да бъде преместена към тоталната станция със стойността, показана на екрана.

Обяснение на измерванията:

P1 е основната точка, P2 е текущото измерване на втората точка

• HD (Хоризонтално разстояние): Хоризонталното разстояние, измерено от истинската вертикална линия на основната точка до текущата измерена точка. (P* до P2)
• SD (Наклонено разстояние): директното наклонено разстояние, измерено от основната точка до текущата измерена точка. (P1 до P2)
• dH (Височинна разлика): истинската вертикална височинна разлика между основната точка и текущата измерена точка. (P1 до P*)

Примери за използване на приложението Align Vertical

Приложението Align Vertical често се използва за проверка на вертикалната точност по време на монтаж и строителни задачи.

Пример 1: Проверка на вертикалността на стена

Приложението може да се използва за проверка дали точките по стената са вертикално подравнени.

• Задайте основната точка в долната част на стената
• Измерете допълнителни точки по-нагоре
• Прегледайте корекционните стойности, за да идентифицирате отклоненията

Това помага да се гарантира, че стените са вертикални.

Пример 2: Проверка на подравняването на колони или стълбове

Колоните или стълбовете могат да бъдат проверени за вертикално подравняване.

• Задайте основната точка в основата на колоната
• Измерете точки по височината на колоната
• Използвайте корекционните стойности, за да определите дали е необходима корекция

Пример 3: Подравняване на фасадни елементи

Приложението може да се използва за проверка на вертикалното подравняване на фасадни панели или конструктивни елементи.

• Задайте основна точка на първия панел
• Измерете точки на съседни панели
• Сравнете корекционните стойности, за да осигурите последователно вертикално подравняване

Пример 4: Проверка на вертикален монтаж на тръби или шахти

Вертикални тръби, шахти или канали могат да бъдат проверени по време на монтажа.

• Измерете долната референтна точка
• Измерете по-високи точки по време на монтажа
• Използвайте корекционните стойности, за да потвърдите вертикалния монтаж

Пример 5: Контрол на качеството и проверка

Align Vertical е полезно за бързи проверки на качеството.

• Идентифицирайте отклоненията рано
• Намалете преправките чрез незабавно коригиране на проблемите с подравняването
