Обзор

Изгледът на камерата в HCL предоставя жив визуален поток от PLT, за да подпомогне точното позициониране, подравняване, инспекция и задачи за проверка.

И PLT 300, и PLT 400 използват същата основна концепция за изглед на камерата, като PLT 400 включва допълнителни опции за конфигурация и наслагване за по-сложни случаи на използване.

За да отворите изгледа на камерата, отворете приложението View CAD и кликнете върху иконата на камерата в горната част на екрана.



Пример за иконата на камерата: ако се показва символ на катинар, устройството е заключено върху цел

Изглед на камерата в демото на PLT 300

Изглед на камерата в демото на PLT 400

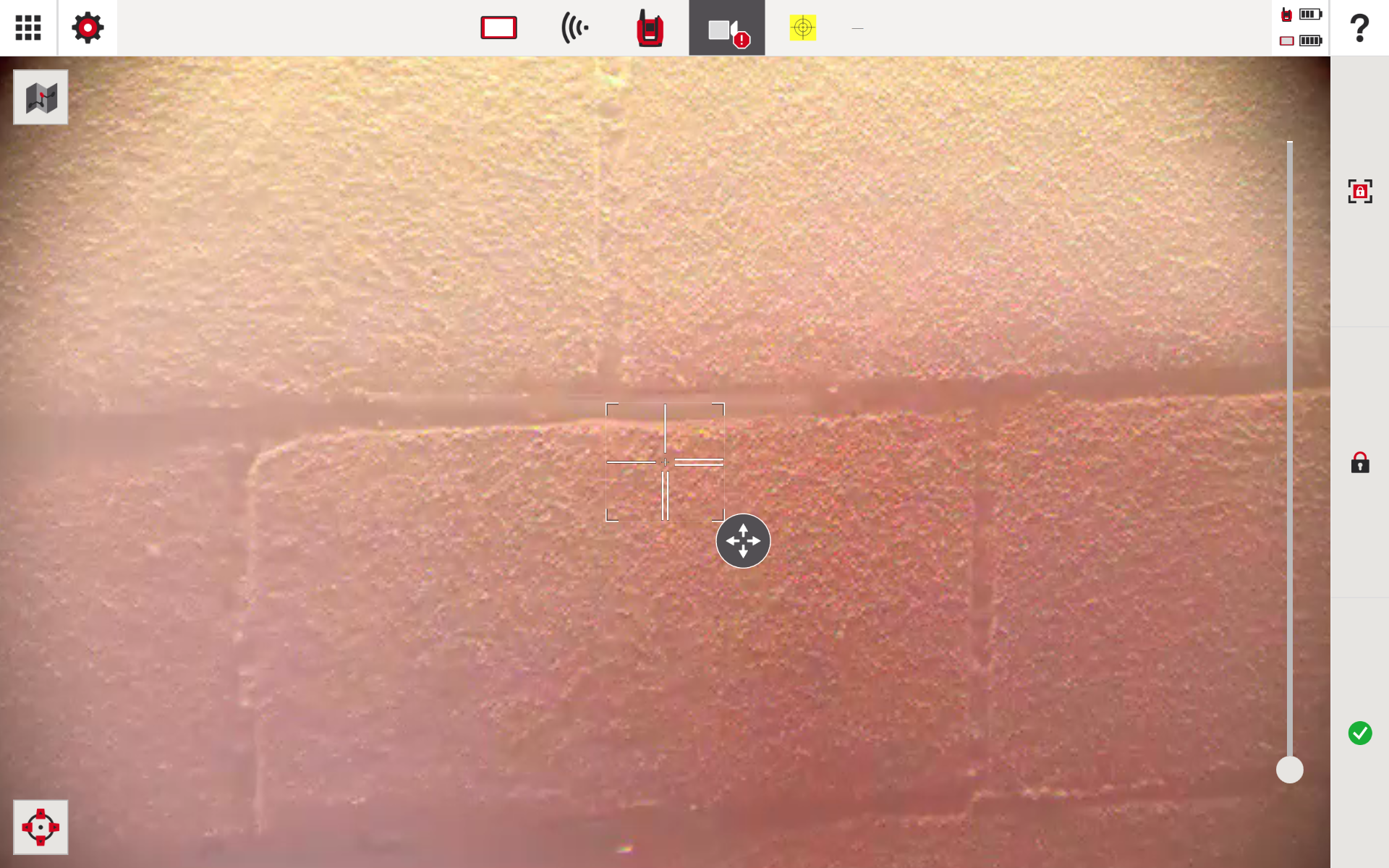

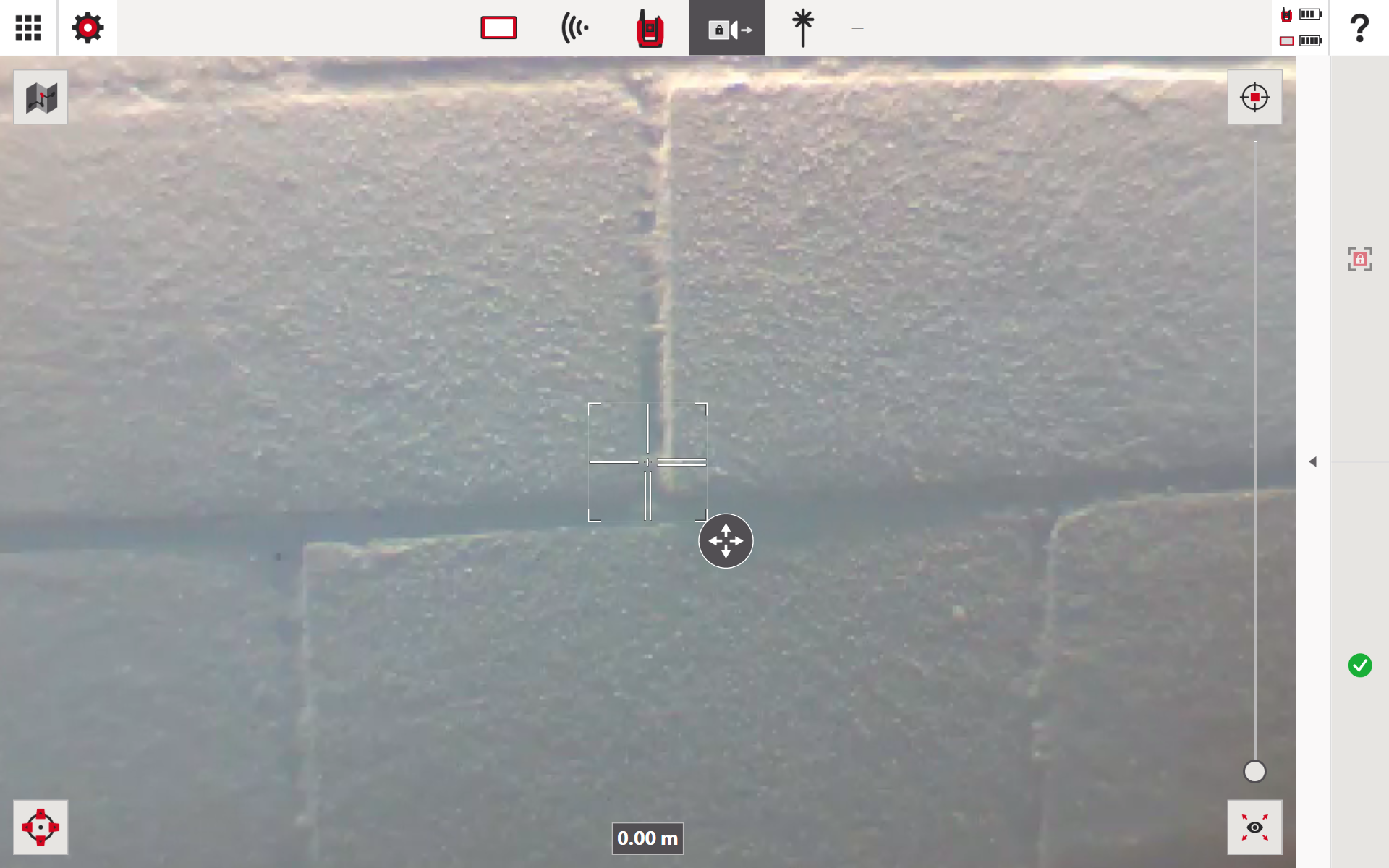

Изглед на камерата на PLT 300

Основни елементи на интерфейса (PLT 300)

Живо изображение от камерата, показано на цял екран, със слайдер за контрол на увеличението от дясната страна за приближаване

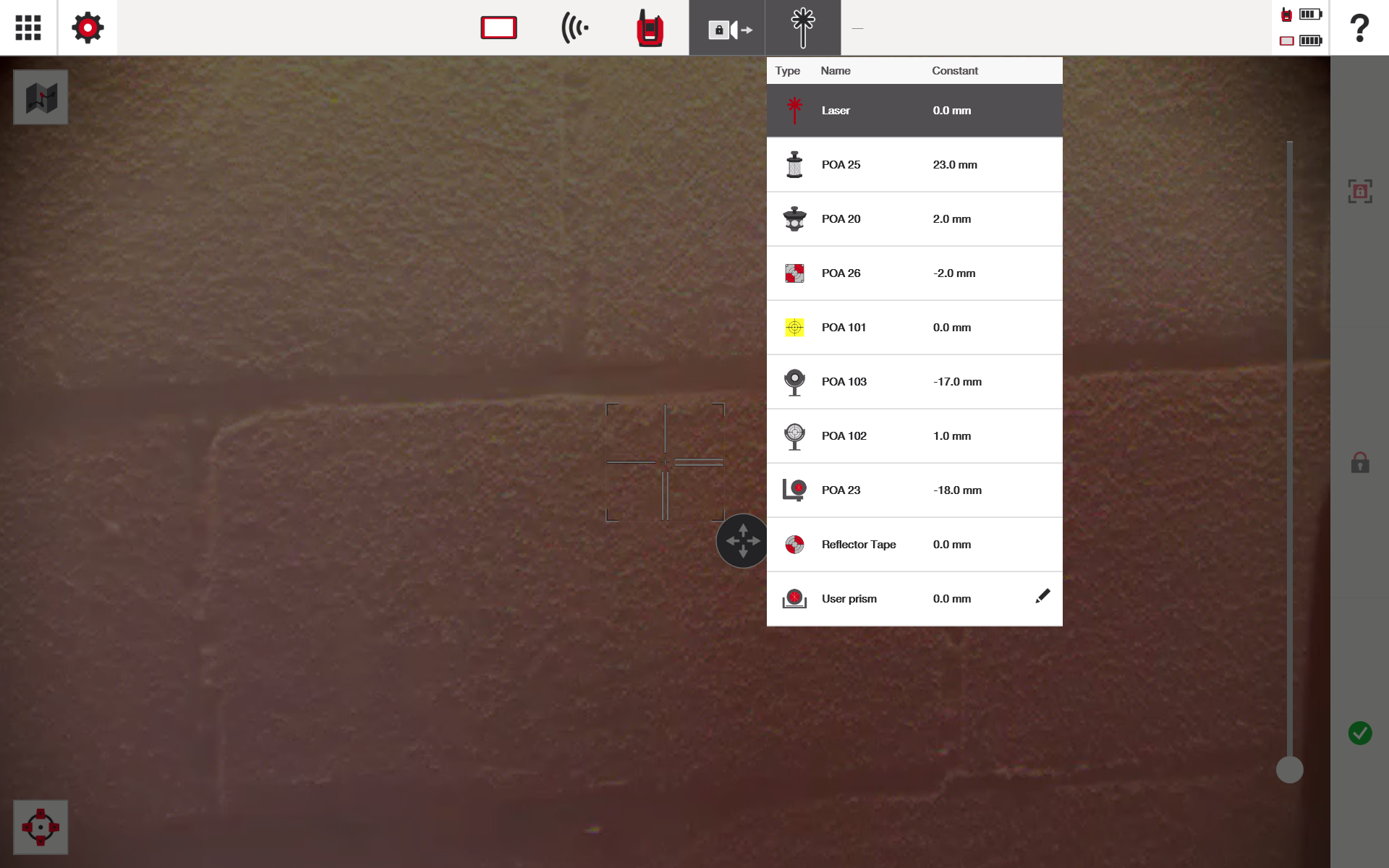

В горната част на екрана можете да изберете типа призма или цел, както и лазерно измерване, ако е необходимо

Централният кръст показва текущата целева точка с индикатор за движение или панорама, показващ посоката на корекция, когато Smart Target е активиран. Вижте този артикул за това къде да активирате опцията за интелигентна цел.

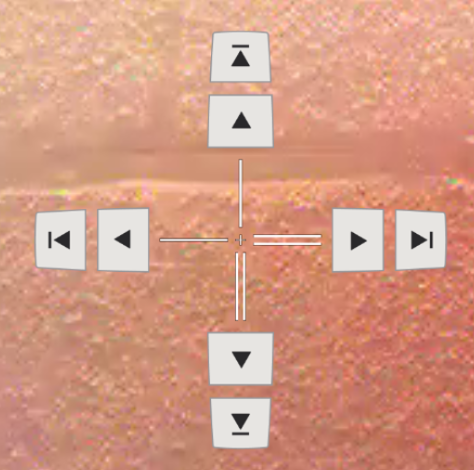

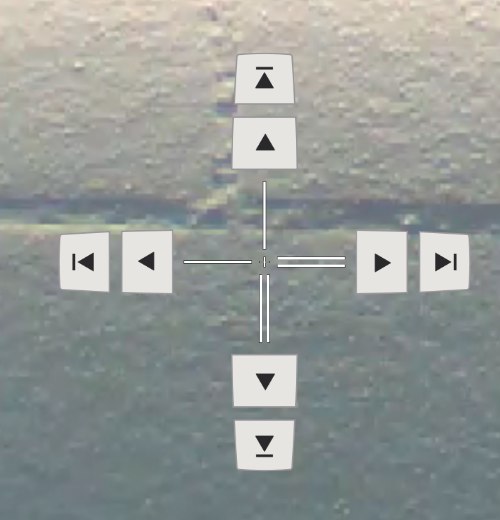

Иконата в долния ляв ъгъл променя начина, по който се движи кръстът, и добавя бутони за малки посочни корекции

Тази икона в горния десен ъгъл търси цел в изгледа на камерата и се заключва върху призма или цел

Иконата на катинар в средата вдясно заключва текущия изглед на PLT

Зелената отметка в долния десен ъгъл потвърждава избраната позиция на камерата на PLT

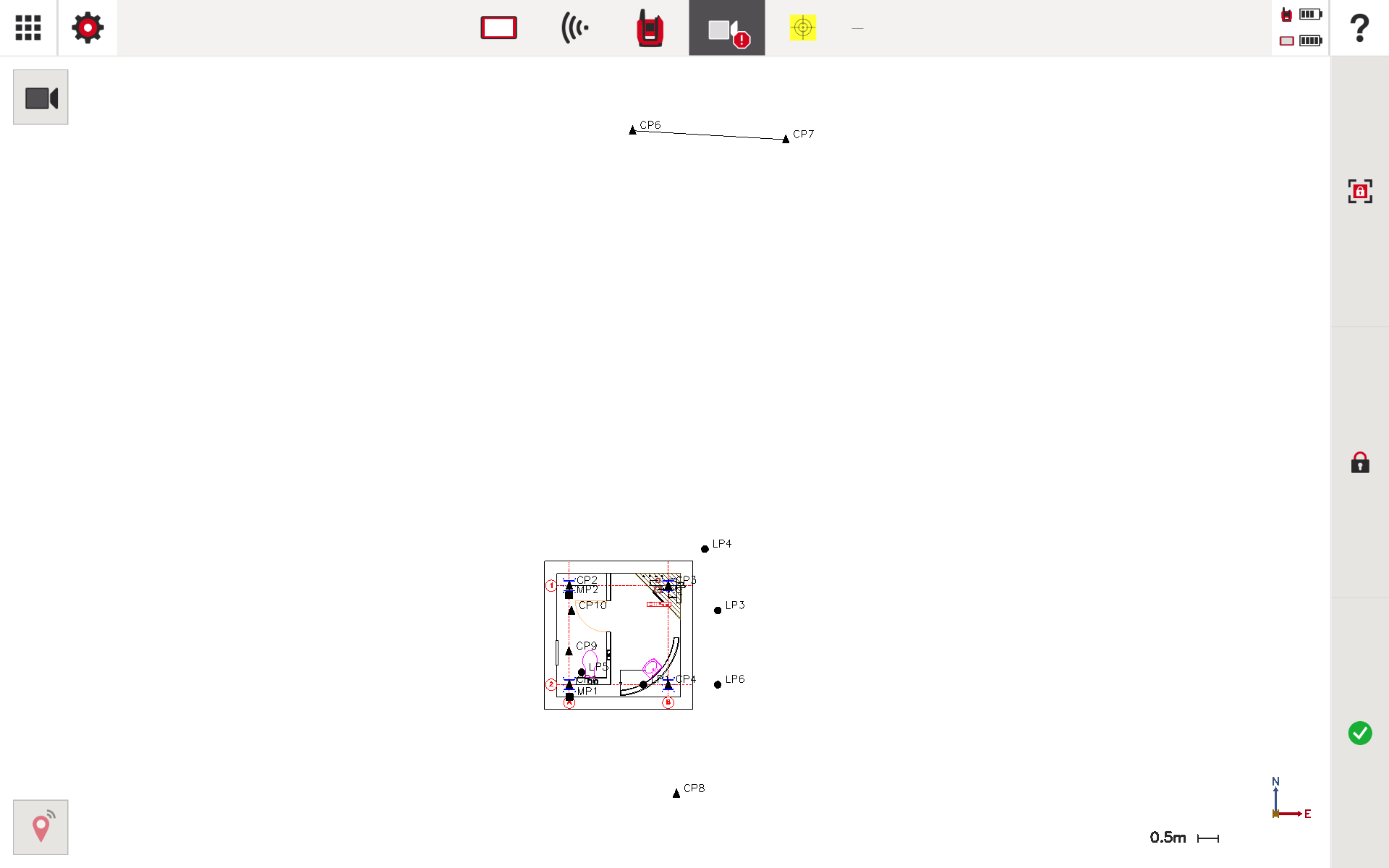

Докато сте в изгледа на камерата, кликването върху иконата на картата в горния ляв ъгъл отваря CAD изгледа на чертежа

След това, кликването върху иконата на камерата в горния ляв ъгъл връща обратно изгледа на камерата

Когато GPS е активиран, тази икона "намери ме" в долния ляв ъгъл позволява на PLT да търси таблета в позволения ъгъл, за повече информация вижте този артикул

Изглед на камерата на PLT 400

Изгледът на камерата на PLT 400 се базира на функционалността на PLT 300 и добавя конфигурация на камерата и персонализиране на наслагванията, за да подпомогне по-сложни сценарии за инспекция, подравняване и насочване

Основни елементи на интерфейса (PLT 400)

Живо изображение от камерата, показано на цял екран, със слайдер за контрол на увеличението от дясната страна за приближаване

Иконата в горната част на слайдера за увеличение приближава камерата към центъра на целта и я прави ясно видима

Иконата в долната част на слайдера за увеличение отдалечава изгледа на камерата

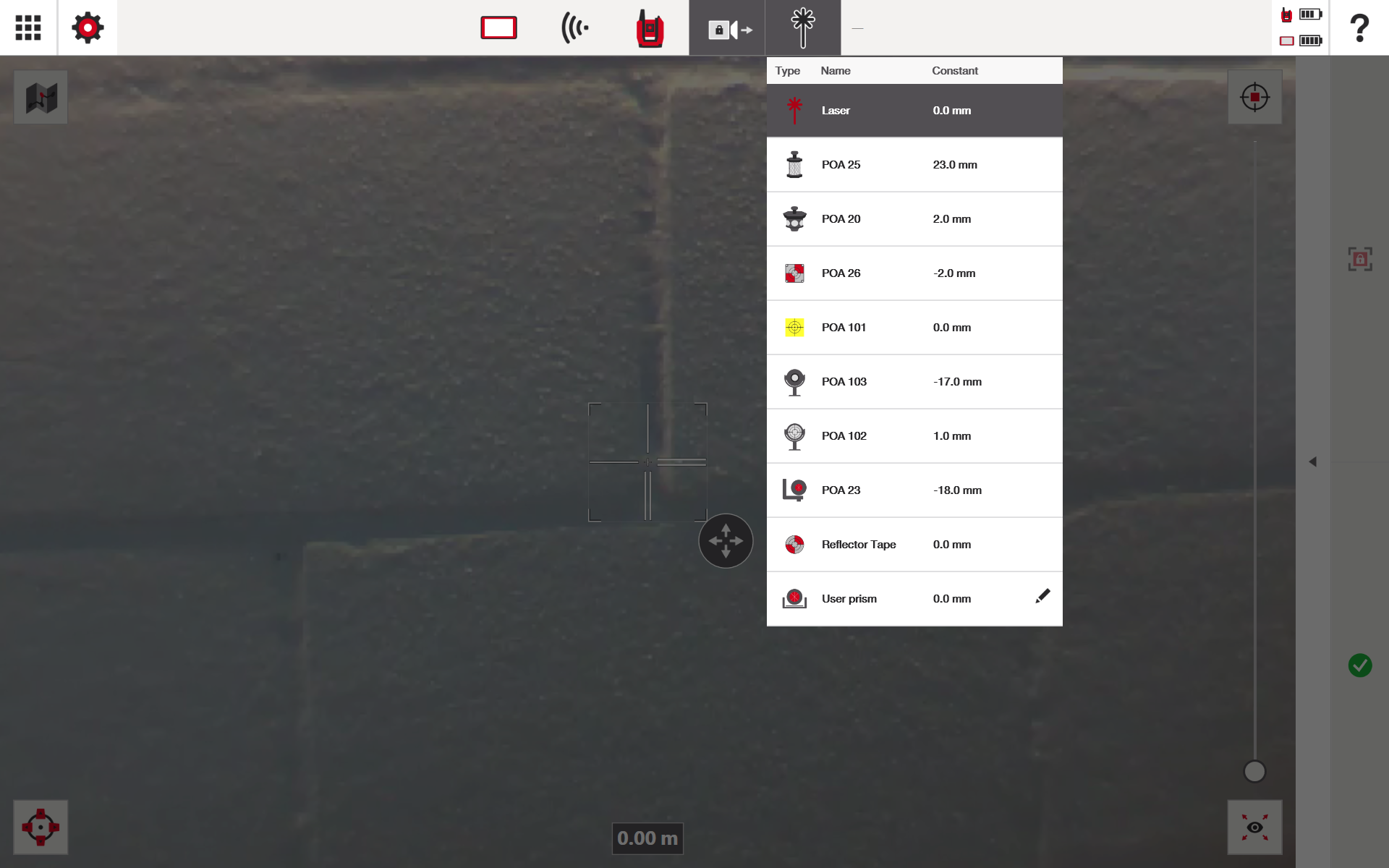

В горната част на екрана можете да изберете типа призма или цел, както и лазерно измерване, ако е необходимо

Централният кръст показва текущата целева точка с индикатор за движение или панорама, показващ посоката на корекция, когато Smart Target е активиран. Вижте този артикул за това къде да активирате опцията за интелигентна цел.



Иконата в долния ляв ъгъл променя начина, по който се движи кръстът, и добавя бутони за малки посочни корекции

Тази икона в горния десен ъгъл търси цел в изгледа на камерата и се заключва върху призма или цел

Зелената отметка в долния десен ъгъл потвърждава избраната позиция на камерата на PLT

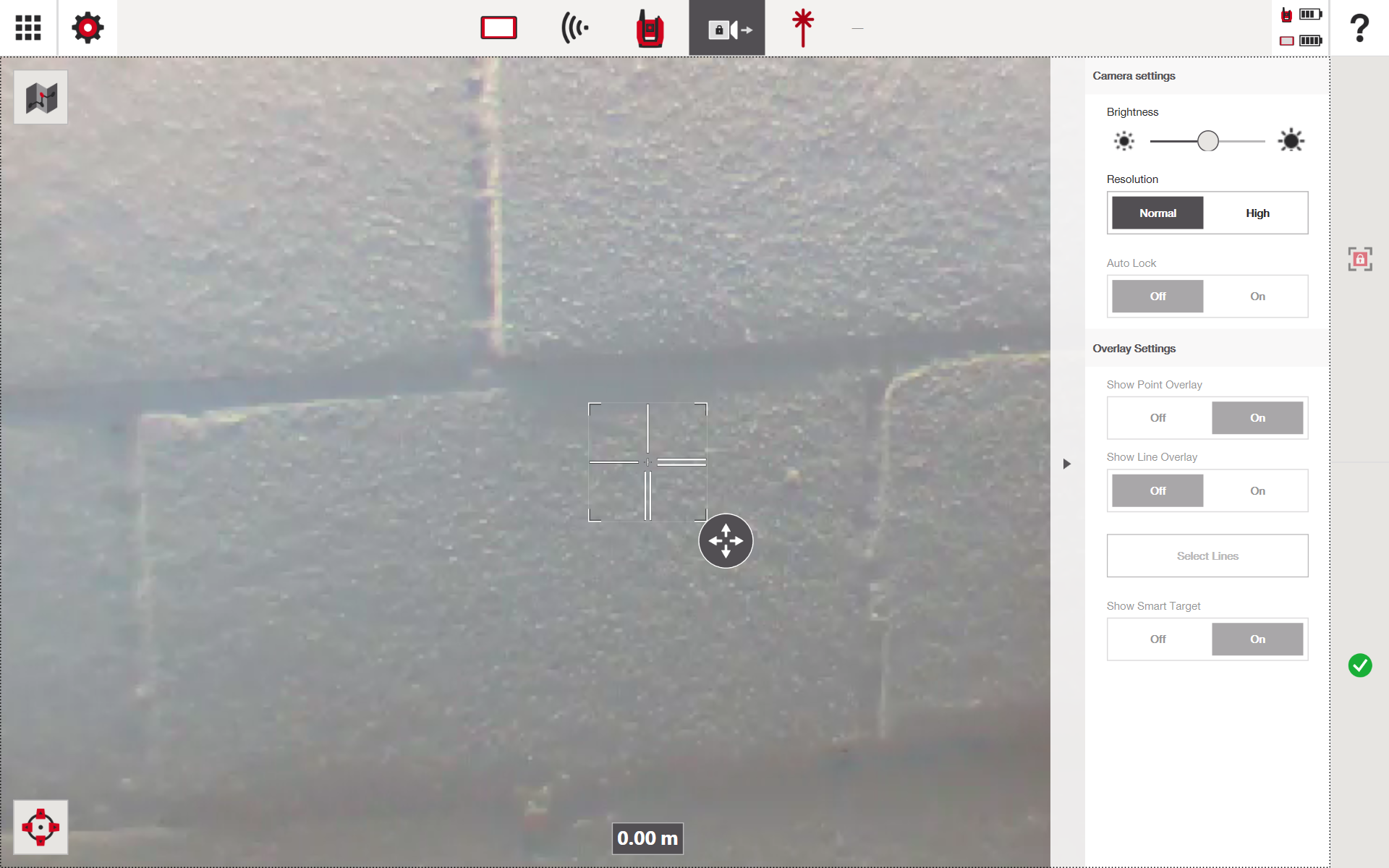

Изгледът на камерата на PLT 400 включва специален панел за настройки на камерата от дясната страна на екрана.

Слайдерът за яркост регулира експозицията на камерата, правейки изображението по-светло или по-тъмно

Настройката за резолюция подобрява качеството на живия видеопоток, когато е зададена на Висока

Автоматичното заключване може да бъде включвано и изключвано от дясната страна

За настройките на наслагванията, намерени в таба от дясната страна, вижте този артикул за настройки на екрана и изгледа
Нивото на увеличение се показва в долната част на екрана

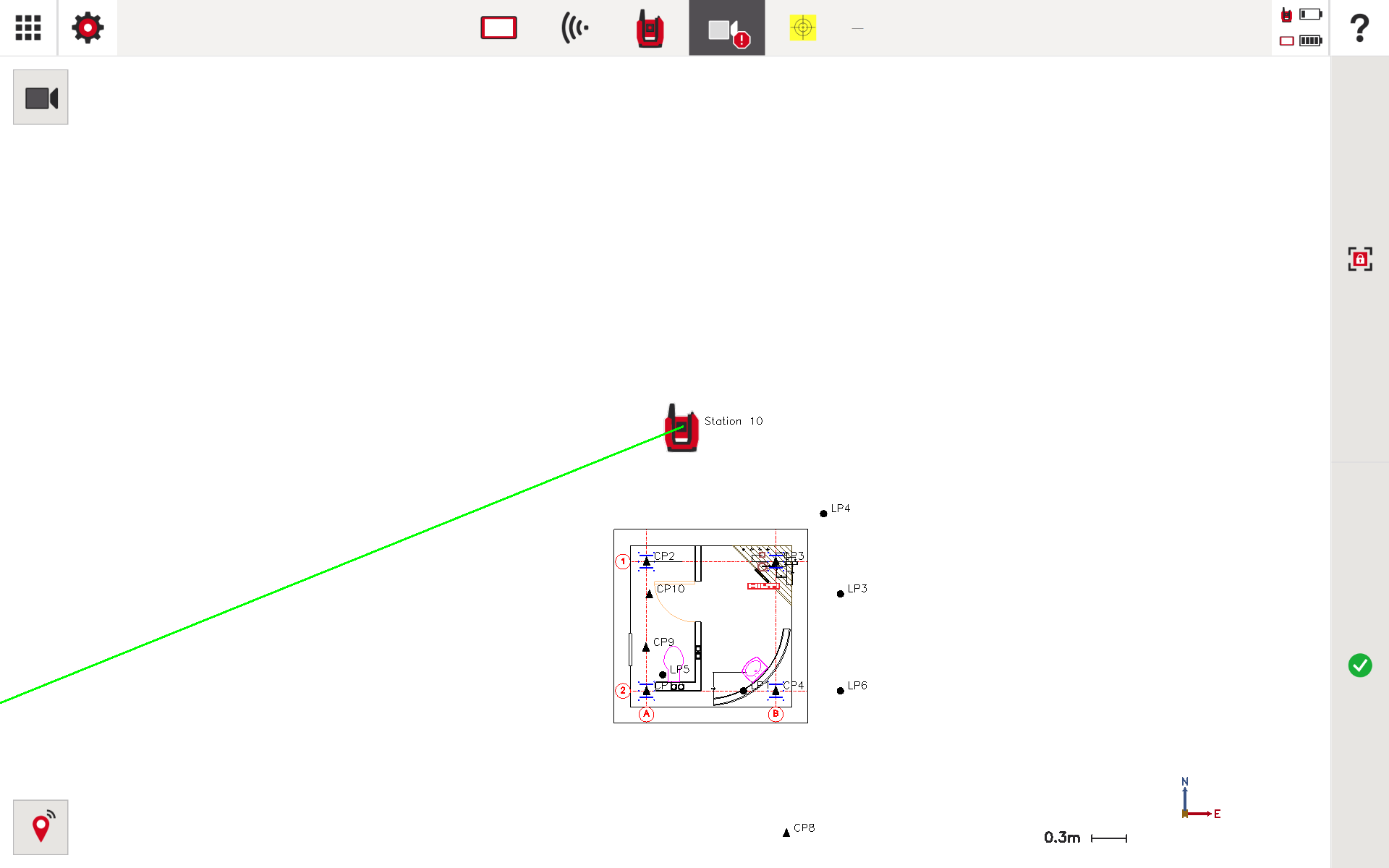

Докато сте в изгледа на камерата, кликнете върху иконата на картата в горния ляв ъгъл, за да превключите към CAD изгледа на чертежа
Докато сте в настройките на CAD изгледа, кликнете върху иконата на камерата в горния ляв ъгъл, за да се върнете към изгледа на камерата

Когато GPS е активиран, тази икона "намери ме" в долния ляв ъгъл позволява на PLT да търси таблета в позволения ъгъл, за повече информация вижте този артикул

Допълнителни функции на PLT 400

PLT 400 позволява изгледът на камерата да бъде отворен, докато устройството се заключва върху цели

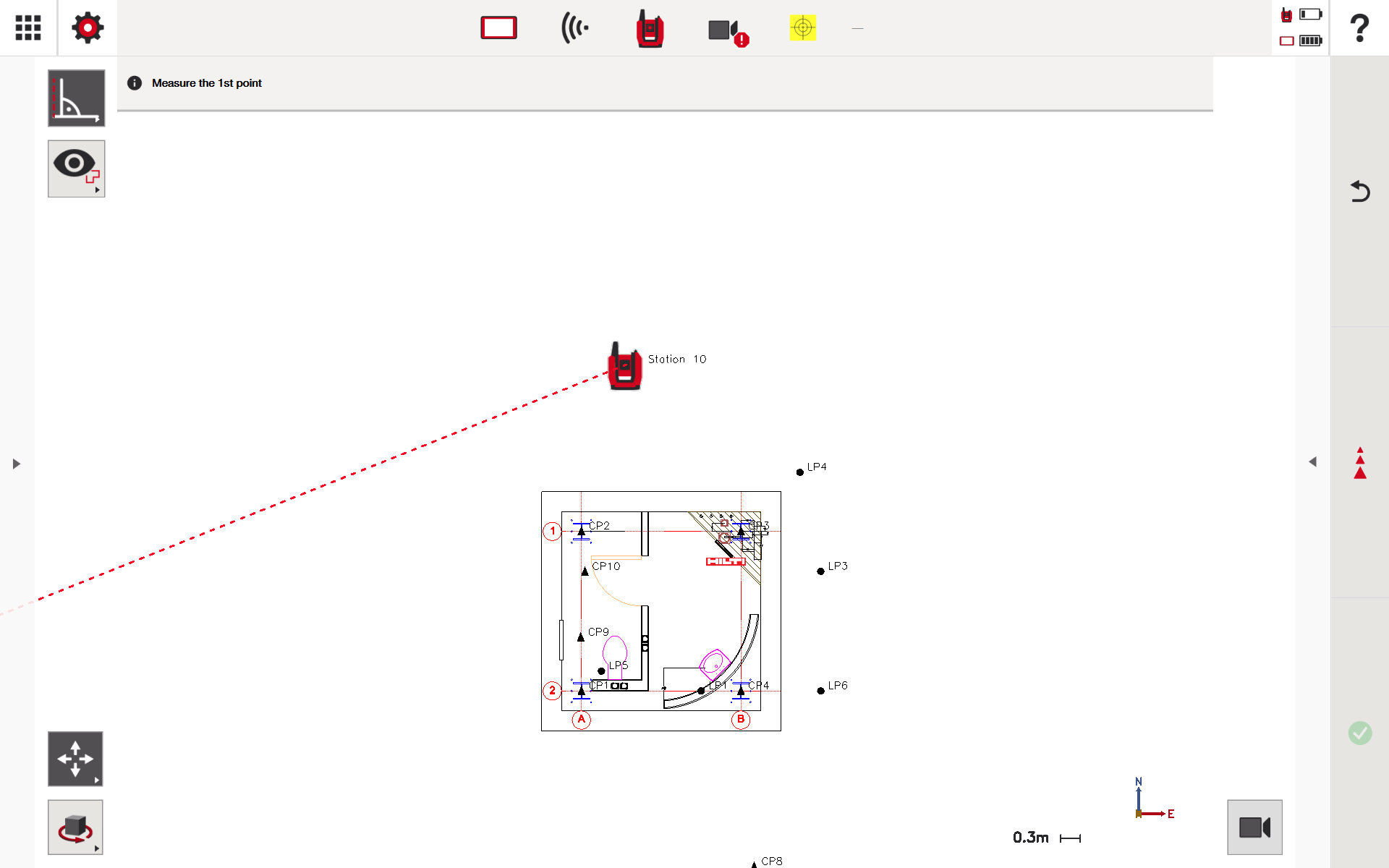

Когато е избрано приложение в CAD изгледа, в долния десен ъгъл се появява икона на камера, като кликването върху нея отваря по-малък изглед на камерата в същия ъгъл

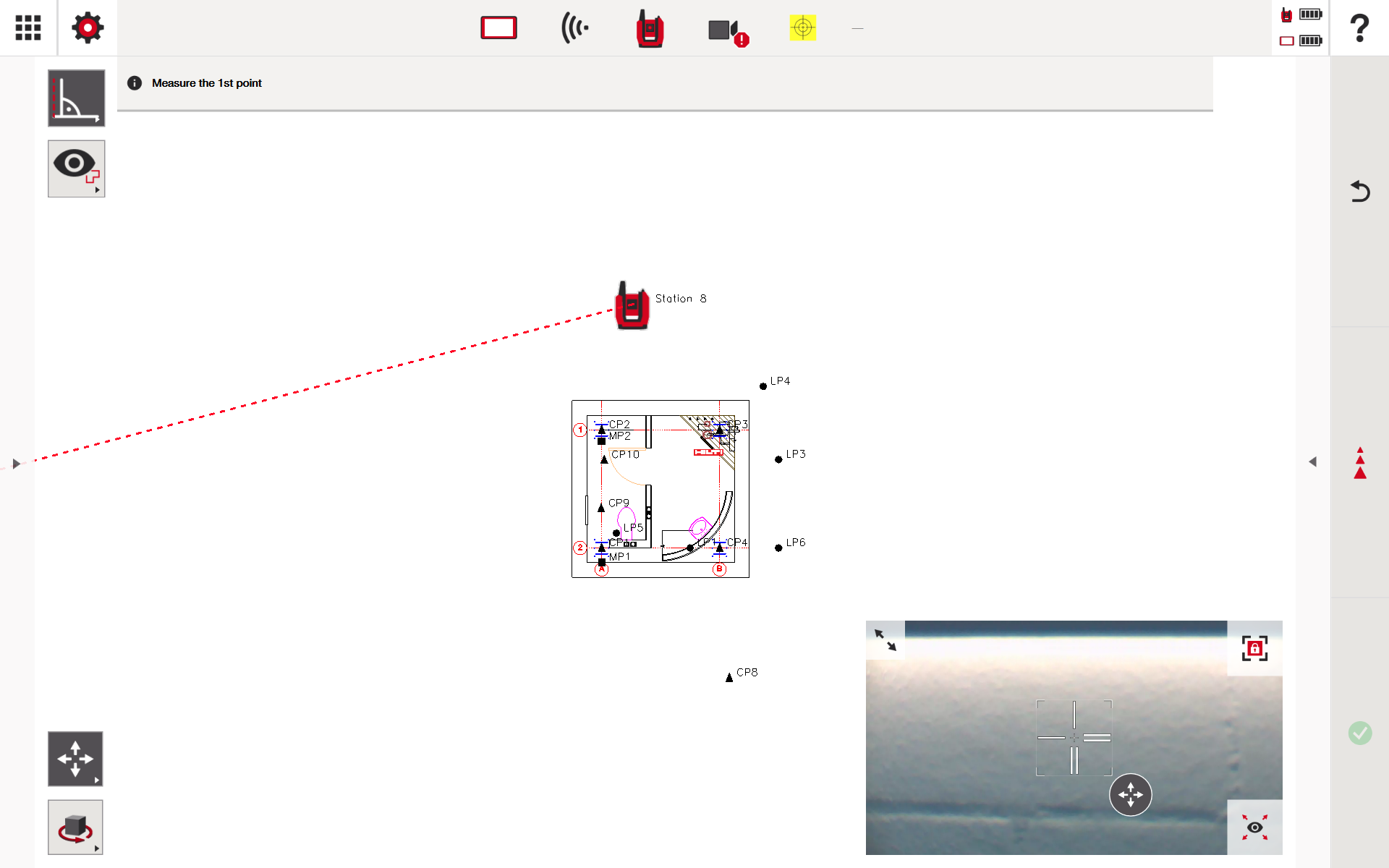

По-малък изглед на камерата, показан в долния десен ъгъл на екрана

Кликването върху тези стрелки в малкия изглед на камерата свива изгледа на камерата

Тази икона в горния десен ъгъл търси цел в изгледа на камерата и се заключва върху призма или цел

Тази икона в долния десен ъгъл на изгледа на камерата отдалечава и търси възможни цели

Типичен работен процес (PLT 300 & PLT 400)

  1. Отворете изгледа на камерата
  2. Изберете типа призма или лазер
  3. Позиционирайте PLT 300 така, че призмата или целта да са видими в изгледа на камерата
  4. Подравнете целта, използвайки централния кръст
  5. Регулирайте увеличението, ако е необходимо, за по-добра видимост
  6. Кликнете върху иконата на катинар в горния десен ъгъл на екрана
  7. Изчакайте устройството да се заключи върху призмата или целта, което се показва с икона на камера с символ на катинар

Добри практики (PLT 300 & PLT 400)

  • Редовно почиствайте лещата на камерата за оптимално качество на изображението
  • Регулирайте яркостта и резолюцията на PLT 400 според осветлението
  • Използвайте наслагванията на PLT 400 само когато е необходимо, за да избегнете визуален шум
  • Внимателно потвърдете подравняването преди да продължите, особено когато се изисква висока прецизност

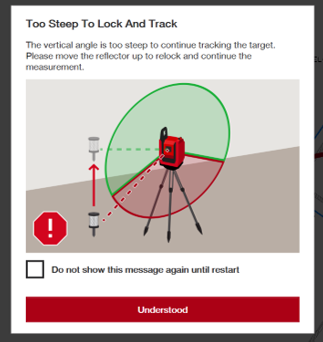

Предупреждение "Твърде стръмно" при проследяване на призма

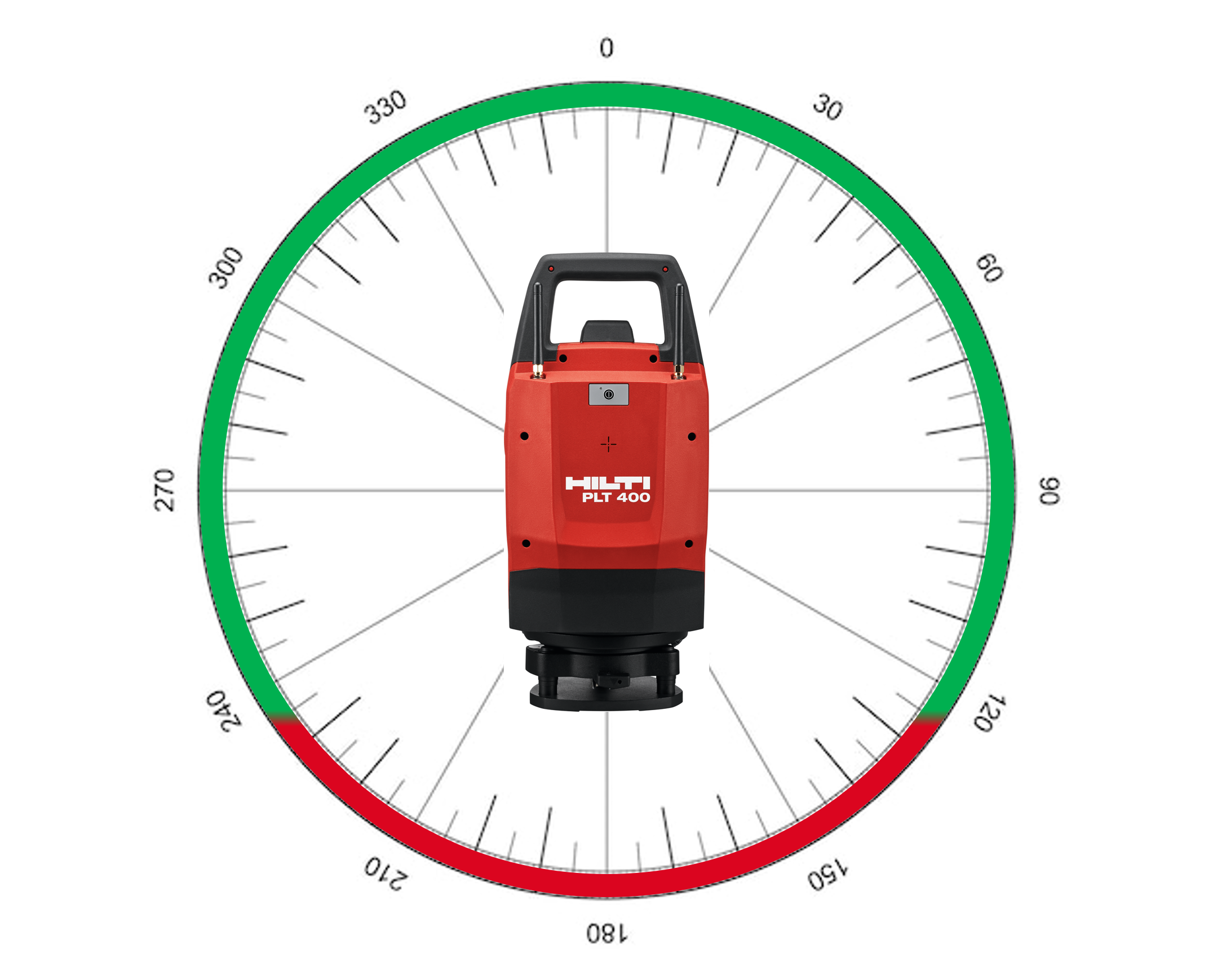

Предупреждението "Твърде стръмно" се появява, когато вертикалният ъгъл между тоталната станция и проследяваната призма надвишава поддържания диапазон за проследяване (между 125° и 235°). Когато това се случи, тоталната станция може да загуби призмата и производителността на проследяването може да бъде засегната.

За да разрешите това предупреждение, коригирайте височината на призмата или височината на тоталната станция, за да върнете призмата обратно в поддържания диапазон за проследяване. След като ъгълът бъде намален, нормалното проследяване на призмата може да бъде възобновено.
