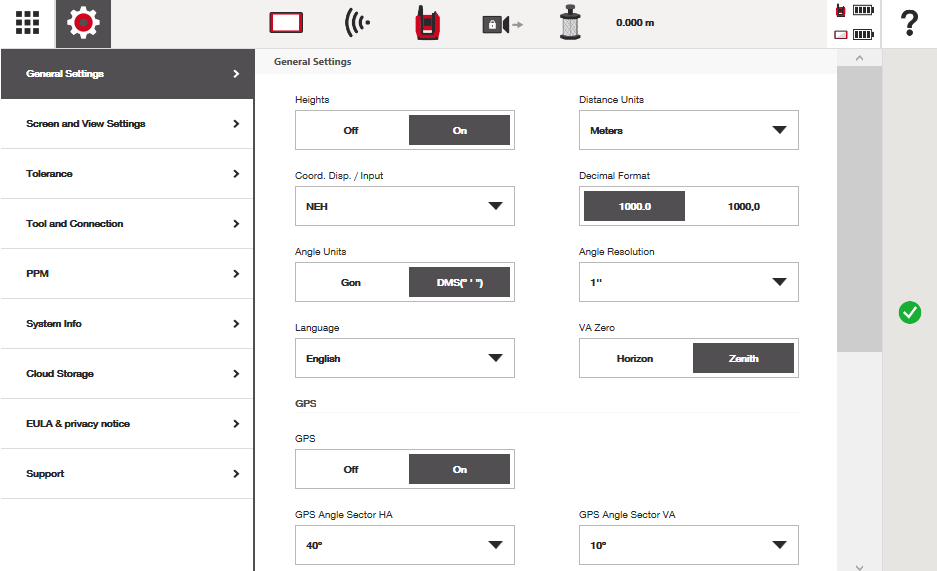

Общ преглед на настройките

Разделът Общи настройки контролира как стойностите се показват и интерпретират в HCL. Той включва настройки за единици, език, показване на ъгли, GPS поведение, работа с призми и цели, както и клавиатурата.

Общи

Тези настройки влияят на начина, по който измерванията, координатите и ъглите се показват в цялото приложение.

Височини

Тази настройка позволява използването на стойности за височини при измерване, позициониране и CAD изглед.

За повечето 2D проектиране се препоръчва да бъде изключена
При работа с 3D чертежи или работни процеси, базирани на височини, трябва да бъде включена

Когато височините са активирани, тоталната станция също изисква настройка на височината на станцията, за да знае колко високо е позиционирана на обекта.

Единици за разстояния

Изберете единиците за разстояние, използвани в цялото приложение, като метри, футове или милиметри. Това влияе на начина, по който разстоянията се показват и въвеждат.

Показване/Въвеждане на координати

Изберете как координатите се показват и въвеждат в системата.

NEH (Север, Изток, Височина) е по подразбиране
Могат да се изберат други порядъци на координатите в зависимост от проекта или регионалните стандарти

Тази настройка влияе на полетата за въвеждане на координати, информацията за точки и CAD дисплеите.

Десетичен формат

Изберете дали десетичните стойности да се показват с:

точка (.)
запетая (,)

Това трябва да съответства на регионалните стандарти за числов формат.

Единици за ъгли

Изберете как да се показват ъглите:

Градуси (Гон)
Градуси, Минути, Секунди (DMS)

Това влияе на всички ъглови стойности, показвани по време на позициониране, проектиране и измерване.

Разделителна способност на ъглите

Изберете най-малкия необходим ъглов инкремент за вашите измервания на ъгли. По-високата резолюция осигурява по-подробни ъглови показания.

Език

Изберете езика, използван в цялото приложение. Това влияе на менютата, настройките, клавишните комбинации и текста на екрана.

Нула на вертикалния ъгъл (VA)

Изберете къде да бъде зададен нулевият референтен вертикален ъгъл (VA).

Хоризонт - вертикалният ъгъл е нула, когато телескопът е нивелиран (гледа право напред).
Зенит - вертикалният ъгъл е нула, когато телескопът е насочен право нагоре.

Тази настройка променя начина, по който вертикалните ъгли се интерпретират и показват. Използването на приложението теодолит ще ви помогне бързо да визуализирате тези ъглови стойности.

GPS

Тези настройки контролират как информацията от GPS на таблета се използва за подпомагане на ориентацията и търсенето на призми. Вижте този артикул за по-задълбочено разбиране как можете да го приложите във вашия работен процес.

GPS

Активирайте или деактивирайте използването на GPS. Когато е включен и използван на открито, GPS може да помогне на системата да ориентира инструмента към приблизителното ви местоположение.

Сектор на ъгъла на GPS HA / VA

Определя хоризонталния и вертикалния ъглов диапазон, през който инструментът ще се върти, когато GPS се използва за подпомагане на завъртането към вашата позиция преди започване на търсене на призма. Ограничаването на този диапазон може да намали ненужното въртене и да подобри отзивчивостта.

Призма / Цел

Тези настройки контролират как тоталната станция търси и проследява призми или цели.

Сектор на ъгъла HA / VA

Определя хоризонталния и вертикалния ъглов диапазон, в който тоталната станция ще търси призма или цел. По-малките ъглови сектори могат да ускорят придобиването на цел, докато по-големите сектори увеличават покритието на търсенето.

Предсказуемо търсене

Изберете колко дълго системата продължава да предсказуемо търси призма или цел след временното й изгубване. Това позволява на инструмента да следва очакваното движение на призмата, когато тя е краткотрайно блокирана.

Автоматично заключване на фолиа

При PLT 300, Автоматичното заключване винаги е включено и не може да бъде изключено. Опцията за превключване няма да бъде видима.
При PLT 400, Автоматичното заключване може да се включва или изключва в Общите настройки или директно в изгледа на камерата

Вижте този артикул за повече информация как да използвате това във вашия работен процес.

Когато е включено, системата автоматично открива съвместима призма фолио в изгледа на камерата и се насочва към центъра на целта. Това е препоръчително за повечето работни процеси по проектиране и измерване.

Клавиатура

Тези настройки контролират поведението на клавиатурата и помощта при въвеждане.

Език на клавиатурата

Изберете езика, използван за клавиатурата на екрана. Той може да е различен от езика на приложението, ако е необходимо.
