Поставяне на точки върху равни повърхности с помощта на лазера

Демонстрация на разположение с лазер

Когато поставяте точки върху равна повърхност, като под или плоча, лазерът може да се използва вместо призма. Този метод е бърз, удобен и ефективен за много задачи по разположение.

Предварителни условия и важна настройка

Изключване на височини

Преди да започнете, височините трябва да бъдат изключени в настройките.

Ако височините са включени, тоталната станция ще се опита да ви насочи към стойността на височината на точката
Това може да накара инструмента да сочи над или под повърхността, особено ако точките имат данни за височина

За разположение върху равна повърхност изключването на височините гарантира, че лазерът се насочва директно към физическата повърхност.

Тоталната станция трябва да бъде монтирана

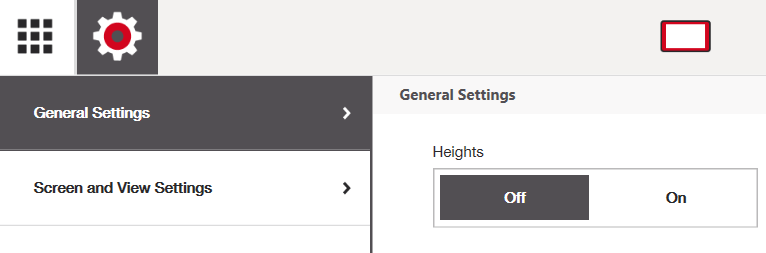

Височините са изключени в Общите настройки, за да се позволи лазерно разположение върху равна повърхност

Правилно позициониране на PLT

Поставете PLT по-високо от земята, когато е възможно (специално при използване на лазера за поставяне на точки на земята).

По-високото поставяне намалява разпръснатостта на лазера върху повърхността под него
Колкото по-далеч пътува лазерът, толкова по-широко и по-малко дефинирано става лазерното петно
По-високото поставяне подобрява видимостта и точността при маркиране на точки на земята

Как да използвате разположение с лазера

Изключете Височини в настройките
Отворете приложението View CAD
Изберете Лазер като метод на измерване
Отворете приложение за разположение
Изберете първата точка, която искате да поставите

След това ще бъдете подканени да:

„Завъртете лазера към референтната повърхност и измерете“

Завъртете лазера към повърхността, където ще се поставят точките
Натиснете Измери

Тази стъпка определя референтната повърхност за лазерното разположение.

След това:

Тоталната станция автоматично ще премести лазера към избраната точка за разположение
Докосването на всяка друга точка в чертежа ще накара лазера автоматично да се премести и към нея

Ако има леки отклонения във височината на повърхността по време на разположението, тоталната станция ще коригира за разликата във височината и ще намери правилното хоризонтално местоположение на точката. Когато отклоненията във височината са твърде големи, за да се изчисли позицията на точката, инструментът ще ви подскаже да измерите отново референтната повърхност.

Смяна на повърхността за разположение

Ако трябва да смените повърхността, например при преминаване от:

Под към таван
Едно ниво на плоча към друго

Трябва да:

Кликнете на стрелката „Назад“ в горния десен ъгъл
Изберете приложението за разположение

Отново ще бъдете подканени да завъртите лазера към референтната повърхност и да измерите, което ви позволява да пренастроите референтната повърхност.

Как да поставяте точки точно с лазера

С увеличаване на разстоянието от тоталната станция лазерното петно става по-голямо и по-малко фокусирано.
За да идентифицирате точно центъра на лазера, използвайте следния метод.

Лазер близо до тоталната станция (вляво) срещу далеч от тоталната станция (вдясно), увеличено разпръскване с разстоянието

Препоръчителна техника

Вземете здрав предмет с равна, неметална повърхност, като например:
- Картонена плочка
- Картичка
- Обратната страна на призмена плочка (като задната страна на POA 26)
- Линийка
Дръжте предмета, обърнат към тоталната станция, така че лазерът да е ясно видим
Бавно местете предмета надалеч от тоталната станция
Наблюдавайте стойността на текущото измерване в HCL
Когато показанието покаже 0.000 м, вие сте на точното място за разположение

Лазер, проектиран върху картонена повърхност за ясно идентифициране на центъра на лазерното петно

Точно място за разположение, където центърът на лазера се прехвърля от картонената референтна повърхност към земята и софтуерът показва отклонение 0 мм

Това показва, че центърът на лазера е подравнен с целевата точка.

Маркирайте точката върху повърхността
Продължете към следващата точка

Добри практики и ограничения

Лазерното разположение е най-подходящо за равни, достъпни повърхности
Не се препоръчва за:
- Разположение, критично за височината (където височината на точката е критична за идентифициране)
- Наклонени повърхности
- Прецизно разположение на дълги разстояния
Винаги се уверявайте, че височините са изключени преди започване
Използвайте неметални материали, за да избегнете фалшиви показания

Често срещани случаи на употреба

Лазерното разположение е особено полезно за:

Разполагане на сухото строителство
Отвори в пода
Якорни болтове или втулки, монтирани на пода
Разполагане върху бетонни плочи
Вътрешно разположение на прегради
Маркиране на референтни точки преди детайлно разположение с призма
