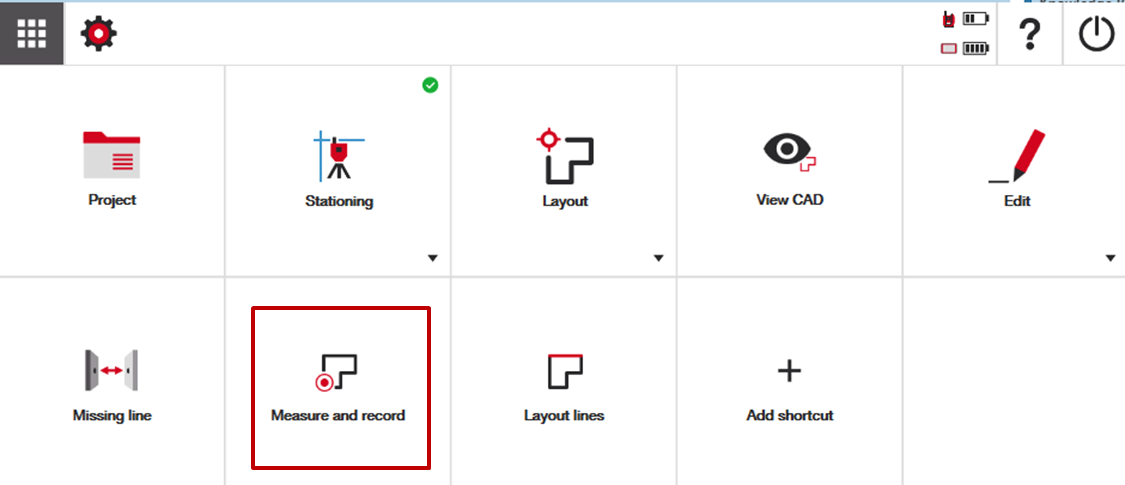

Measure and Record - Jak používat

Účel Measure and Record

Pro použití „Measure and Record“ musíte nejprve být stacionováni (tj. nástroj musí znát souřadnice, na kterých se nachází na vašem staveništi). Ujistěte se prosím, že váš nástroj je stacionován před tím, než se pokusíte použít „Measure and Record“.

Tato aplikace je navržena k měření přesných poloh bodů, jak existují na staveništi. Běžné použití Measure and Record je provádět kontrolu kvality již instalovaných objektů nebo zaznamenávat nové kontrolní body, které byly právě zajištěny po celém staveništi.

Užitečné video na toto téma naleznete níže:

Měření dat je velmi jednoduché

Když jste připraveni změřit polohy na staveništi a uložit je do vašeho projektu, jednoduše stiskněte červené tlačítko měření na pravé straně obrazovky.

Datové menu vám může pomoci určit, jak se vaše data uloží:

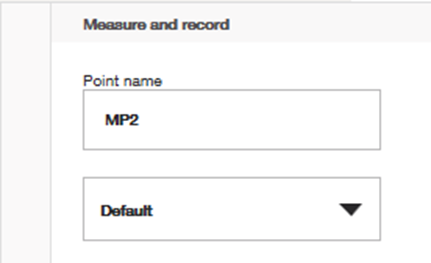

Můžete si vybrat název bodu, který měříte, stejně jako vrstvu, na které by měl být zobrazen.

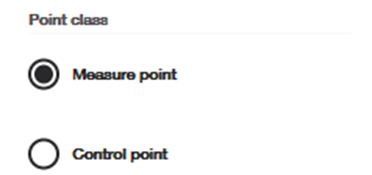

Můžete určit, zda by měl být měřený bod uložen pouze jako měřený bod, nebo zda by měl být také uložen jako kontrolní bod, který hodláte v budoucnu použít pro stacionování nástroje.

Pokud se pokoušíte dokončit měření hrany nebo rohu (například přesný roh betonové budovy), můžete použít možnost měření rohu, která vám pomůže přesně změřit roh. Toto se obvykle provádí v režimu laserového měření.

Začněte tím, že změříte vzdálenost na krátkou vzdálenost od hrany. Poté přesně zaměřte na hranu pomocí křížových zaměřovačů a uložte měření. Když tato data uložíte, vzdálenost od předchozí pozice a úhel od aktuální pozice se použijí k výpočtu souřadnic.

Tato funkce se používá k přesnému měření hran, protože za určitých okolností nemusí být přímé měření možné nebo může vést k chybám.

Můžete určit, zda by měřené body měly být spojeny čarou a zda by nad touto čarou měla být zobrazena rozměrová data ve vašem CAD pohledu. Vezměte na vědomí, že rozměrová data budou viditelná pouze dočasně a nebudou uložena v CAD datech. Vždy je můžete znovu zobrazit přechodem do aplikace rozměrů.

Jak se měřené body zobrazují v nabídce bodů

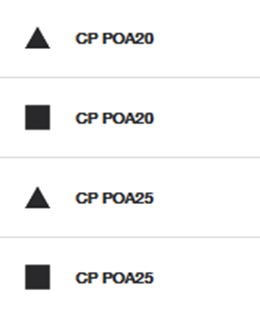

Po změření bodu se zobrazí jako čtvercová ikona ve vašem seznamu bodů i ve vašem CAD pohledu. Pokud jste bod změřili jako kontrolní bod, zobrazí se také jako trojúhelník.

Pokud potřebujete upravit atributy bodu některého z vašich bodů, musíte to provést samostatně v nabídce „upravit body“. Pro více informací viz tento článek.
