Co jsou to kontrolní body?

Definice kontrolních bodů

Kontrolní body jsou specifická místa na staveništi používaná pro měření, obvykle stanovená geodetem. Přesné kontrolní body zajišťují precizní provedení výkresů.

Jak vypadají kontrolní body v souboru CAD?

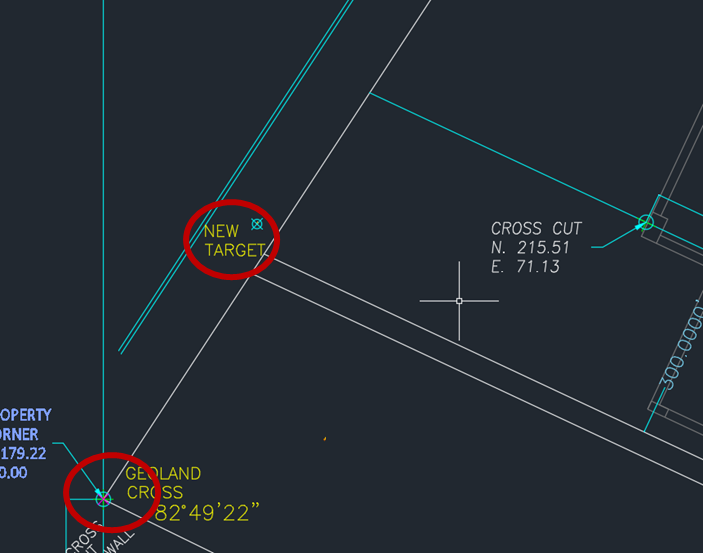

Soubory CAD často obsahují velmi jasnou ikonu označující umístění různých kontrolních bodů, které by měly být na staveništi. Obvykle vypadají jako velmi výrazné "X" nebo něco podobného, s textem upřesňujícím, co ikona představuje. Kreslíř by měl být schopen vysvětlit, jak jsou kontrolní body označeny.

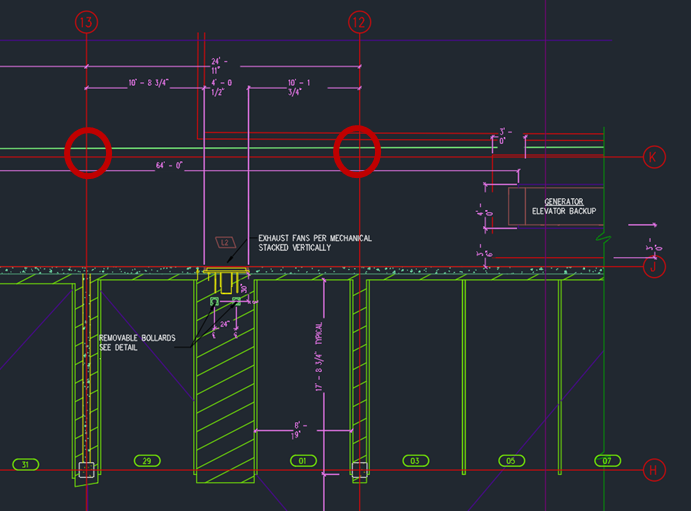

Kontrolní body mohou být také reprezentovány průsečíky mřížkových čar na staveništi. Většina stavenišť má nějaký druh mřížkového systému, který stanoví geodet. Jasně označené průsečíky těchto mřížkových čar obvykle poskytují zřejmé umístění kontrolního bodu.

Jak vypadají kontrolní body na staveništi?

I když se v souboru CAD zdá, že jsou jasně rozmístěné kontrolní body po digitální verzi rozvržení budovy, je důležité najít ty samé kontrolní body i v terénu. Níže jsou některé obrázky, jak mohou kontrolní body vypadat.

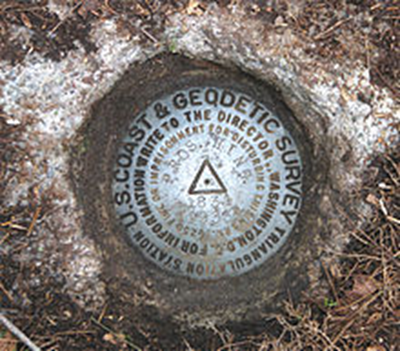

Kontrolní body zapuštěné do země:

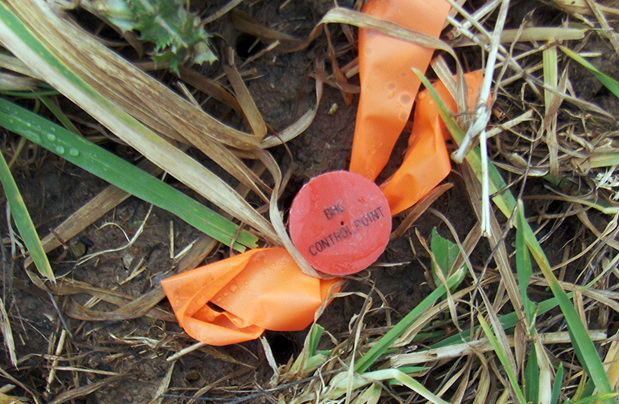

Geodetické hřebíky:

Geodetické body:

Průsečíky mřížkových čar offsetů:

Namontované prizmy:

Namontované reflexní terče:

Ověřte přesnost před prováděním výkresů:

Pokud existují obavy ohledně přesnosti kontrolních bodů na staveništi, spolupráce s generálními dodavateli a geodety za účelem nalezení řešení je obvykle prvním krokem k vyřešení problému. Pokud je kontrola nesprávná, bude i výkres nesprávný.

Naštěstí existuje mnoho funkcí v softwaru Hilti Construction Layout, které lze použít k inspekci měření a přesnosti kontrolních bodů, aby koncový uživatel mohl provést co nejvíce ověření přesnosti a pomoci tak usměrnit tyto diskuze s ostatními členy týmu.
