Jak provést "Stanovení polohy kontrolního bodu"?

Nejprve, pokud potřebujete pomoc s teorií kontrolních bodů nebo tématy přesnosti, prosím podívejte se níže:

• Pochopení, co jsou kontrolní body a jejich důležitost: prosím přečtěte si tento článek
• Pochopení nejlepších uspořádání kontrolních bodů na staveništích: prosím přečtěte si tento článek
• Pochopení témat stability pro přesnost totální stanice: prosím přečtěte si tento článek
• Pochopení, jak řešit problémy se špatnými kontrolními body: prosím přečtěte si tento článek.

Ujistěte se, že jsou vaše data kontrolních bodů správně importována

Než se pokusíte stanovit polohu vašeho přístroje pomocí kontrolních bodů, musíte nejprve mít buď importovány, nebo ručně vytvořeny souřadnice vašich kontrolních bodů ve vašem kontroléru. Prosím ujistěte se, že vaše data mají kontrolní body správně označené.

Jednoduchý způsob, jak zkontrolovat, zda máte v datech kontrolní body připravené k stanovení polohy, je přejít do zobrazení CAD na vašem tabletu:

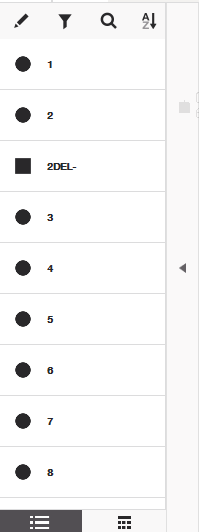

Poté otevřete seznam bodů z bočního menu:

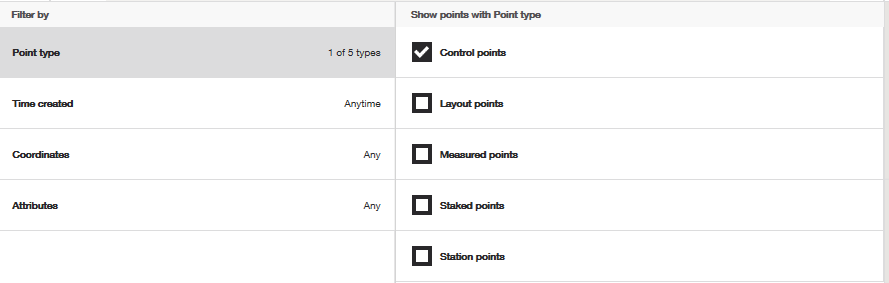

Poté filtrujte pouze kontrolní body stisknutím ikony filtru v horní části seznamu bodů a stisknutím zelené fajfky:

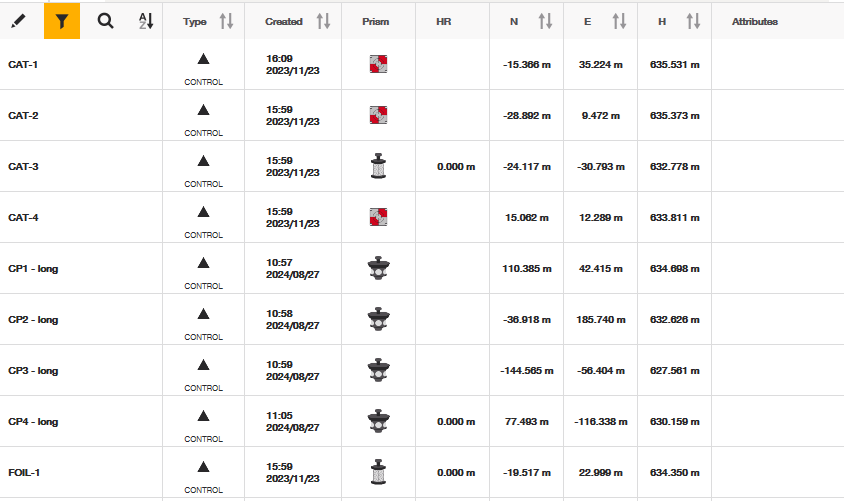

Nakonec si prohlédněte, co zůstalo ve vašem seznamu bodů, a ověřte, že informace jsou správné. Kontrolní body se ve vašem datovém souboru zobrazí jako trojúhelníky. Budou to body na specifických souřadnicích ve vašich datech a software může mít dokonce přiřazený specifický typ prizmy v závislosti na tom, jak byly kontrolní body ve datech založeny.

Pokud se některá data vašich kontrolních bodů zdají být nesprávná, prosím odkažte se na tento článek pro řešení problémů s vaším týmem. Pamatujte, že nesprávná kontrola povede k nesprávnému rozvržení. Pokud vaše kontrolní body nejsou ve vašem seznamu bodů jednoduše označeny jako kontrolní bod, je snadné upravit váš seznam bodů a přeřadit jakýkoli bod, který potřebujete, na kontrolní bod.

Správná příprava pro práci s výškami (pokud je to relevantní)

Pokud je pro vás na tomto projektu důležitá práce s výškovými daty (a nejen 2D), doporučujeme přečíst si tento článek, abyste pochopili, jak stanovit polohu s výškami. Vysvětlí témata výšky tyče, výšky referenčního bodu a výšky stanice.

Otevřete aplikaci pro stanovení polohy kontrolního bodu

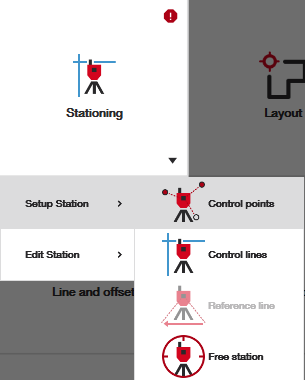

Jakmile potvrdíte, že vaše data by měla být na kontroléru správná, přejděte na aplikaci pro stanovení polohy kontrolního bodu na vaší domovské obrazovce.

Vyberte své kontrolní body a změřte je

Tento krok je jednoduchý, protože měříte to, co máte k dispozici, ale je třeba si před oficiálním měřením kontrolních bodů pamatovat tři základní věci:

1. Ujistěte se, že máte vybraný správný kontrolní bod
2. Ujistěte se, že máte vybraný správný typ prizmy nebo cíle
3. Ujistěte se, že totální stanice zaměřuje vybraný kontrolní bod

Pokud je některá ze tří výše uvedených věcí nesprávná, nezískáte přesná měření kontrolních bodů a tudíž ani přesné stanovení polohy pro rozvržení.

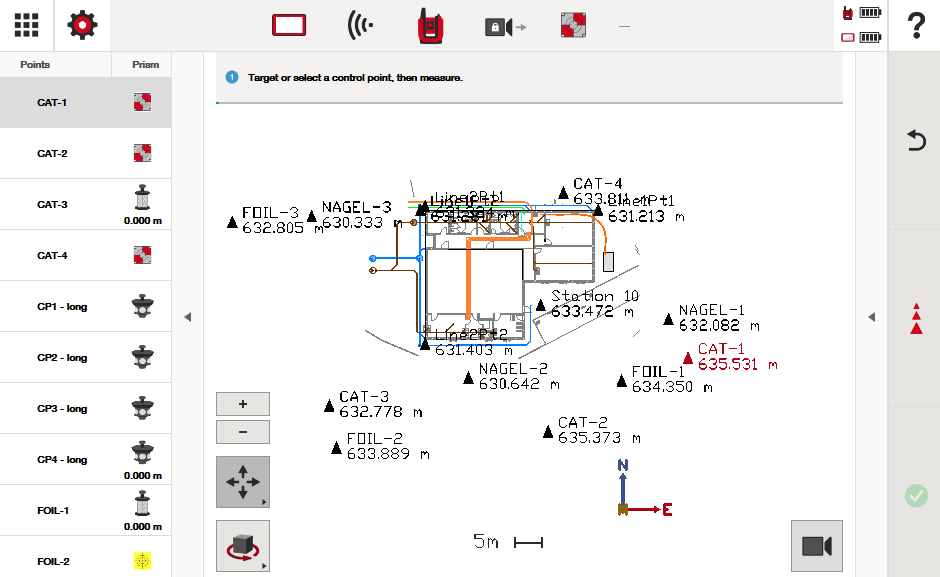

Pro výběr kontrolního bodu jej můžete vybrat buď ze seznamu bodů na boku, nebo jednoduše klepnout na kontrolní bod přímo ve zobrazení CAD:

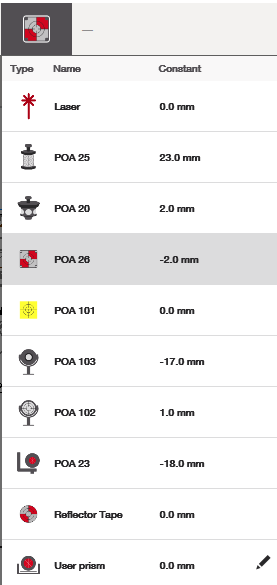

Pokud je cíl v horní části obrazovky z nějakého důvodu nesprávný, změňte jej na typ cíle, který je spojený s kontrolním bodem, který měříte:

Pokud si myslíte, že jste mohli změřit nesprávný bod, nebojte se. Vždy můžete během tohoto procesu znovu vybrat a přeměřit jakýkoli kontrolní bod před tím, než přijmete stanovení polohy. Jednoduše znovu vyberte ten kontrolní bod a přeměřte jej.

Analyzujte svá naměřená data pro kontrolu

Sledujte doporučenou oblast rozvržení na základě vaší tolerance

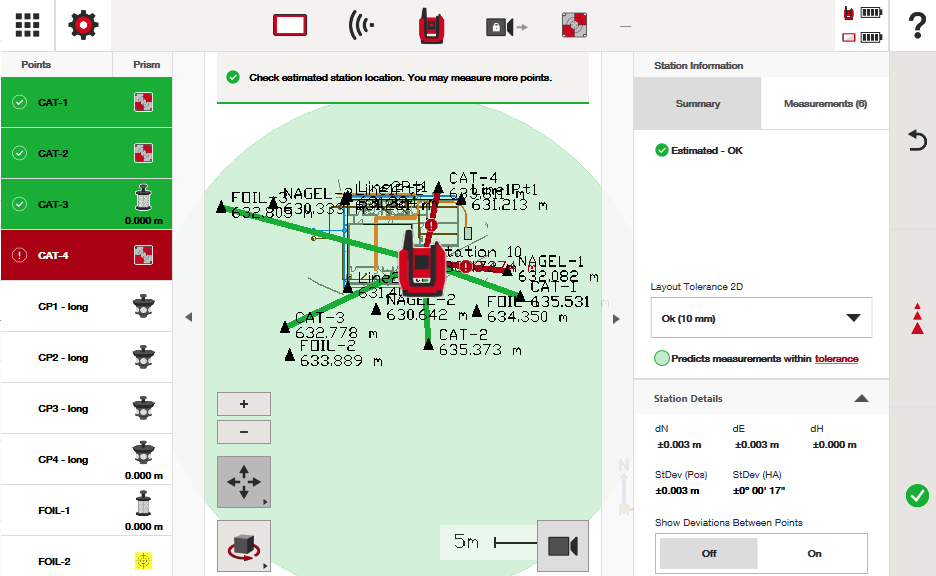

Po změření každého kontrolního bodu si všimnete, že se změní na zelenou nebo červenou barvu v závislosti na nastavení vaší tolerance. Prosím přečtěte si tento článek, abyste pochopili, co je nastavení tolerance. Nastavení tolerance můžete kdykoli upravit v pravém okně.

Pokud vidíte červené body, víte, že bod byl změřen s chybou větší, než je vaše nastavení tolerance. Pokud je zelený, byl změřen s chybou v rámci vaší tolerance. Toto jsou vizuální nápovědy, které vám pomohou zjistit, kde by mohly být problémy.

Také uvidíte zelený toleranční kruh. Ten je také založen na vašem nastavení tolerance. Zelený kruh označuje oblast rozvržení, ve které můžete mít důvěru, že rozvržení bude odpovídat úrovni přesnosti, na kterou je vaše tolerance nastavena. Více informací o tom, jak vám může být tento zelený kruh užitečný, najdete v tomto článku.

Najděte nejlepší doporučené kontrolní body v záložce měření

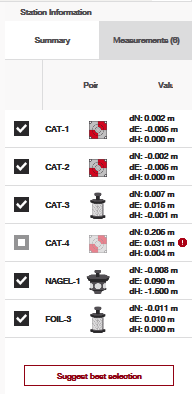

Otevřením záložky měření uvidíte data kontrolních bodů, která jste změřili, jako v níže uvedeném příkladu:

Hodnota odchylky vám ukazuje, o kolik musel software upravit bod z jeho naměřené polohy, aby odpovídal návrhu, který digitální soubor vyžadoval. Všimněte si, že bod "CAT-4" bylo nemožné použít ve výpočtu stanovení polohy. Tento bod vzhledem k ostatním změřeným bodům nebylo možné realisticky přizpůsobit tak, jak návrh požadoval. Tento bod byl příliš vzdálen od svého navrženého umístění (alespoň o 200 mm), aby byl vůbec zvažován.

Všimněte si, že můžete ručně vybrat kontrolní body, které chcete použít jako součást výpočtu stanovení polohy, nebo můžete kliknout na "Navrhnout nejlepší výběr", aby software našel optimální body, které se zdají být nejpřesnější.

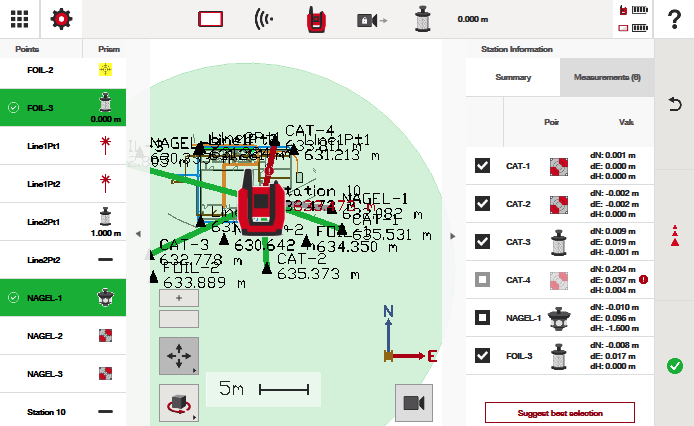

Všimněte si, že když jsme klikli na "navrhnout nejlepší výběr", software našel kontrolní body, které bylo možné použít s nejmenším počtem požadovaných úprav. Odstranil "NAGEL-1" z výpočtu, čímž poskytl co nejširší toleranční kruh podle vaší tolerance.

Opět můžete manuálně kliknout na body, které preferujete použít ve vašem výpočtu; konečný uživatel má vždy kontrolu, pokud jde o rozvržení.

Sledujte odchylky mezi body

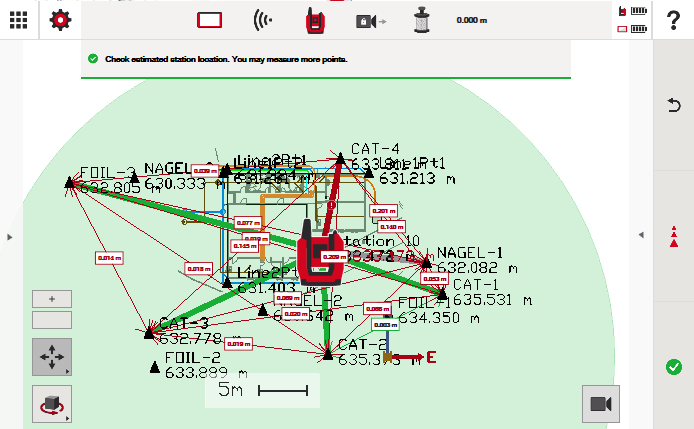

V pravém dolním rohu obrazovky, pod "Detaily stanice", uvidíte možnost zapnout "odchylky mezi body".

To je velmi užitečné pro kontrolu, zda jsou kontrolní body, které jste změřili, přesné vůči návrhu.

Všimněte si, že software ukáže, jak moc jsou body vůči sobě vzdálené na základě očekávané horizontální vzdálenosti, kterou návrh požaduje, což vám ušetří čas, který byste jinak strávili kontrolou těchto odchylek jiným způsobem.

Stiskněte zelenou fajfku, když jste spokojeni s výsledky

Jednoduše stiskněte zelenou fajfku v pravém dolním rohu obrazovky, když jste spokojeni s výsledky stanovení polohy. Vaše hlavní jednotka nyní obdrží specifickou souřadnici, která představuje její polohu na staveništi. Bude znát svou polohu a orientaci, připravena vás vést ve vašich aplikacích.
