Co představuje zelený kruh rozvržení při zaměřování?

Zelený kruh rozvržení je průvodce tolerancí

Při použití kontrolních bodů během procesu zaměřování nejprve totální stanice ověří, jak přesné jsou změřené kontrolní body vůči digitálnímu návrhu. Pokud se vyskytnou jakékoliv chyby měření, bez ohledu na jejich velikost, nástroj vypočítá, jakou úroveň přesnosti může při použití vašich měření kontrolních bodů dosáhnout pro aplikace.

Zelený kruh, který se objeví po zaměření s kontrolními body, představuje pracovní oblast, která bude v souladu s nastavenou tolerancí. Pokud máte v nastavení 2D rozvržení nastavenu toleranci 4 mm (což znamená, že nechcete, aby vaše měření mělo odchylku větší než 4 mm), software se zbarví zeleně pouze nad oblastí, kde vás může s jistotou vést k této úrovni přesnosti.

To znamená, že mimo tento rozsah je pravděpodobné, že požadovaná přesnost nebude dosažena. Naopak pokud jste uvnitř oblasti vymezené zeleným kruhem, můžete rozumně očekávat dosažení této přesnosti.

Upozornění: tento odhad přesnosti nezohledňuje další faktory, které mohou ovlivnit přesnost, jako je vyrovnání prizmatické tyče, chyby při značení na zemi nebo jakýkoli jiný krok ve vašem postupu, který může zavést chyby.

Příklady, jak zelený kruh rozvržení pomáhá:

Snadné rozpoznání špatného nastavení zaměřování:

Podívejte se na následující příklad. Software mi pomáhá pochopit, že moje nastavení zaměřování pravděpodobně není optimální:

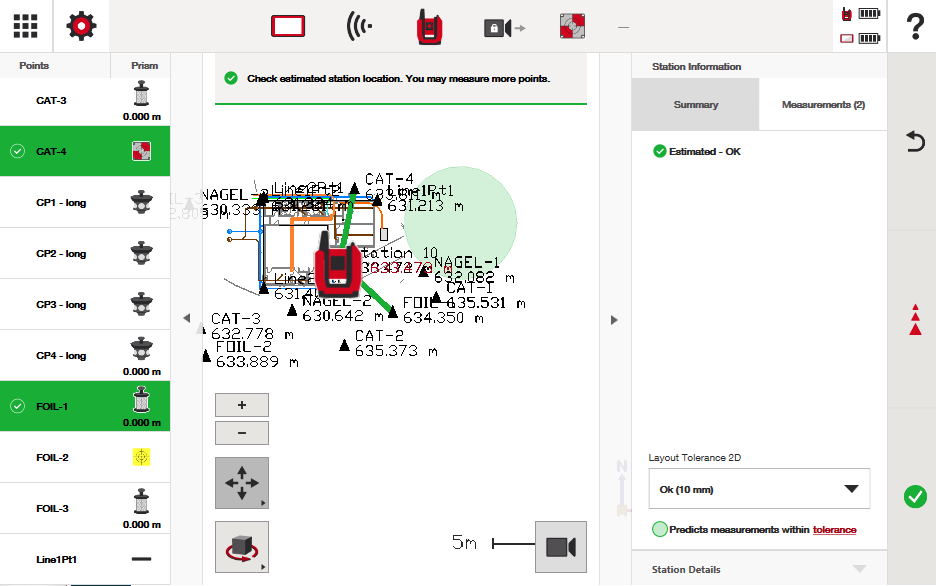

Změřil jsem 2 kontrolní body. V pravém dolním rohu obrazovky vidíte, že moje „tolerance rozvržení“ je 10 mm. Pouze se dvěma kontrolními body a na základě přesnosti mých měření mě software varuje, že totální stanice mě bude schopna vést s přesností 10 mm pouze v malé oblasti označené kruhem. Všechno mimo tuto oblast pravděpodobně nebude přesné.

Měl bych toto zaměřování použít? Pravděpodobně ne. Měl bych najít lepší nastavení kontrolních bodů.

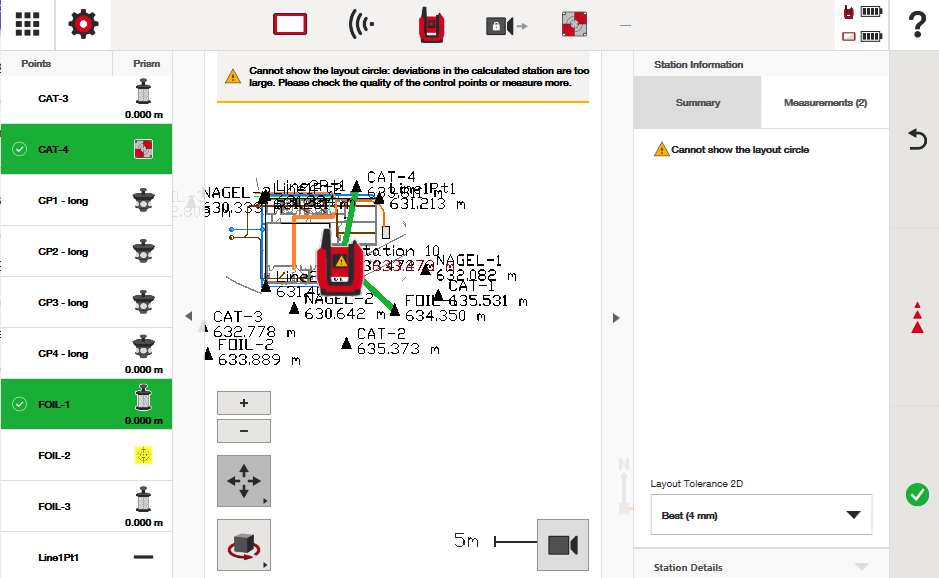

Nyní si všimněte, co se stane, když zvýším toleranci na přesnost 4 mm:

Software mi nebude schopen zobrazit zelený kruh rozvržení – což naznačuje, že nastavení kontrolních bodů je příliš špatné na to, aby bylo možné rozvržení s přesností 4 mm.

Snadné zobrazení, jak vaše kontrolní body ovlivňují potenciál přesnosti:

Nyní, s ohledem na výše uvedený příklad, uvidíme, co se stane se zeleným kruhem rozvržení, když přidáme více kontrolních bodů. Nastavím toleranci na 4 mm pro 2D rozvržení:

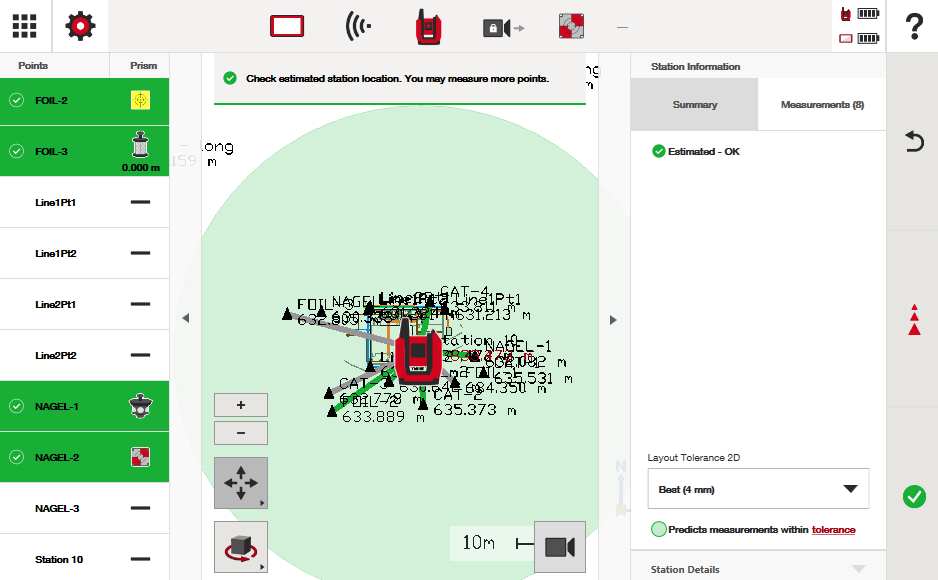

Níže vidíte, že jsem nyní změřil 8 různých kontrolních bodů kolem staveniště a konečně jsem dostal zelený kruh rozvržení, který naznačuje, kde lze udržet požadavky na přesnost 4 mm.

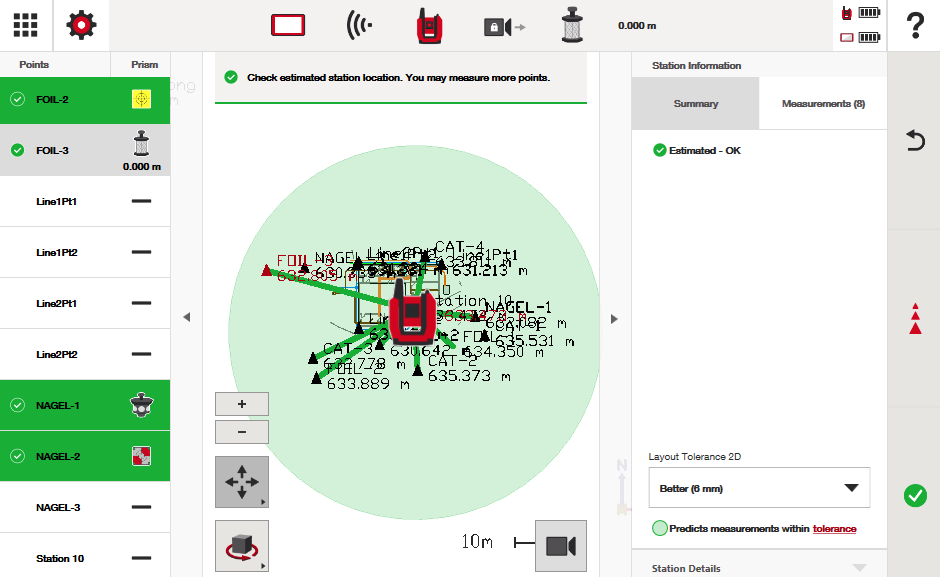

Takto vypadá zelený kruh rozvržení, pokud chci udržet přesnost 6 mm:

Jak můžete optimalizovat zelený kruh rozvržení?

Kromě toho, že zajistíte přesnost kontrolních bodů, nabízí software několik užitečných nástrojů, jak zelený kruh rozvržení co nejlépe optimalizovat.

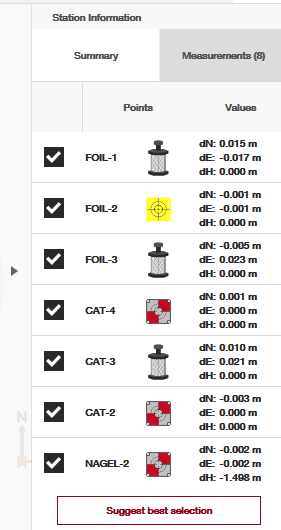

Jakmile změříte své kontrolní body, přejděte na záložku „Měření“ v pravém horním rohu. Zobrazí se vám každý změřený kontrolní bod a také hodnoty odchylek mezi nimi. Pro rychlou definici tyto hodnoty odchylek ukazují, o kolik musel nástroj upravit změřenou polohu kontrolního bodu, aby „seděla“ s digitálním návrhem.

Software ve výchozím nastavení používá všechny změřené kontrolní body k výpočtu zeleného kruhu rozvržení, se kterým chcete pracovat. Nicméně máte možnost manuálně odstranit, nebo nechat software automaticky vyhodnotit, které kontrolní body jsou pravděpodobně nepřesné a snižují váš potenciál přesnosti měření a rozvržení.

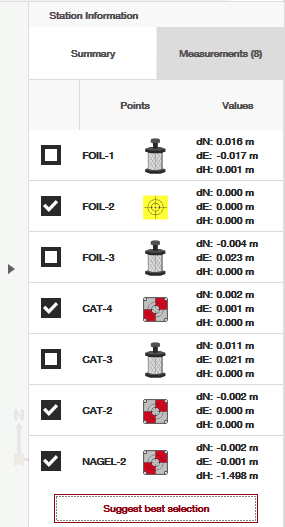

Například klikněte na „Návrh nejlepšího výběru“ v seznamu výše, abyste zjistili, zda software může odstranit některé špatně změřené kontrolní body při výpočtu zaměřování:

Co vidíte, je to, že software dokázal najít kontrolní body, které vám umožní rozvržení s co nejvyšší možnou přesností vzhledem k poskytnutým kontrolním bodům. Při přesnosti rozvržení 4 mm mohu s jistotou rozvrhnout celé staveniště.

Jak nastavení tolerance rozvržení ovlivňuje přesnost při rozvržení?

Totální stanice vás vždy povede k co největší přesnosti, bez ohledu na nastavení tolerance v nástroji. Nastavení tolerance má dvě základní funkce:

1. Způsobit, že se aplikace během práce zbarví zeleně nebo červeně, aby vám vizuálně ukázaly, zda jsou měření v rámci nebo mimo nastavenou toleranci.

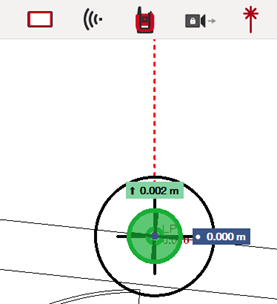

   • Například při toleranci 6 mm během rozvržení se zaměřovací kříž vašeho umístění zbarví zeleně, jakmile se dostanete do 6 mm od vašeho bodu, jak je vidět na následujícím snímku obrazovky.

2. Ukázat realistické pracovní oblasti, které vás během procesu zaměřování udrží v rámci vaší tolerance (jak bylo diskutováno v tomto článku).

Bez ohledu na nastavení tolerance vás nástroj vždy povede k vypočítané „nule“ polohy vašich bodů vzhledem k zaměřování provedenému nástrojem. Pokud je však vypočítaná poloha těchto bodů nepřesná, závisí to jednoduše na pečlivosti uživatele při přesném zaměření nástroje a udržení jeho přesnosti během pracovního dne.

Pro další pomoc s tématy přesnosti si prosím přečtěte tento článek.
