Jak používat „Shift Station“

Účel „Shift Station“

Shift Station lze použít pouze ve spojení s „Control Line Stationing“. Jedná se o možnost upravit souřadnice X,Y totální stanice po dokončení procesu „Control Line Stationing“. Tuto aplikaci můžete potřebovat k ruční úpravě souřadnic totální stanice v závislosti na případných chybách v umístění vašich kontrolních čar během stanování.

Jak je uvedeno v článku „Control Line Stationing“, totální stanice nezohledňuje žádné chyby v procesu Control Line Stationing při výpočtu své polohy souřadnic. Předpokládá, že protínající se kontrolní čáry změřené během stanování se protínají pod přesným úhlem, který vyžaduje digitální soubor.

Pro stručné vysvětlení znovu: První změřená kontrolní čára je považována za přesnou referenční čáru – správně vytyčenou tam, kde to požaduje návrh. První měření druhé čáry je také považováno za přesné měření – říká totální stanici, kde se druhá čára nachází. Totální stanice si pak může vizualizovat, kde se tyto dvě čáry protínají, a může se podle těchto tří bodů správně umístit. Opět předpokládá, že tyto 3 body jsou přesné vůči návrhu na ovladači.

Čtvrtý bod změřený v procesu Control Line Stationing slouží uživateli jako vizuální kontrola, protože pravděpodobně ukáže odchylku chyby (i když malou).

V praxi software počítá chybu pouze ve vztahu k poslednímu změřenému bodu. Teoreticky může být chyba v kontrolních čarách kdekoli mezi nimi. Nalezení těchto chyb a zmírnění jejich dopadu během vytyčování je na koncovém uživateli.

Zde může být Shift Station užitečný.

Demo Shift Station

Postup krok 1: Otevřete Shift Station

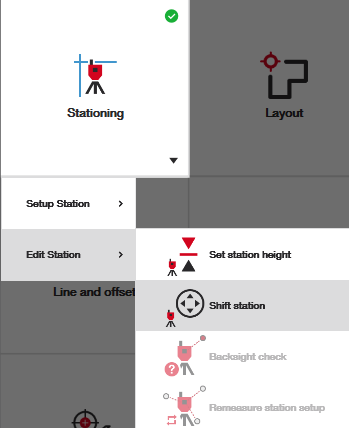

Jednoduše přejděte na úvodní obrazovku a v sekci „Edit Station“ vyberte „Shift Station“.

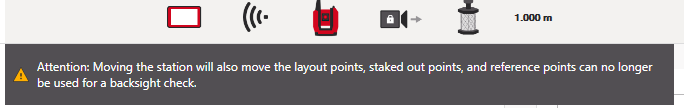

Po otevření budete upozorněni, že software bude toto považovat za zcela nové stanoviště. Pokud byste se vrátili a zkontrolovali dříve vytyčené nebo zaznamenané body s tímto novým stanovištěm, nové stanoviště vás podle posunu povede k nové pozici těchto bodů.

Postup krok 2: Zadejte své posuny

V pravém menu uvidíte hodnotu stanice (souřadnici stanice). Když posunete stanici na východ a sever (X a Y), objeví se nové hodnoty stanice pro vaši referenci:

Posunuto o 20 mm na sever, 15 mm na východ (všimněte si rozdílu v hodnotách stanice):

Samozřejmě se také vizuálně ikona stanice v CAD souboru posune v souladu s těmito novými hodnotami pro vaši referenci.

Postup krok 3: Potvrďte stanování

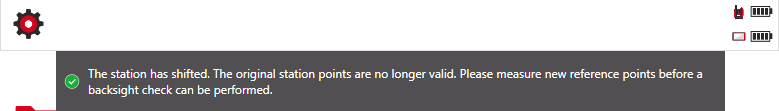

Stiskněte zelenou fajfku a nástroj vás automaticky upozorní, že posun stanice je dokončen. Pokud potřebujete nové body k referenci jako zpětné pohledy během vaší práce, jednoduše použijte měření a záznam k opětovnému změření některých referenčních bodů, které můžete kontrolovat během pracovního dne.
