Stanovení polohy "Přes kontrolní bod" – Jak na to

Účel stanovení polohy "Přes kontrolní bod"

Stanovení polohy "přes kontrolní bod" umožňuje koncovému uživateli sdělit hlavní jednotce, kde se hlavní jednotka nachází, aniž by bylo nutné měřit kontrolní body k "výpočtu" souřadnicové polohy. Uživatel jednoduše nastaví přístroj přímo na souřadnice kontrolního bodu. Často je to velmi přesná metoda stanovení polohy, ale koncový uživatel musí být velmi jistý, že kontrolní bod, který používá pro stanovení polohy, je skutečně také přesný.

Poté může koncový uživatel jednoduše změřit druhý bod (nebo úhel k tomuto bodu) k orientaci úhlu nástroje na staveništi.

Pro kontext, jak to funguje, viz níže:

Aby total station (nebo nástroj pro vytyčování) věděl, kde se nachází na digitálním návrhu, potřebuje tři věci: souřadnici, orientaci a pokud pracuje s výškami, také výškovou hodnotu. Více o každé z těchto věcí níže:

1. Souřadnicové umístění v rámci návrhu:
   • Všechny CAD nebo bodové soubory mají souřadnicový systém a total station bude potřebovat vědět, v jaké souřadnicové poloze se nachází vzhledem k souboru, ve kterém pracuje.
2. Orientaci nebo úhel:
   • Jakmile ví, na jaké souřadnici se nachází, musí vědět, kterým směrem se dívá.
   • Jako příklad si představte, že jste s zavázanýma očima v obývacím pokoji a je vám řečeno, abyste šli směrem do kuchyně. I když víte, ve které místnosti jste, nebudete vědět, kterým směrem začít chodit, pokud neznáte směr, kde je kuchyně. Stejně tak je total station "s zavázanýma očima", dokud neví, kterým směrem se na staveništi dívá.
3. Výšku (volitelně):
   • Pokud jsou vyžadovány výškové hodnoty, potřebuje nejen vědět, kde je a kterým směrem se dívá, ale také jak vysoko je jeho dalekohled nad výškovou hodnotou souřadnice.

Které total station mohou tento typ stanovení polohy provádět?

U Hilti mohou tento typ stanovení polohy provádět pouze POS 150 a POS 180. Vyžaduje to svislý laser, který přesně zaměří dolů pod nástrojem na kontrolní bod pod ním, což nástroje POS umí.

PLT 300 a PLT 400 budou muset použít jinou metodu, například stanovení polohy pomocí kontrolních bodů nebo kontrolních čar.

Jak na to, krok 1: Otevřete stanovení polohy "Přes kontrolní bod"

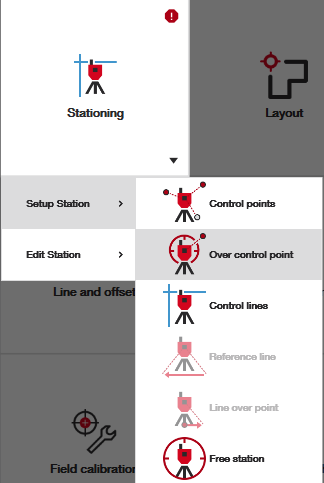

Vyberte možnost stanovení polohy z úvodní obrazovky. Poznámka: budete potřebovat projekt, který již má do projektu importované kontrolní body.

Jak na to, krok 2: Vyberte kontrolní bod, na kterém je vaše total station umístěna

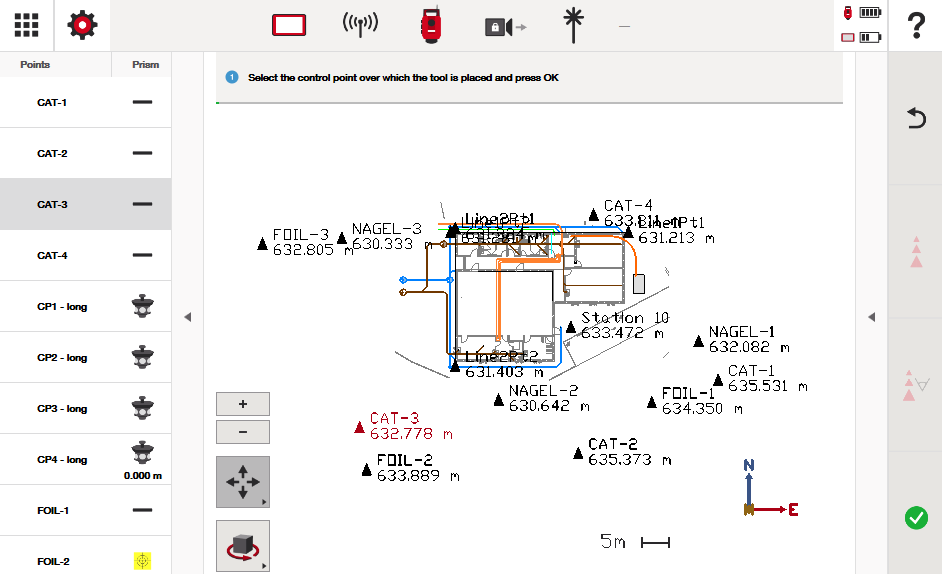

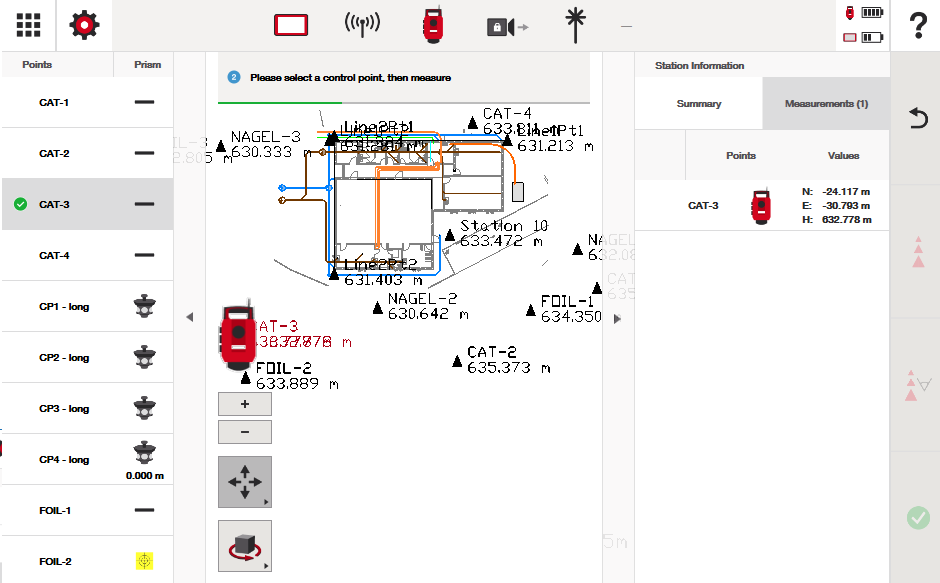

Použijte seznam bodů na levé straně nebo vyberte bod v CAD zobrazení a stiskněte zelenou fajfku pro potvrzení polohy vaší total station. V níže uvedeném příkladu je total station umístěna na bodě CAT-3. Stiskněte zelenou fajfku pro potvrzení, že jste vybrali správnou souřadnici.

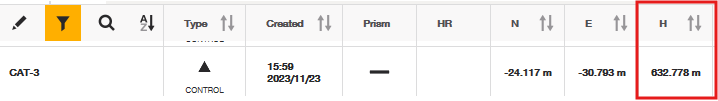

Všimněte si, že souřadnice total station jsou totožné se souřadnicemi bodu CAT-3 (můj vybraný bod) ze seznamu bodů:

Jak na to, krok 3: Nastavte svůj úhel nebo orientaci

Klepněte na druhý kontrolní bod, který měříte, a změřte. V pravé části obrazovky si všimnete, že máte možnost změřit kontrolní bod pouze jako úhel (což znamená, že jednoduše nastavujete orientaci total station), nebo můžete měřit i vzdálenost k tomuto kontrolnímu bodu. Níže jsou obě možnosti vysvětleny:

Měření pouze na základě úhlu:

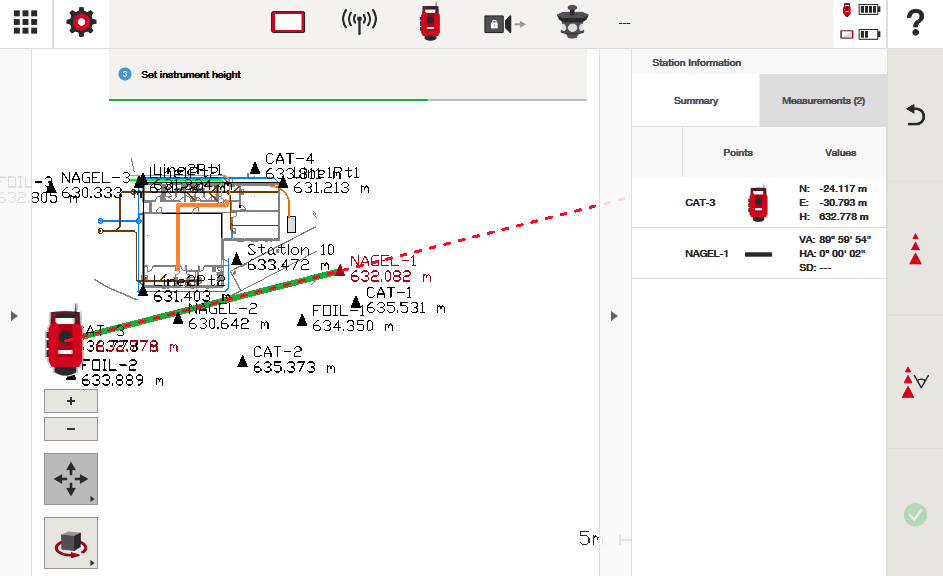

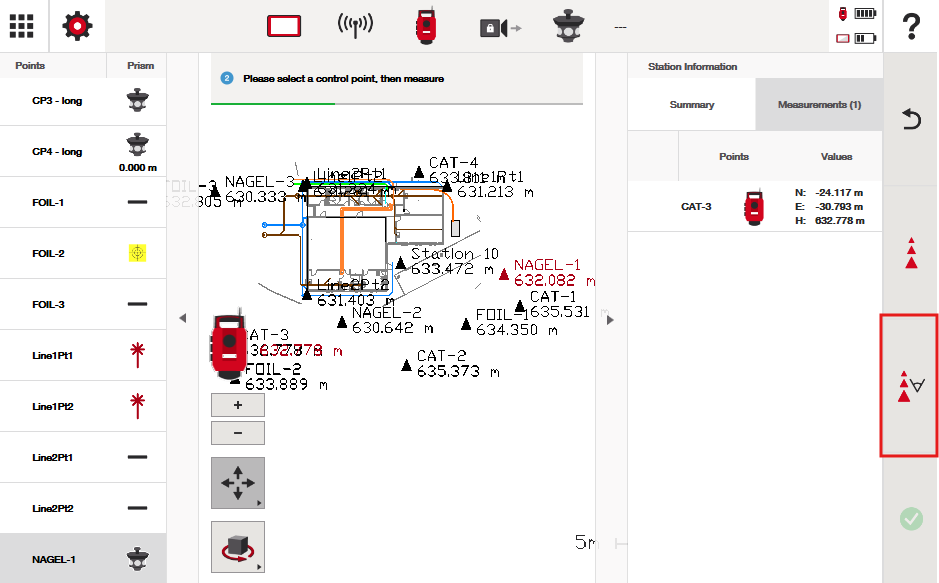

Na snímku obrazovky níže vidíte, že "NAGEL-1" je bod, který je vybrán jako orientační bod pro tento proces stanovení polohy. Je to bod, který hodlám změřit. Také vidíte, že tlačítko "měřit úhel" je zvýrazněno červeně.

Pokud použiji toto tlačítko, říkám total station, že nástroj na staveništi pouze orientuji podle úhlu, pod kterým měří "NAGEL-1". Nepotvrzuji nutně žádné informace o vzdálenosti od mého stanoveného bodu k "NAGEL-1".

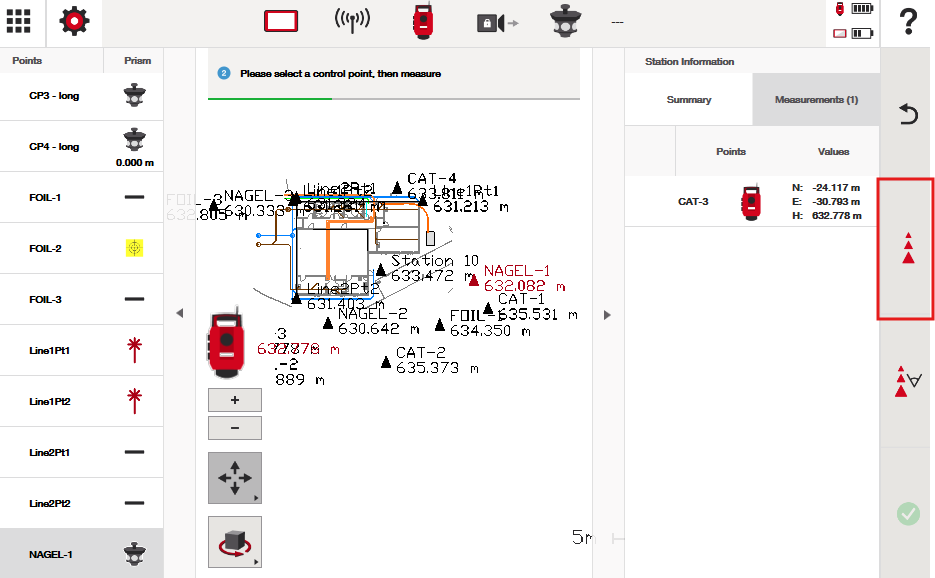

Po kliknutí na tlačítko "měřit úhel" vidíte, že total station má nyní svou orientaci. Nejsou zde žádná data o odchylce, protože total station jednoduše předpokládá, že informace, které jste jí dali, jsou přesné: bod, na kterém je, je správný a úhel, kterým se dívá, je správný.

Odtud jednoduše zadáte výšku přístroje, kterou si probereme níže.

Proč používat možnost úhlu místo možnosti měřit úhel a vzdálenost současně?

Z praktického hlediska mají staveniště často jak kontrolní čáry, tak kontrolní body. Měření pouze podle úhlu vám umožní například nastavit nástroj na kontrolní bod, který leží přímo na kontrolní čáře. Protože je čára viditelná, můžete orientovat total station tak, aby se dívala přímo na kontrolní čáru. Pak můžete vybrat jakýkoli kontrolní bod, který také leží podél této čáry v tomto směru, a změřit. To je zvláště užitečné, pokud jsou kontrolní body ve vašem seznamu bodů podél této kontrolní čáry zakryty podmínkami na staveništi, ale čára je viditelná.

Pokud jsou kontrolní bod a orientační úhel přesné, total station bude schopna také přesně provádět vytyčování a měření. Je na koncovém uživateli, aby přijal nezbytná opatření a provedl potřebné kontroly pro ověření přesnosti nastavení.

Měření na základě úhlu a vzdálenosti:

Na snímku obrazovky níže je zvolena možnost měřit úhel a vzdálenost opět s bodem "NAGEL-1" jako příkladem.

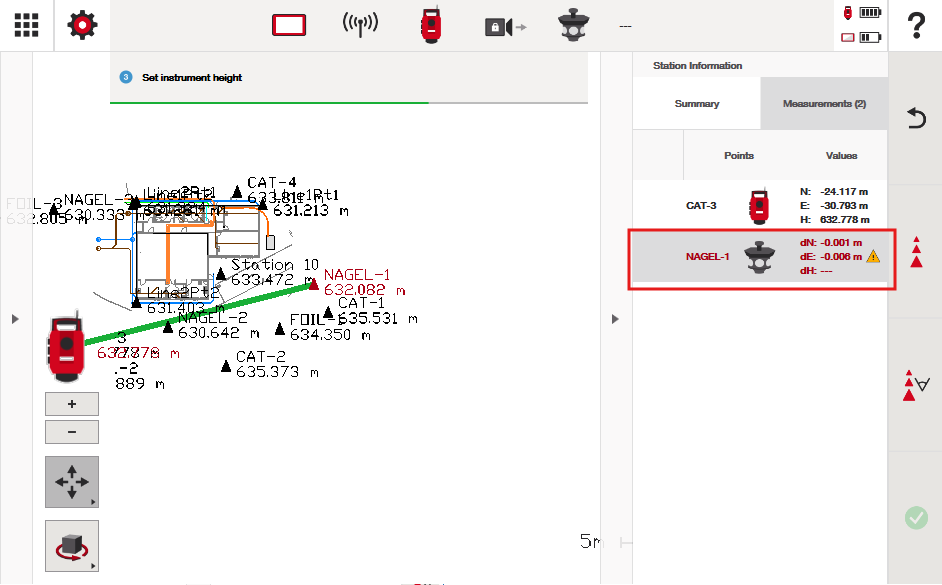

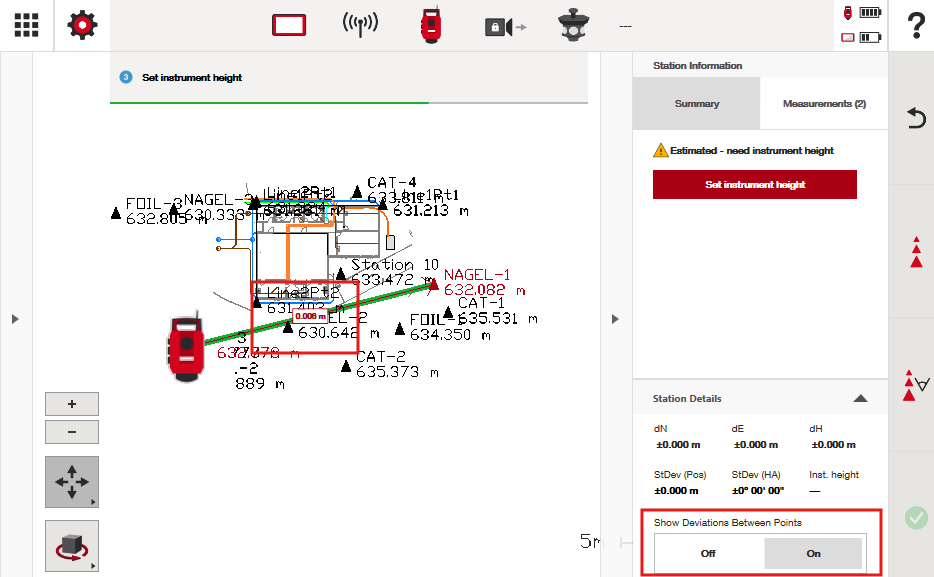

Všimněte si, že na snímku níže, po změření orientačního kontrolního bodu, mi software poskytuje data o odchylce, které si zaznamenávám a zvažuji, abych ověřil, zda je moje kontrolní situace přesná. Jak příklad ukazuje, software mi říká, že bod, který jsem změřil, je technicky o 1 mm příliš daleko na sever od CAD návrhu a o 6 mm příliš daleko na západ od CAD návrhu.

Bez ohledu na tuto odchylku, pokud budu pokračovat v tomto stanovení polohy, total station stále přijme zadaný orientační úhel. Odchylky jsou běžné, protože podmínky v terénu jsou velmi zřídka dokonalé, ale je na koncovém uživateli, aby před zahájením vytyčování provedl kontrolu a odstranil možné chyby.

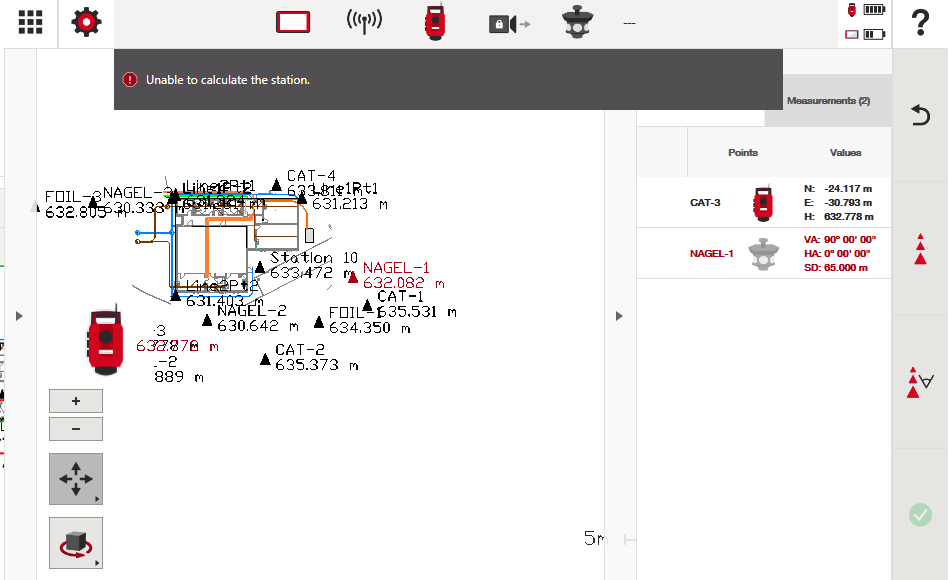

Pokud je bod, který měřím, výrazně mimo praktickou chybu (v níže uvedeném případě bylo mé měření téměř o 1 m mimo místo, kde by bod měl být), total station vám nedovolí pokračovat. Místo toho ukazuje orientaci, ve které byla při měření bodu (VA/HA), a také absolutní vzdálenost, kterou změřila (SD) k bodu. SD znamená, že bere v úvahu nejen horizontální vzdálenost, ale také šikmou vzdálenost, jak daleko byl bod při měření.

Další funkci, kterou můžete použít ke kontrole svých odchylek, je porovnání změřených odchylek s očekávanými hodnotami digitálního návrhu. V níže uvedeném příkladu jsem změřil o 6 mm kratší vzdálenost, než byla očekávaná vzdálenost bodu.

Jak na to, krok 4: Nastavte výšku vašeho nástroje

Pamatujte, že protože stanovení polohy provádíte přes kontrolní bod, total station předpokládá, že výška jeho souřadnice je také výškou kontrolního bodu, nad kterým stanovení provádíte. Během procesu stanovení polohy nastaví výšku stanoviště a přístroje na základě souřadnic tohoto bodu.

Pokud výšky nejsou pro vaše vytyčování kritické, můžete je v nastavení kdykoli vypnout. Více informací o nastavení výšky stanoviště naleznete v tomto článku.

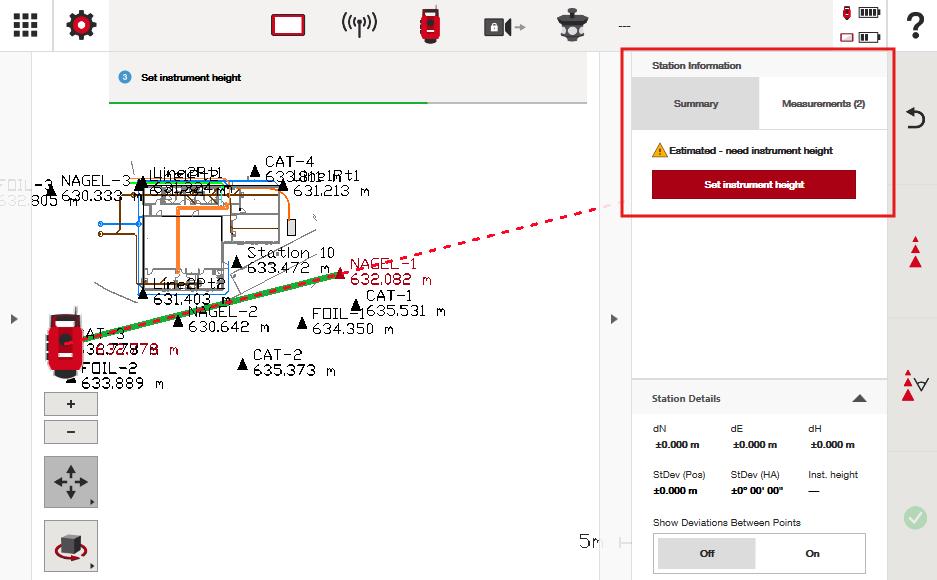

Pro začátek s výškami v tomto procesu stanovení polohy klikněte na "Nastavit výšku přístroje".

Poté si všimnete, že jste automaticky přeneseni na obrazovku "Výška stanoviště", kde je jedinou možností nastavit "výšku přístroje". Je to proto, že total station předpokládá výšku bodu, který jsme použili při stanovení polohy (632,778 m).

Výška přístroje je jednoduše vzdálenost od země, kde se nachází bod, na kterém stojíte, ke středu dalekohledu, který je na hlavní jednotce označen křížovým zaměřovačem. Je důležité tuto vzdálenost uvést, aby total station věděl, jak vysoko je jeho dalekohled nad souřadnicovým bodem, a tím mohl přesně měřit výšky během práce.

Můžete se kdykoli později vrátit a upravit výšku stanoviště na úvodní obrazovce. Budou vám k dispozici i další možnosti výšky referenčních bodů.
