Co znamenají informace v "Podrobnostech stanice" během stanování?

"Podrobnosti stanice" odhalují důvěru v polohování po stanování

Obrazovka "Podrobnosti stanice" se zobrazí během procesů stanování, které vyžadují, aby totální stanice vypočítala souřadnicovou polohu vzhledem ke kontrolním bodům, které měří, například při stanování kontrolních bodů. Stručně řečeno, podrobnosti stanice odhalují potenciální chyby a úroveň důvěry v souřadnicové polohování, které si totální stanice pro sebe vypočítala.

Může být obtížné (a zastrašující) snažit se interpretovat, co obrazovka podrobností stanice znamená. Proto, zatímco HCL zobrazí podrobnosti o chybách polohování stanice, použije také jiné metody k poskytnutí vizuálů, které pomohou pochopit důsledky chyb zobrazených na této obrazovce podrobností. Nástroje jako nastavení tolerance a vizuály jako zelený kruh rozvržení jsou velmi užitečné pro pochopení přesnosti stanování například a jsou velmi intuitivní.

Pokud máte potíže s pochopením podrobností stanice, zkuste proto použít nastavení tolerance a vizuály ze zeleného kruhu rozvržení, abyste zjistili, zda je vaše přesnost stanování vhodná pro vaši práci. Níže je však obrazovka Podrobnosti stanice vysvětlena podrobněji.

"Podrobnosti stanice" vysvětlují informace o stanici ze scénáře "nejlepšího přizpůsobení"

Pokud si pamatujete koncept stanování s kontrolními body, totální stanice jednoduše měří každý kontrolní bod a určuje, jak dobře nastavení kontrolních bodů odpovídá uspořádání kontrolních bodů v digitálním návrhu.

Je praktické (a rozumné) předpokládat, že během stanování pravděpodobně existují nějaké chyby, protože nikdo není dokonalý. Proto je důležité získat co nejvíce informací o těchto chybách, aby se jejich vliv při rozvržení a měření zmírnil.

Když hlavní jednotka měří každý kontrolní bod a snaží se je přizpůsobit návrhu, provádí analýzu "nejlepšího přizpůsobení". Jinými slovy, určuje, které kontrolní body jsou pravděpodobně přesnější než jiné na základě úhlů a měření, která mezi nimi provádí, přičemž také zohledňuje měření vzdálenosti, která provádí od hlavní jednotky ke kontrolním bodům. Na pozadí probíhá mnoho triangulace.

Se všemi těmito různými měřeními – úhlovými a vzdálenostními – totální stanice pak určuje svou souřadnicovou polohu vzhledem k těmto kontrolním bodům. Opět je to po provedení analýzy "nejlepšího přizpůsobení" s poskytnutými kontrolními body.

Pochopení "Podrobností stanice" – příklad

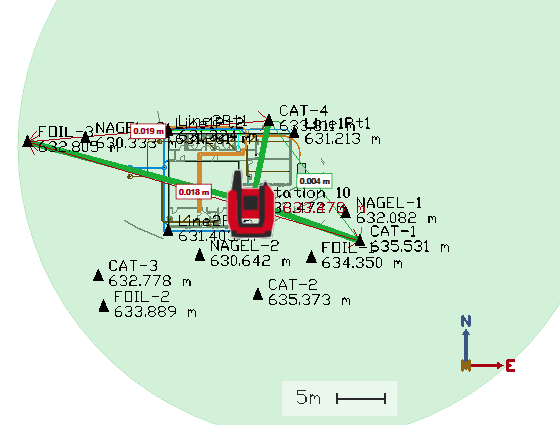

V příkladu níže uvidíte, že jsem změřil 3 kontrolní body na mém pracovišti: CAT-4, FOIL-3 a CAT-1

Je patrné, že mezi změřenými body existují některé chyby:

• FOIL-3 k CAT-4 má vzdálenost o 19 mm kratší než návrh
• CAT-4 k CAT-1 má vzdálenost o 4 mm delší než návrh
• CAT-1 k FOIL-3 má vzdálenost o 18 mm kratší než návrh

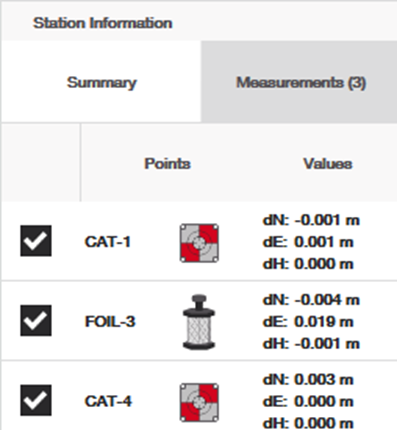

Totální stanice toto pozoruje a poté najde "nejlepší přizpůsobení" těchto kontrolních bodů, aby spolu fungovaly. Ukazuje, jak to udělala, zobrazením obrazovky informací o stanici pro vaše změřené body:

Pro analýzu "nejlepšího přizpůsobení" totální stanice pravděpodobně rozpoznala, že CAT-4 a CAT-1 byly pravděpodobně lepší nebo přesnější kontrolní body, a že FOIL-3 pravděpodobně vedl k chybám. Proto vidíte, jak "pohnula" kontrolními body z jejich změřené polohy na to, co by je nejlépe přizpůsobilo dohromady.

Například u FOIL-3 byla posunuta o 4 mm na jih a 19 mm na východ od návrhu plánu.

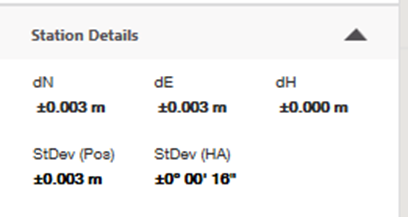

Poté, co provedla toto nejlepší přizpůsobení, odhalí v panelu "Podrobnosti stanice", jak je přesvědčená, že se nachází na souřadnici, kterou si pro sebe vypočítala:

Všimněte si, že každá hodnota má ikonu (+/-). To naznačuje, že na souřadnicové poloze, kterou totální stanice určuje pro sebe, má potenciální chybu polohy 3 mm sever/jih, 3 mm východ/západ, horizontální úhlovou chybu +/- 16 obloukových sekund úhlu. To vše vede nakonec k její "chybě polohování" +/- 3 mm.

Co to znamená pro vaše aplikace, bude nejlépe odhaleno zeleným kruhem rozvržení podle vašich nastavení tolerance. Pokud si kladete otázku, zda je toto "dobré" stanování, je to na vás, abyste rozhodli, protože ano, chyby existují, ale proces stanování zajišťuje, že máte dostatek informací, abyste viděli, jaké tyto chyby mohou být a jak mohou ovlivnit vaši práci.

Znamenají chyby v "Podrobnostech stanice", že nebudu přesný?

Je důležité pochopit, že když stanujete nástroj, jednoduše vypočítává, kde se nachází souřadnice hlavní jednotky. Po stanování nástroje samozřejmě totální stanice rozvrhne a změří body přesně podle jejich návrhových rozměrů s přihlédnutím k tomu, že koncový uživatel pečlivě udržuje svou prizmatickou tyč v rovině, nastaví správné povětrnostní podmínky atd. Mnoho faktorů kromě samotného polohování může ovlivnit přesnost.

Pokud jde o "chybu polohování", znamená to, že pokud byste se vrátili jiný den a znovu stanovali na kontrolních bodech, může existovat malá milimetrová chyba v poloze bodů mezi různými stanováními den za dnem.

Proto je nejlepší praxí založit velmi stabilní kontrolní body pro vaše pracoviště a používat je konzistentně během celého projektu. Pomáhá to udržet vaše rozvržení a měření konzistentní a přesné den za dnem. Více informací o nejlepších postupech pro kontrolní body naleznete v tomto článku.
