Jak importovat a exportovat výkresy pro použití s HCL?

Ukázka importu výkresů

Ukázka exportu výkresů

Jaké typy souborů lze použít pro digitální výkresy v HCL?

Tablet HCL v současné době přijímá soubory .dwg, .dxf a .ifc s výkresy, které lze do tabletu importovat.

To znamená, že do tabletu lze nahrát 2D i 3D modely. Je důležité si uvědomit, že software tabletu obsahuje také nástroje pro kreslení, pomocí kterých můžete kreslit prvky CAD, které lze v případě potřeby později exportovat jako součást výkresu (viz níže).

Funguje software také se soubory PDF?

Ne, soubory PDF nelze importovat ani převádět přímo v HCL. Pokud pracujete se soubory PDF, doporučujeme vyžádat si původní verzi CAD, ze které byl soubor PDF exportován. Pokud to není možné, použijte software CAD a odborníka, který převede soubor PDF zpět do jednoho z výše uvedených typů souborů, abyste jej mohli použít v tabletu (obvykle je to možné pouze v případě, že je soubor PDF vektorový). Buďte však velmi opatrní a ověřte, že měřítko je správné.

Pokud máte pochybnosti ohledně některého z digitálních souborů, dobrým prvním krokem je obrátit se na určené oddělení tvorby výkresů.

Jak importovat výkresy

Krok 1 – Otevření projektu

Začněte otevřením nabídky Projekt – nejprve budete muset vytvořit nebo otevřít projekt, do kterého chcete importovat soubor s výkresem.

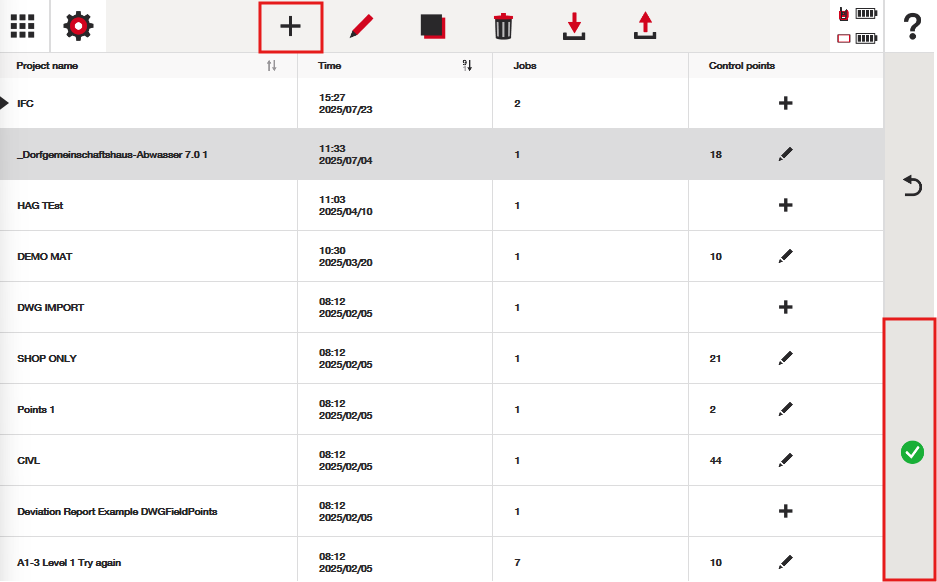

Nový projekt vytvoříte klepnutím na ikonu „plus“ v horní části obrazovky. Projekt můžete také otevřít stisknutím zeleného zaškrtnutí a následným přechodem na obrazovku „zakázky“, kde lze výkres importovat:

Krok 2 – Klepnutí na tlačítko Importovat u správné zakázky

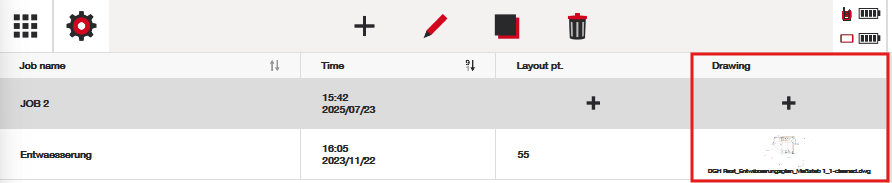

Klepnutím na ikonu „+“ ve sloupci výkresu přidáte nový výkres, nebo klepnutím na miniaturu existujícího výkresu nahradíte výkres, který již existuje:

Krok 3 – Import výkresu

Ve vyskakovacím okně uveďte, že chcete importovat výkres:

Krok 4 – Výběr výkresu a správných jednotek

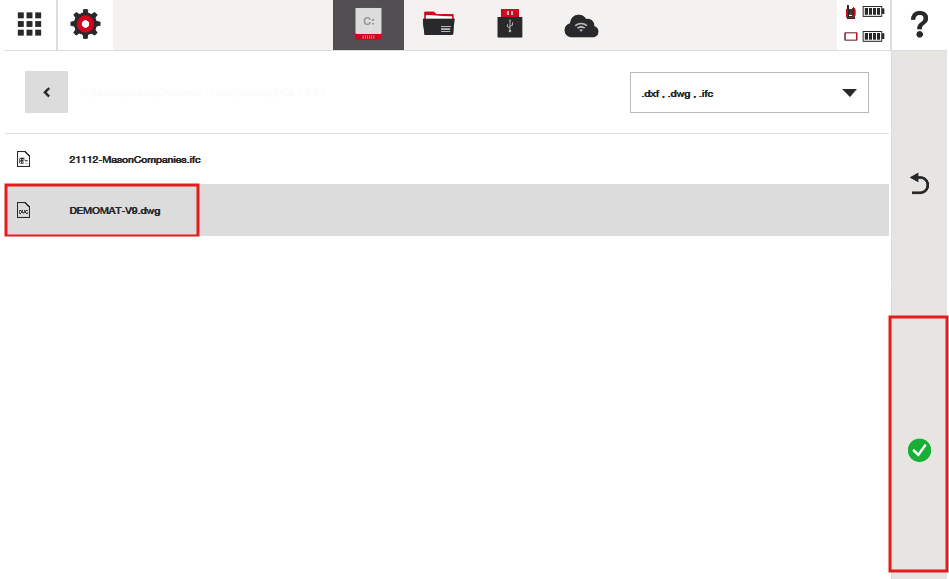

Vyhledejte výkres v cestě k souboru a stiskněte zelené zaškrtnutí:

Vyberte správné jednotky a stiskněte zelené zaškrtnutí:

Porozumění pojmu „Jednotky:“

Výkresy CAD neboli digitální výkresy se skládají z čar, oblouků, kružnic atd. Každý z těchto prvků má přirozeně určitou délku nebo informace o geometrii. Například určitá čára může být dlouhá 10 „jednotek“, poloměr kružnice může mít šířku 3 „jednotky“ atd. Kresliči definují, v jakých „jednotkách“ chtějí pracovat, v nastavení svého návrhového softwaru.

Několik příkladů:

• U inženýrských výkresů se často používají METRY (v USA se často používají desetinné STOPY)
• U architektonických výkresů se často používají MILIMETRY (v USA se často používají PALCE)

Pokud si nejste jisti, jaké jednotky byly pro váš výkres použity, měli byste se nejprve zeptat kresliče nebo strany, která výkresy poskytla. Nezapomeňte však, že můžete také postupovat metodou pokus–omyl: výkres importujte a pomocí měřicích aplikací HCL pro CAD zkontrolujte rozměry, abyste ověřili, že se vzdálenosti zobrazují správně. Pokud jsou rozměry v nesprávném měřítku (zobrazují se příliš velké nebo příliš malé), jednoduše výkres znovu importujte s jiným typem jednotek.

Vždy je vhodné spolupracovat s projektovým týmem a ověřit, že byly výkresy importovány správně.

Krok 5 – Ověření správnosti importu

Software HCL obsahuje několik nástrojů, které umožňují zkontrolovat měřítko výkresu:

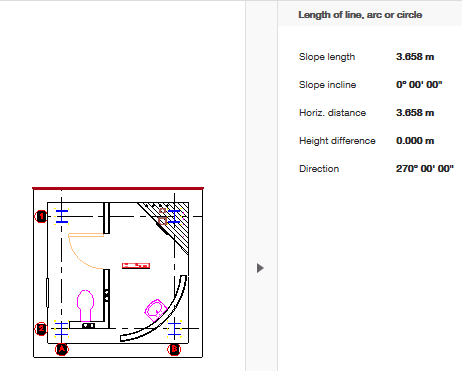

Pomocí těchto nástrojů můžete zobrazit informace o datech CAD a ověřit, zda se čáry zobrazují správně:

Kromě toho můžete ověřit, že výkres spadá do oblasti umístění importovaných bodových dat. Pokud se body nezdají být na správných místech, pravděpodobně se jedná o problém s jednotkami – buď u výkresu, nebo u bodů. Bude nutné to prověřit:

Použití měřítka na obrazovce

Jednoduše můžete také výkres vždy přibližovat a oddalovat a sledovat měřítko v dolní části obrazovky, abyste ověřili, zda odpovídá obecnému měřítku výkresu. Pokud je měřítko nepřiměřené, mělo by to být zřejmé:

Tipy pro řešení problémů, když se nezobrazuje žádný výkres

Někdy se po importu výkresu zdá, že byl importován prázdný výkres – po otevření souboru CAD se nic nezobrazuje. Existují čtyři hlavní důvody, které lze prověřit:

1. Soubor CAD obsahuje prvky, které jsou od sebe extrémně vzdálené: Po importu souboru CAD se tento soubor při prvním zobrazení zobrazí oddálený na rozsah celého výkresu. Pokud soubor CAD z jakéhokoli důvodu obsahuje objekty, které jsou od sebe extrémně vzdálené (dokonce tisíce metrů), bude při úplném oddálení vypadat téměř prázdný. Požádejte kresliče, aby soubor zkontroloval a ověřil, že obsahuje pouze relevantní informace. To by mělo tento problém vyřešit.
2. Soubor CAD neobsahuje očekávané prvky: K tomu může dojít, pokud se kreslič domníval, že poskytl soubor se všemi relevantními objekty, ale ve skutečnosti se objekty nezobrazují. Často to souvisí s problémem externích referencí v CAD, kdy počítačový software používaný kresliči vyvolává dojem, že objekty jsou součástí souboru, ale ve skutečnosti jsou viditelné pouze dočasně. Opět by vám s řešením tohoto problému mělo pomoci obrátit se na kresliče.
3. Soubor CAD (nebo bodový soubor) je importován s nesprávnými jednotkami: Pokud je výkres CAD importován do zakázky, která obsahuje body v jiném měřítku než soubor CAD, může se stát, že CAD bude ve srovnání s body tak malý, že bude téměř neviditelný (nebo naopak). Jedná se jednoduše o problém s jednotkami – buď byly body importovány s nesprávnými jednotkami, nebo tomu tak bylo u souboru CAD. Ověření jednotek CAD a případná kontrola, zda byly správně importovány také body, by měla vyřešit problémy s měřítkem a zarovnáním.
4. Soubor CAD neodpovídá souřadnicovému systému bodového souboru: Někdy je soubor CAD importován do zakázky, která již obsahuje body. Pokud se tyto body nacházejí v jiném souřadnicovém systému než soubor CAD, mohou se zobrazit velmi daleko od CAD, takže CAD bude vypadat extrémně malý. Pokud se setkáte s tímto problémem, může se jednat pouze o nesoulad souřadnicových systémů bodů a souboru CAD. Vysvětlení problému kresliči a straně odpovědné za poskytnutí bodových dat by mělo pomoci zahájit řešení tohoto problému.

Může se také zobrazit následující chyba, která vám může zabránit v importu výkresu „Některé hodnoty nadmořské výšky jsou mimo podporovaný rozsah. Výkres nelze importovat.“ Pokud se tato zpráva zobrazí na obrazovce, je to proto, že prvky CAD v souboru CAD se nacházejí ve velmi rozdílných výškách (mimo rozumnou vzdálenost pro stavební projekt). Doporučujeme zjistit, zda může projektant prvky ve výkresu zkontrolovat a odstranit nebo opravit objekty v extrémních výškových rozsazích.

Co dělat, pokud se výkres jednoduše neimportuje nebo nefunguje?

Je možné, že soubor s výkresem je pro načtení modulem BIM příliš složitý. HCL používá ke čtení souborů CAD a IFC modul BIM, ale samo o sobě není softwarem pro tvorbu výkresů. Doporučujeme vždy požádat kresliče o zjednodušení výkresů a jejich redukci na prvky důležité pro vytyčení. Celkový proces vytyčování se pravděpodobně zlepší. Důležitá je složitost a účel. Pro vytyčování v terénu jsou nejvhodnější zjednodušené modely.

Omezení velikosti souboru neexistuje – soubor o velikosti 2 MB může fungovat hůře než soubor o velikosti 150 MB a naopak. Zkuste výkres nahrát, a pokud narazíte na problémy, například že se soubor nenačte nebo že je obtížné se v něm orientovat, spolupracujte s kresličem a zjistěte, zda jej lze zjednodušit, například sloučením některých prvků, odstraněním dekorativních prvků nebo nepotřebných 3D objektů, odstraněním geodetických podkladů, úpravou více profesí navrstvených na sebe atd.

Další informace o výkresech a o tom, co může zhoršit výkon:

Čím více „entit“ výkres obsahuje, tím větší je pravděpodobnost, že bude mít problémy – jeden malý dekorativní šrafovací prvek, který je rozložený, se může změnit na tisíce malých úseček. Totéž se stane při rozložení vložených bloků. Problémy může způsobovat také velký rozsah souřadnic (výkres pokrývá stovky tisíc metrů) nebo velké posuny Z (výšky). To zatěžuje hloubkové buffery GPU. Roli mohou hrát také hladiny. Zkuste snížit zatížení vypnutím hladin, které nejsou pro vaše vytyčení důležité, aby se tablet nepokoušel načíst „vše“ najednou.

Jak exportovat výkresy

Krok 1 – Otevření projektu

Stejně jako při importu musíte export zahájit otevřením projektu:

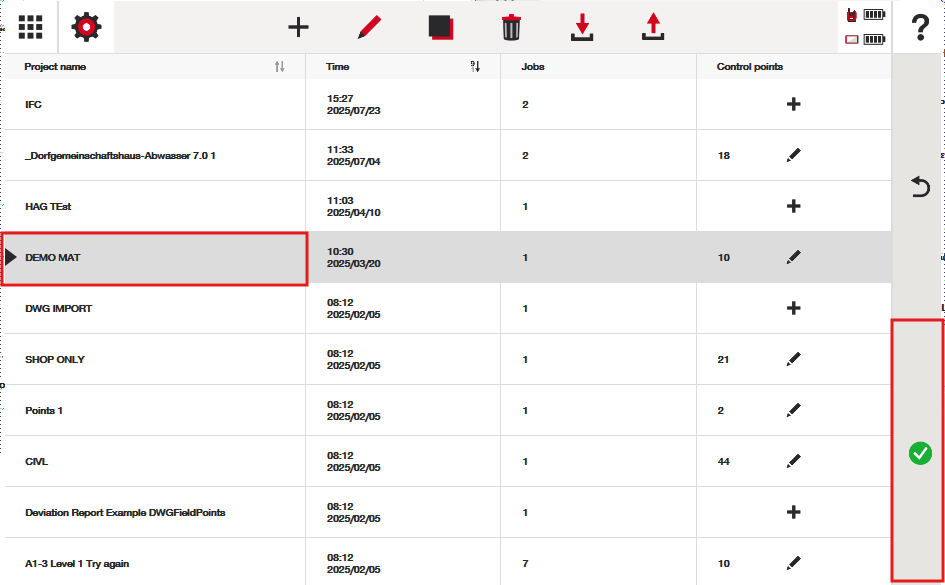

Vyhledejte projekt v seznamu a stisknutím zeleného zaškrtnutí otevřete nabídku „zakázky“:

Krok 2 – Klepnutí na tlačítko Exportovat u správné zakázky

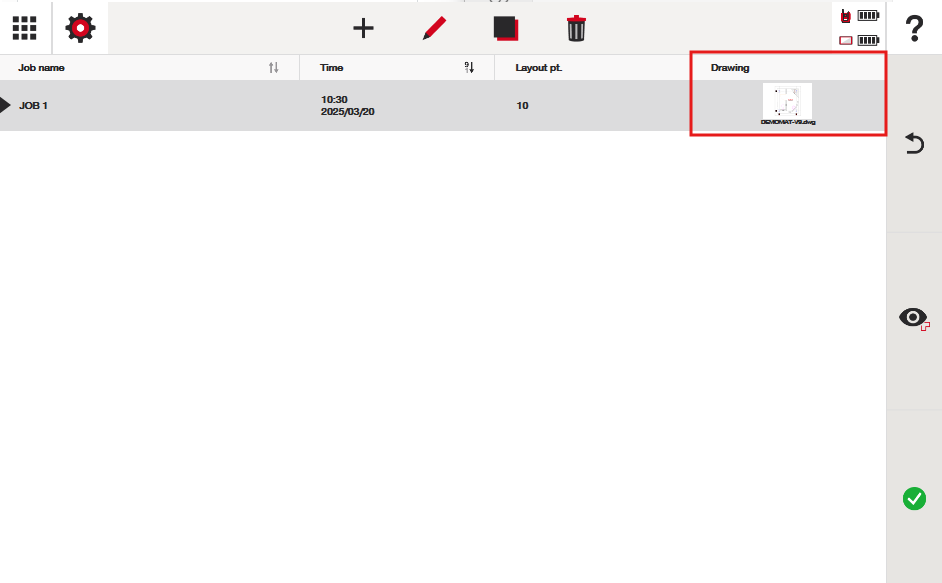

Klikněte na miniaturu výkresu v zakázce, kterou chcete exportovat, a stisknutím zeleného zaškrtnutí otevřete možnost exportu výkresu:

Poté můžete vybrat cestu k souboru, do které chcete výkres exportovat.

Tipy pro export:

Nezapomeňte, že software exportuje všechny prvky CAD, které vidí v „zobrazení CAD“ vašeho výkresu. Pokud se na některé hladině nachází bod nebo čárová kresba, tato data se exportují. Pokud jsou v nabídce hladin některé hladiny zapnuté nebo vypnuté, budou zapnuté nebo vypnuté také při otevření CAD v jiném softwaru založeném na CAD.

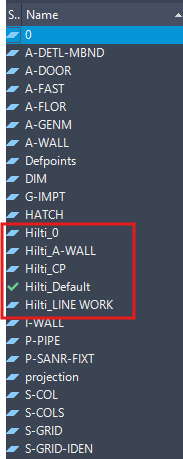

Pokud jste do projektu přidali nějaké čáry nebo body, budou přidány do hladin „Hilti“, jak naznačuje níže uvedený snímek obrazovky ze softwaru AutoCAD. Kresličům to pomáhá rychle identifikovat, co bylo přidáno prostřednictvím softwaru HCL a co bylo v původním souboru CAD.

Nezapomeňte, že HCL nemůže odstranit ani přesunout žádné prvky CAD pocházející z původního souboru CAD, může pouze zapínat a vypínat hladiny. Kreslič tak má jistotu, že původní digitální návrh nelze při vložení do softwaru úmyslně ani náhodně změnit.

To znamená, že všechny čáry nebo body (stanovištní body, měřené body, vytyčené body nebo body pro vytyčení) budou při exportu součástí souboru CAD ve vlastní hladině Hilti.

V jakých jednotkách se soubor CAD exportuje?

Nezapomeňte, že soubory CAD mají k souboru přiřazené „jednotky“. Pokud je například čára v CAD dlouhá 3 jednotky, software musí určit, zda se jedná o 3 stopy, metry, milimetry atd.

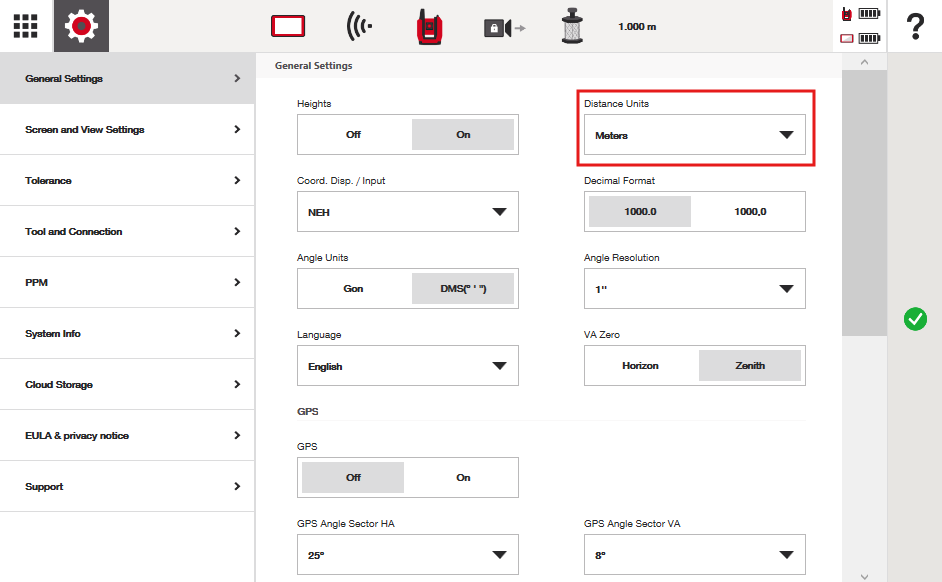

HCL exportuje soubor CAD v jednotkách nastavených v nabídce nastavení. Na níže uvedeném snímku obrazovky jsou jednotky vzdálenosti nastaveny na „metry“, takže můj soubor CAD bude také exportován v metrech. Pokud plánujete exportovaný soubor sdílet s ostatními, měli byste to koordinovat s kresličem.
