Co jsou kontroly zpětného zaměření a proč jsou důležité?

Jaký je účel kontroly zpětného zaměření?

Kontrola zpětného zaměření umožňuje koncovým uživatelům zkontrolovat, zda totální stanice stále rozpoznává kontrolní body, které změřila během nastavení, jakožto nacházející se na stejném místě. Pokud během kontroly zpětného zaměření dojde k chybám, doporučuje se opětovné nastavení stanice.

Chyby při kontrolách zpětného zaměření jsou obvykle spojeny s tím, že na totální stanice působí vítr, vibrace, stabilita stativu nebo dokonce mírné nárazy. Kontroly zpětného zaměření jsou rychlé a měly by být prováděny pravidelně během práce. Obvykle se doporučuje provádět kontrolu zpětného zaměření každých 60 minut, což je stejná frekvence jako automatická kalibrace PLT 400.

Pokud jsou chyby při kontrolách zpětného zaměření výrazně velké, zkontrolujte, zda prostředí na staveništi nezpůsobuje sklouznutí nebo posun nástroje, nebo zda vibrace neovlivňují kotvení nástroje. Také zkontrolujte, zda jsou body použité při kontrolách zpětného zaměření spolehlivé – zda se samotné body nepohnuly nebo nebyly na staveništi posunuty.

Tento článek o stabilitě nástroje a tento článek o osvědčených postupech u kontrolních bodů vám mohou pomoci při řešení opakujících se problémů s kontrolami zpětného zaměření.

Jak provést kontrolu zpětného zaměření

Krok 1 - Otevřete aplikaci

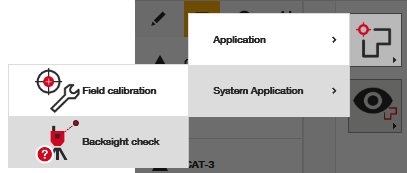

Aplikace kontroly zpětného zaměření vám bude k dispozici, pokud pracujete na projektu, který dokončil stanovení polohy s kontrolními body. Najdete ji v systémových aplikacích:

Po otevření vás aplikace upozorní na svůj účel, že znovu měříte kontrolní body, abyste zkontrolovali odchylky po původním stanovení polohy:

Krok 2 - Vyberte kontrolní bod pro měření

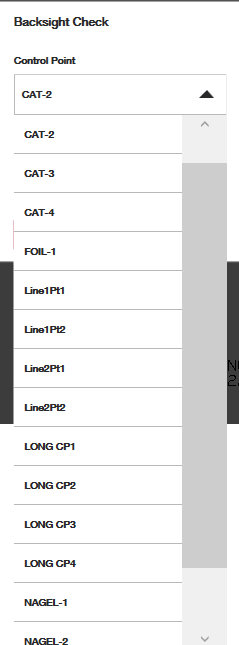

Zobrazí se vám celý seznam kontrolních bodů k použití. Doporučuje se vybrat kontrolní bod, který byl použit během posledního stanovení polohy, aby bylo možné co nejlépe porovnat kontrolu zpětného zaměření s původním nastavením. Technicky však může být vybrán jakýkoli kontrolní bod ze seznamu. Výchozí kontrolní bod, který se zobrazí jako první, bude první kontrolní bod použitý během vašeho posledního stanovení polohy.

Všimněte si však, že nezobrazují se pouze kontrolní body, které nemají přiřazený zamykatelný typ prizmy. Proto kontrolní body, které nejsou prizmy, například reflexní cíle nebo body na površích měřené přímo laserem, nelze v tomto kroku použít.

Pokud je kontrolní bod, který chcete použít, na tomto seznamu neviditelný, ujistěte se, že jste bod upravili v seznamu bodů v CAD zobrazení a přiřadili mu typ prizmy, který chcete použít.

Důvodem, proč software navrhuje pouze kontrolní body s asociací prizmy, je zachování integrity měření, protože jiné cíle mohou být snadněji ovlivněny podmínkami prostředí (světlo, prach, voda atd.).

Existuje jiný způsob, jak provést kontrolu zpětného zaměření?

Ano, ale je třeba pečlivě nastavit spolehlivý systém kontroly zpětného zaměření. Běžným způsobem je po počátečním stanovení polohy nástroje změřit a zaznamenat požadované body zpětného zaměření na staveništi. Když chcete provést manuální kontrolu zpětného zaměření, jednoduše znovu otevřete aplikaci měření a záznamu a body změřte podruhé. Můžete snadno využít měřicí funkce tabletu pro CAD, abyste zkontrolovali a vizualizovali případné odchylky mezi oběma měřeními.

Krok 3 - Měření

Jakmile vyberete správný kontrolní bod, který chcete změřit, stiskněte červené tlačítko měření.

Krok 4 - Pozorování výsledků

Pokud vaše měření ukazují odchylky v rámci tolerance nastavené ve vašich nastaveních, HCL jednoduše navrhne, že stanice je v toleranci. Viz tento článek, kde se dozvíte, co jsou nastavení tolerance a jak je nastavit.

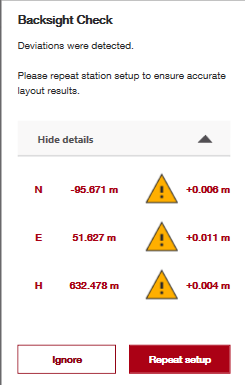

Pokud nemáte definovaná žádná nastavení tolerance, nebo pokud máte měření zpětného zaměření mimo nastavenou toleranci, uvidíte data o odchylce, jak je uvedeno níže:

Tato data ukazují, jak se změřený bod liší od původního umístění, které totální stanice původně zjistila. V uvedeném případě má každá souřadnice mírnou milimetrovou odchylku a hodnoty souřadnic, které jsou mimo nastavení tolerance, budou zvýrazněny červeně.

Krok 5 - Opětovné nastavení a řešení problémů

Pokud jsou data ze zpětného zaměření špatná, doporučuje se opětovné nastavení nástroje na vámi poskytnutých kontrolních bodech. Po opětovném nastavení je vhodné, aby vás totální stanice navedla na bod, který jste během stejného pracovního dne dříve stanovili, abyste prozkoumali možné odchylky mezi starým a novým stanovením polohy.
