Co jsou to kontroly zpětného zaměření a proč jsou důležité pro přesnost?

Přehled

Tento článek vysvětluje, co jsou kontroly zpětného zaměření, proč jsou důležité a jak zajistit, aby bylo během celého projektu k dispozici dostatečné množství zpětných zaměřovacích bodů.

Při zahájení nové práce postupujte podle níže uvedeného pracovního postupu, abyste získali maximální hodnotu z kontrol zpětného zaměření a udrželi si důvěru v přesnost vašeho zaměření.

Stanovte totální stanici přesně pomocí řídicích bodů poskytnutých geodetem, generálním dodavatelem nebo jiným důvěryhodným zdrojem.
Vytvořte další řídicí body (zpětné zaměřovací body) ihned po přesném stanovení polohy pomocí Měření a záznamu. Založte několik stabilních poloh prizmat kolem staveniště, abyste nebyli závislí pouze na původních řídicích bodech.
Znovu stanovte polohu pomocí vaší nově rozšířené řídicí sítě prostřednictvím Stanovení polohy řídicího bodu, přičemž zajistěte, aby vaše nově vytvořené zpětné zaměřovací body byly zahrnuty v procesu stanovení polohy.

Dodržováním těchto tří kroků vytvoříte robustní řídicí síť, kterou lze během projektu používat a která také umožní ověřovat a udržovat přesnost zaměření.

Výhody tohoto pracovního postupu

Jakmile jsou vaše doplňkové zpětné zaměřovací body založeny a zahrnuty do stanovení polohy, optimalizujete dvě cenné metody ověřování přesnosti stanovení polohy:

"Přeměření nastavení stanice" pro potvrzení kvality vašeho aktuálního stanovení polohy během pracovního dne.
"Kontroly zpětného zaměření" (vysvětlené v tomto článku) pro rychlé ověření nebo kontrolu, že totální stanice se od původního stanovení nepohnula.

Tyto nástroje společně pomáhají včas identifikovat potenciální problémy, udržovat důvěru ve vaši zaměřovací práci a snižovat riziko nákladných oprav způsobených nepovšimnutým posunem stanice.

Nejlepší praxe: Vytvořte co nejdříve několik zpětných zaměřovacích bodů založených na prizmatech rozmístěných po celém staveništi. Čím více spolehlivých referenčních bodů máte k dispozici, tím snazší bude ověřit přesnost stanice a později se zotavit ztracených nebo nepřístupných řídicích bodů.

Ukázka kontroly zpětného zaměření

Video níže ukazuje jednoduchý způsob, jak software automaticky provádí kontrolu zpětného zaměření kontrolou namontovaných prizmat a cílů, které jste použili během procesu stanovení polohy.

Kroky k provedení kontroly zpětného zaměření

Otevřete aplikaci a vyberte "měřit"

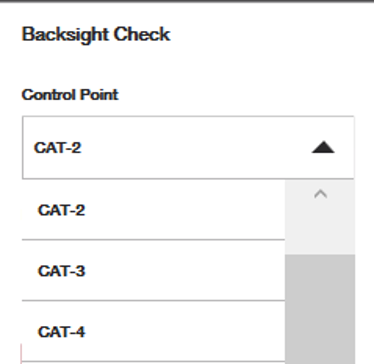

Vyberte jeden z vašich předchozích řídicích bodů použitých během počátečního stanovení polohy ze seznamu. Poznámka: lze použít pouze řídicí body s namontovaným prizmatem.

Jakmile je vybrán správný řídicí bod k měření, stiskněte červené tlačítko měření. Nástroj se natočí na polohu tohoto bodu a pokusí se jej změřit. Dvakrát zkontrolujte, zda je typ prizmat skutečně správný.

Zkontrolujte výsledky – buď uvidíte "stanice je v toleranci", nebo se zobrazí okno s chybami spojenými s měřením zpětného zaměření.

Znovu stanovte polohu a řešte problémy (pokud je to potřeba) – pokud kontrola zpětného zaměření ukáže, že vaše stanice je mimo přijatelnou toleranci, první doporučený krok je znovu stanovit totální stanici pomocí známých řídicích bodů. To lze snadno provést pomocí aplikace "Přeměření nastavení stanice".

Často kladené dotazy ohledně kontrol zpětného zaměření

Jaký je účel kontroly zpětného zaměření?

Totální stanice je přesná pouze natolik, jak přesně je stanovena její poloha. I když je nástroj zpočátku správně nastaven, mohou podmínky prostředí, činnost na staveništi a náhodné zásahy způsobit jemné posuny, které ovlivňují přesnost zaměření.

Zpětné zaměřovací body poskytují jednoduchý a spolehlivý způsob, jak ověřit, že vaše totální stanice zůstává přesně umístěna během celého dne. Vytvářením a pravidelnou kontrolou vlastních referenčních bodů můžete rychle identifikovat potenciální chyby stanovení polohy dříve, než ovlivní vaši zaměřovací práci.

Proto kontrola zpětného zaměření umožňuje uživatelům zkontrolovat, zda totální stanice stále rozpoznává řídicí body, které změřila během nastavení, jakožto umístěné na stejném místě. Pokud během kontroly zpětného zaměření dojde k chybám, doporučuje se znovu stanovit polohu stanice.

Obvykle se doporučuje provádět kontrolu zpětného zaměření každých 60 minut, což je stejná frekvence jako automatická kalibrace PLT 400.

Pokud jsou chyby v kontrolách zpětného zaměření výrazně velké, zkontrolujte, zda prostředí na staveništi nezpůsobuje sklouznutí nebo posun nástroje, nebo zda vibrace neovlivňují ukotvení nástroje. Také zkontrolujte, zda jsou body používané v kontrolách zpětného zaměření spolehlivé – zda samotné body nejsou na staveništi posunuty nebo poškozeny.

Tento článek o stabilitě nástroje a tento článek o nejlepších postupech řídicích bodů mohou pomoci při řešení trvale špatných kontrol zpětného zaměření.

Proč se můj nástroj neotočil na správnou výškovou polohu zpětného zaměřovacího řídicího bodu, který jsem vybral pro kontrolu?

Pokud jsou v nastavení HCL zakázány výšky, totální stanice se stále může navigovat na správnou X a Y polohu vybraného zpětného zaměřovacího řídicího bodu. Protože však nejsou používána výšková data, přístroj nemá informace o výšce (Z) a nemůže se tak správně nastavit do vertikální pozice.

Výsledkem může být, že totální stanice vypadá, že cílí na správnou horizontální polohu, ale neotočí se na očekávanou výšku řídicího bodu.

Doporučený pracovní postup

Pokud je vaše zaměřovací práce převážně 2D, ale přesto chcete přesnou navigaci na zpětné zaměřovací řídicí body během stanovení polohy a kontrol zpětného zaměření, zvažte následující postup:

Povolte výšky při vytváření a měření řídicích bodů.
Povolte výšky během operací stanovení polohy.
Po dokončení stanovení polohy vypněte výšky, pokud vaše zaměřovací úkoly vyžadují pouze souřadnice X a Y (2D).
Povolte výšky pro kontroly zpětného zaměření.

Zachycením výškových dat během vytváření řídicích bodů a stanovení polohy může totální stanice přesně navigovat na kompletní X, Y a Z polohu těchto zpětných zaměřovacích bodů kdykoli jsou použity pro ověření stanice. Jen nezapomeňte povolit "výšky" při provádění kontrol zpětného zaměření. Současně můžete pokračovat v jednodušším 2D pracovním postupu pro každodenní zaměřovací úkoly dočasným vypnutím výšek.

Nejlepší praxe: I když je váš projekt převážně 2D, udržování výškových informací pro řídicí body a stanovení polohy poskytuje spolehlivější řídicí síť a zlepšuje kvalitu ověřování stanice během celého projektu.

Proč se nezobrazují všechny řídicí body ve vašem seznamu dostupných bodů pro kontroly zpětného zaměření?

Zobrazují se pouze řídicí body, které mají přiřazený uzamykatelný typ prizmat.

V důsledku toho body měřené jinými metodami, jako jsou:

Reflexní cíle
Měření povrchu laserem
Referenční body bez prizmat

nebudou k dispozici pro výběr během kontroly zpětného zaměření.

Přidání chybějícího řídicího bodu

Pokud se řídicí bod nezobrazuje v seznamu, ale chcete jej používat pro budoucí kontroly zpětného zaměření:

Otevřete Seznam bodů z CAD zobrazení.
Najděte a upravte požadovaný řídicí bod.
Přiřaďte odpovídající typ prizmat, který bude použit k pozorování bodu.
Uložte změny.

Jakmile bude přiřazen platný typ prizmat, bude bod k dispozici pro budoucí kontroly zpětného zaměření.

Proč jsou povoleny pouze body s prizmaty?

Kontroly zpětného zaměření mají být vysoce spolehlivou metodou ověřování přesnosti stanice. Prizmatické cíle poskytují konzistentní a opakovatelná měření, která jsou méně náchylná k vlivům prostředí.

Jiné typy cílů mohou být snadněji ovlivněny faktory, jako jsou:

Měnící se světelné podmínky
Prach nebo nečistoty
Vlhkost nebo expozice vodě
Variace kvality povrchu
Rozdíly v úhlu pohledu

Omezením kontrol zpětného zaměření pouze na řídicí body s přiřazenými prizmatickými cíli software pomáhá zajistit integritu a opakovatelnost ověřovacího procesu.

Nejlepší praxe: Po vašem počátečním stanovení polohy vytvořte na staveništi několik trvalých řídicích bodů založených na prizmatech. To vám poskytne více spolehlivých referenčních bodů, které lze během projektu použít k rychlému ověření přesnosti stanice a identifikaci možného pohybu přístroje dříve, než ovlivní kvalitu zaměření.

Co znamená "stanice je v toleranci"?

Pokud všechny změřené odchylky spadají do tolerančních mezí definovaných ve vašem nastavení, HCL oznámí, že stanice je v toleranci a není potřeba žádná akce. Pro více informací o nastavení tolerancí a jak je konfigurovat, viz tento článek.

Co znamenají hodnoty chyb bodů při kontrole výsledků zpětného zaměření?

Po dokončení měření HCL porovná aktuální změřenou polohu řídicího bodu s polohou zaznamenanou při původním stanovení totální stanice.

Pokud nebyla definována žádná nastavení tolerance, nebo pokud jedna či více odchylek překročí konfigurované tolerance ve vašem nastavení, HCL zobrazí naměřené odchylky k přezkoumání.

Zobrazené hodnoty ukazují rozdíl mezi původní změřenou polohou řídicího bodu při stanovení polohy a jeho aktuální změřenou polohou. Tyto odchylky jsou uváděny pro každou složku souřadnic (N, E, H), což vám pomůže určit, zda se totální stanice od svého stanovení mohla posunout.

Souřadnice, které překračují nastavené toleranční limity, jsou zvýrazněny červeně, což usnadňuje rychlou identifikaci potenciálních problémů.

Jaké další ověření přesnosti bych měl provádět během zaměřování?

Po provedení stanovení polohy (zejména po znovustanovení) a pravidelně během pracovního dne je vždy nejlepší praxí ověřit přesnost nastavení tím, že totální stanice zaměří bod, který byl dříve během dne zaměřen, a porovná jeho aktuální polohu s původní polohou zaměření.

Toto srovnání vám pomůže zjistit:

Zda bylo původní stanovení polohy přesné
Zda se totální stanice mohla během pracovního dne posunout
Zda existují nějaké nesrovnalosti mezi předchozím a aktuálním nastavením stanice
Zda je potřeba další vyšetřování nebo oprava před pokračováním

Pokud jsou pozorovány významné rozdíly, zkontrolujte řídicí síť na staveništi a nastavení stanice kvůli možným příčinám, jako jsou narušené řídicí body, pohyb stativu, změny prostředí nebo chyby při nastavení.

Nejlepší praxe: Po znovustanovení polohy ověřte, kdykoli je to možné, více známých bodů. Konzistentní shoda napříč několika body poskytuje větší jistotu, že totální stanice je přesně umístěna a připravena na pokračování zaměřovacích prací.
