Co znamená funkce zobrazení „Absolutní výška“ v rámci „Nastavit výšku referenčního bodu“?

Účel funkce zobrazení absolutní výšky

Tato možnost zobrazení platí pouze v případě, že pracujete s výškami a potřebujete upravit, jak se hodnoty výšky zobrazují po stanovení stanice.

Existují dva hlavní scénáře použití, oba související s úpravou výšky vůči hodnotám nadmořské výšky nebo od ní:

1. Výšky kontrolních bodů jsou měřeny vůči hladině moře, ale prvky CAD a body rozvržení jsou v různých nadmořských výškách. Chcete upravit vizuální výšku kontrolního bodu tak, aby byla více relativní k souboru CAD, ve kterém pracujete.
2. Prvky CAD a body rozvržení jsou na hladině moře (například v civilním výkresu), ale výšky kontrolních bodů nejsou. Chcete během svého pracovního postupu upravit výšky kontrolních bodů tak, aby odpovídaly výškám CAD.

Poznámka: toto je pouze pro vizuální účely. Exportovaná data bodů uloží výšky bodů na základě skutečné výšky stanice stanovené během stanování. Pro více informací o stanování s výškami viz tento článek.

Návod: Otevření aplikace

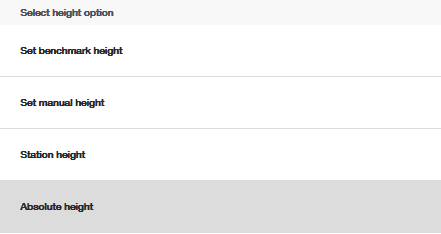

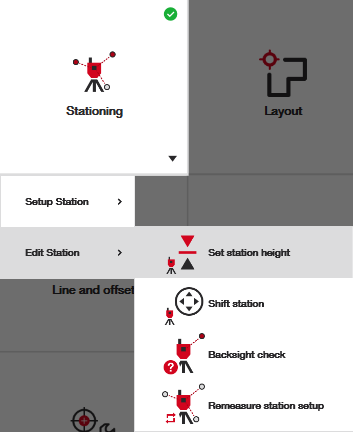

Aplikaci otevřete tak, že přejdete na „nastavit výšku stanice“ a vyberete možnost „absolutní výška“:

Návod: Nastavení správných parametrů

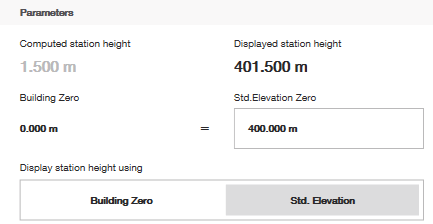

V uvedeném příkladu byla moje stanice nastavena s výškou stanice 1,5 m. Uvedl jsem úpravu nadmořské výšky o 400 m, aby se zobrazovala jako 401,5 m, což vím, že je správný offset k dosažení hladiny moře na základě kontrolních bodů nebo výšky referenčního bodu, který jsem původně změřil.

Nyní – vizuálně mě mé softwarové vybavení povede k mým bodům rozvržení, jako bych byl v této nové nadmořské výšce. Hodnoty rozvržení i kontrolních bodů se vizuálně upraví tak, aby zobrazovaly tuto novou hodnotu výšky v seznamu bodů i v souboru CAD.

Návod: Úprava výšky importovaných dat

Tyto parametry je nutné upravit pouze tehdy, pokud samotná úprava výšky stanice nestačí k dosažení požadovaných hodnot výšky.

Příklad: Úprava výšky kontrolních bodů a CAD

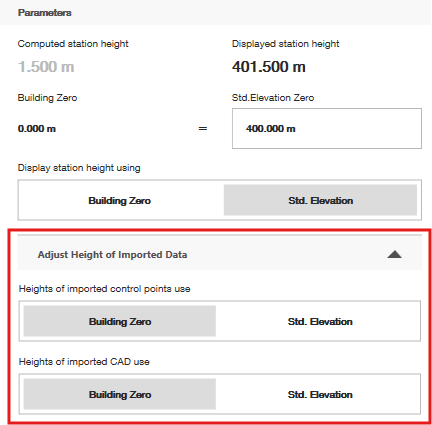

V uvedeném příkladu mé importované soubory kontrolních bodů měly výšky, které nebyly vůči hladině moře. Nicméně chci, aby kontrolní body byly během mé práce vizuálně na hladině moře. Proto, jak ukazuje výše uvedený příklad, jsem upravil offset hladiny moře na 400 m. Totální stanice, která byla stanovena na „budově nula“, se automaticky upraví na základě této nové hodnoty, aby zobrazovala svoji nadmořskou výšku podle offsetu.

Mé body rozvržení také vycházely ze stejného výškového systému jako kontrola a chci, aby se také upravily. Nyní, když provádím rozvržení, všechny mé hodnoty výšky se zobrazí na základě tohoto offsetu.

Závěrečná rada:

Tato funkce je pouze pro pohodlí. Pokud váš pracovní postup dokáže spravovat výšky bez úpravy hodnot výšky na této obrazovce, pokračujte v tom.
