Aplikace "Sketch" – Návod

Aplikace "Sketch" je navržena tak, aby vám umožnila kreslit na váš CAD výkres a aktualizovat nebo vytvářet jakoukoli čáru, kterou můžete potřebovat jako referenci.

Krok 1: Vyberte počáteční bod

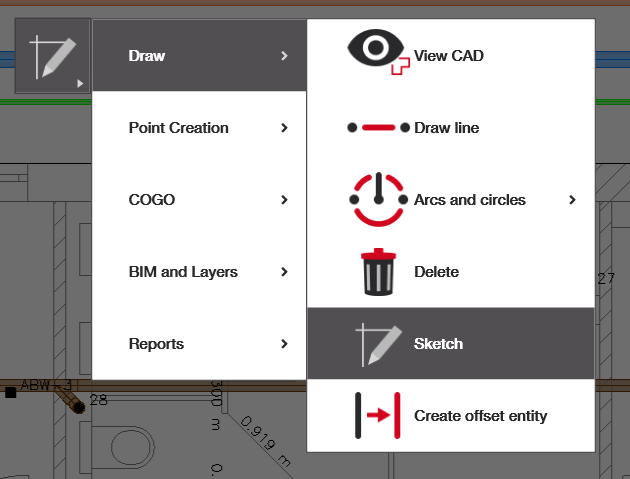

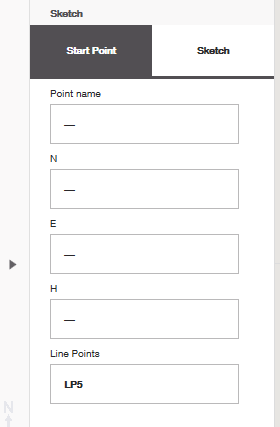

Při otevření "Sketch" budete vyzváni k výběru "počátečního bodu", od kterého chcete začít pracovat. Všimněte si, že vždy musíte mít nějaký bod (buď rozvrhový bod, změřený bod, nebo kontrolní bod), od kterého začnete svou skicu.

Nemusíte nutně mít CAD soubor, abyste mohli začít skicovat, ale potřebujete bod ve vaší zakázce, abyste mohli začít.

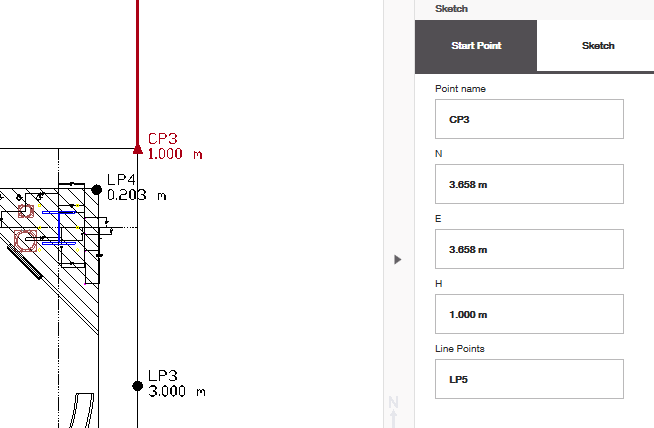

Jakmile vyberete bod, ověřte, že název počátečního bodu a jeho souřadnice jsou správné, a že "čárové body", které hodláte vytvořit, jsou označeny tak, jak zamýšlíte během skicování. V níže uvedeném příkladu je název mého čárového bodu "LP5" a jak kreslím další čáry za sebou, číslo bodu se následně zvýší, zatímco předpona zůstane stejná.

Krok 2: Začněte skicovat

Přejděte na záložku "Sketch" a začněte skicovat.

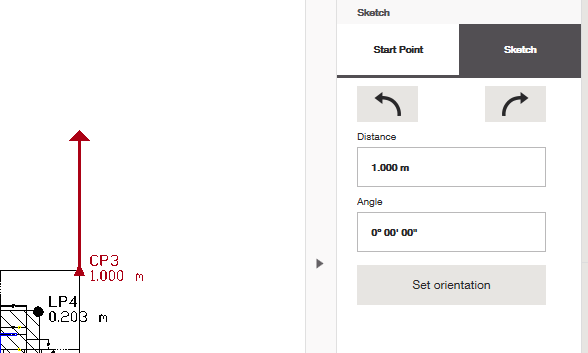

"Vzdálenost" je vzdálenost, kterou chcete, aby další čára vedla od bodu, ze kterého jste začali, a "úhel" je úhel, pod kterým chcete, aby se čára od tohoto bodu otočila. Poznámka: 0° směřuje přímo nahoru (směr severu na plánu).

Také můžete použít šipky vlevo a vpravo pro pohodlné otočení úhlu přesně o 45° od orientace, kterou čára má.

"Nastavit orientaci" můžete použít, pokud chcete orientovat čáru na přesný úhel existující čáry ve vašem CAD souboru nebo na orientaci 2 bodů ve vaší zakázce.

Krok 3: Pokračujte ve své skice

Stiskněte zelenou fajfku, kdykoli víte, že váš nakreslený úsek čáry je správný. Po dokončení budete automaticky vyzváni k nakreslení další čáry od konce té právě vytvořené.

Pokud chcete nakreslit čáru z jiného počátečního bodu, jednoduše se vraťte zpět a vyberte nový počáteční bod.
