Dimension Application - Jak na to

Potřebujete do svého návrhu přidat délku čáry? Chcete, aby se rozměry různých čar zobrazovaly v souboru, aniž byste museli znovu provádět měření? Tento článek popisuje, jak přidat rozměrová měření a popisky do vašeho souboru.

Ukázka aplikace Dimension

Jak přidat rozměrové popisky do vašeho souboru?

1. Otevřete svůj projekt: Začněte otevřením jakéhokoli projektu na vašem tabletu.

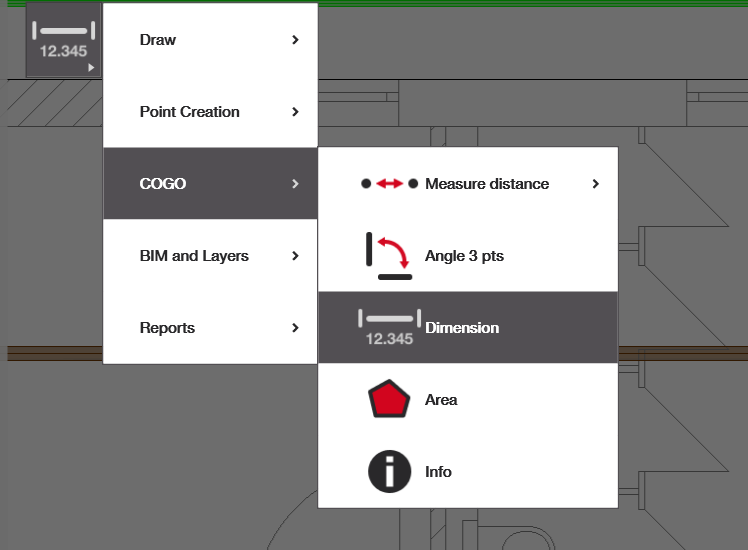

2. Otevřete aplikaci: Buď z domovské obrazovky, nebo z boční nabídky v zobrazení CAD.

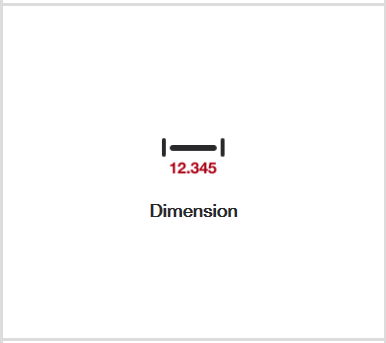

   1. Pokud na domovské obrazovce nemáte aplikaci „Dimensions Application“, vyberte přidat zkratku a přidejte níže uvedenou aplikaci.
3. Vyberte čáry a přidejte popisek: Postupujte podle pokynů pro získání vašich měření.

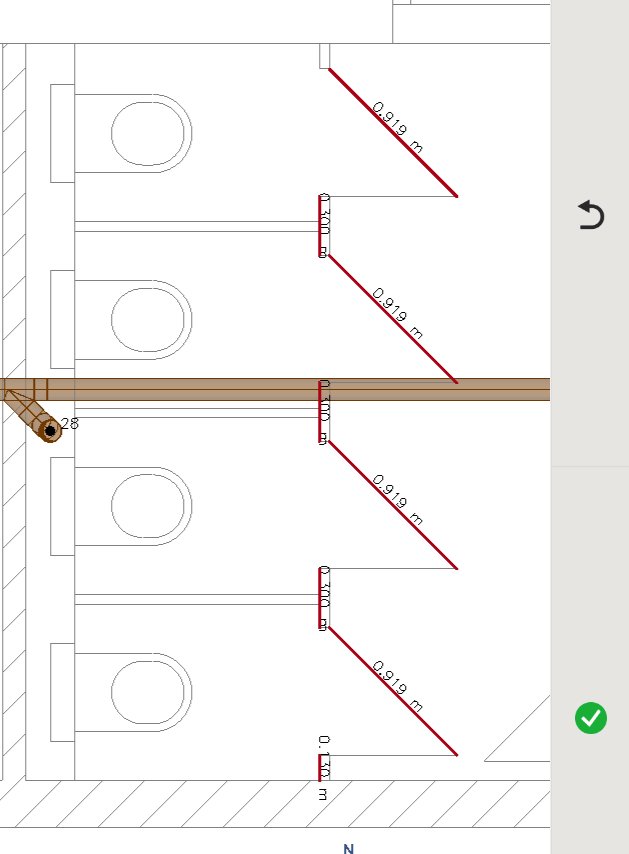

Vyberte čáry, které chcete změřit a označit. Měly by se zvýraznit červeně. Pro zrušení výběru čáry na ni znovu klikněte; měla by se vrátit do původní barvy. Jakmile vyberete všechny čáry, ke kterým chcete přidat rozměrové popisky, klikněte na zelený potvrzovací bod vpravo. Vaše rozměrové popisky se zobrazí nad nebo napravo od vybraných čar.

Poznámka: Tyto rozměrové popisky jsou pouze dočasné vizuální prvky. Nejsou uloženy v CAD souboru. To znamená, že pokud exportujete CAD soubor z tabletu, text rozměrů nebude součástí exportovaného souboru. Stejně tak po přepnutí projektů nebo úkolů či zavření aplikace HCL se rozměry při opětovném otevření projektu již nezobrazí.
