Délka čáry, oblouku nebo kruhu – návod

Aplikace pro délku čáry, oblouku nebo kruhu vám poskytuje informace o kterémkoli z těchto objektů, včetně délky, sklonu, vzdálenosti, výšky a směru.

Jak získat délku, vzdálenost a další rozměry objektu?

1. Otevřete svůj projekt: Začněte otevřením jakéhokoli projektu na vašem tabletu.

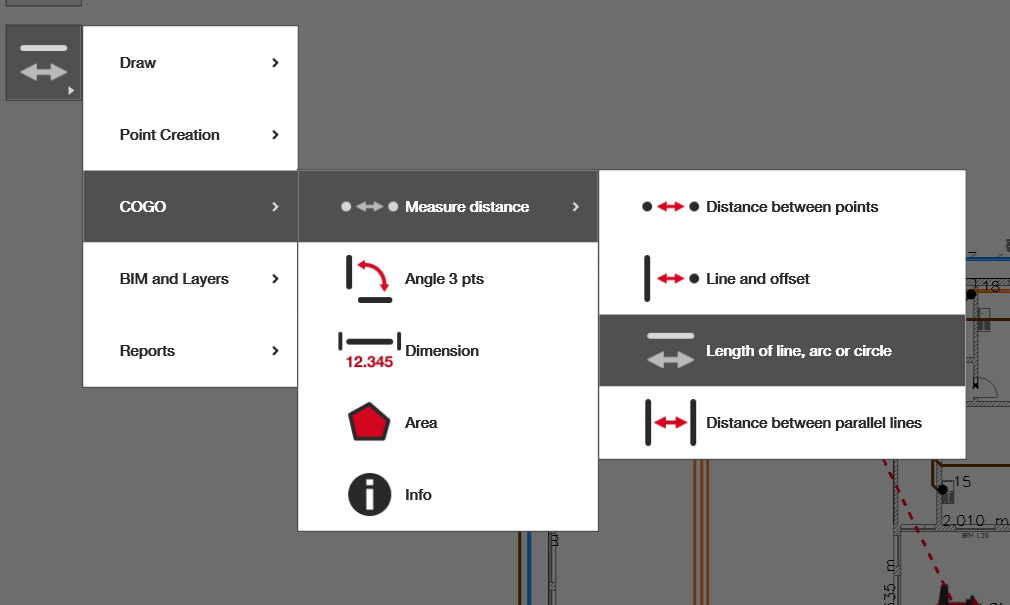

2. Otevřete aplikaci: Buď z domovské obrazovky, nebo z bočního menu v zobrazení CAD.

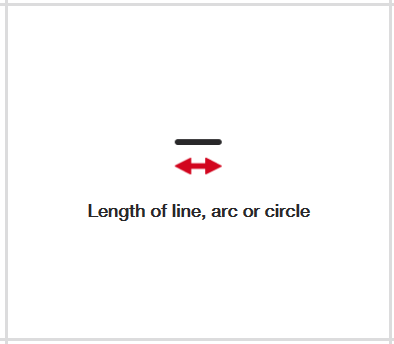

   • Pokud tuto aplikaci nemáte na domovské obrazovce, vyberte přidat zkratku a přidejte aplikaci zobrazenou níže.
3. Vyberte body kolem relevantní oblasti a změřte: Postupujte podle pokynů, abyste získali výstup.

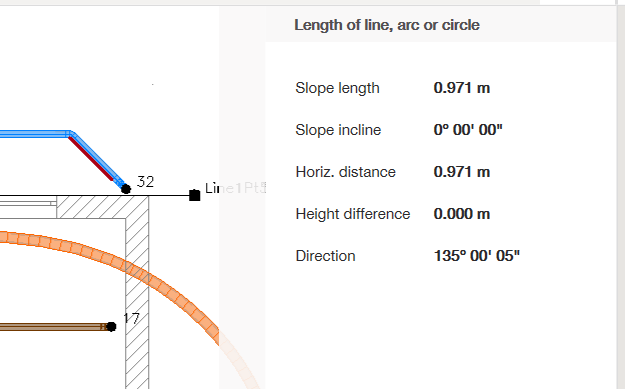

Vyberte jakoukoli čáru, oblouk nebo kruh. Po výběru by se segment měl zbarvit červeně a měřicí výstup by se měl objevit napravo. Poté můžete kliknout na různé části a získat jejich příslušná měření na pravé straně.

Poznámka: Nemůžete vybírat body a můžete vybrat pouze jeden objekt najednou. Pokud chcete porovnat délky čar, prosím, použijte aplikaci Rozměry.

Interpretace výstupu

„Délka svahu“ označuje celkovou délku čáry včetně vertikálního rozdílu, pokud existuje výškový rozdíl mezi body na čáře. „Sklon svahu“ pak udává stupně naklonění čáry (pokud nějaké jsou) a „výškový rozdíl“ měří celkovou vertikální vzdálenost mezi nejvyšším a nejnižším bodem čáry. Nakonec „směr“ udává orientaci čáry ve stupních vzhledem k orientaci samotného CAD souboru.

U kruhů bude výstup obsahovat proměnné poloměr, výškový rozdíl, obvod kruhu a plocha. Plocha kruhu je vyjádřena v hektarech a je velmi pravděpodobné, že budoucí verze budou zobrazovat plochu také v metrech čtverečních. Navíc „výškový rozdíl“ se vztahuje na nakloněné, tedy 3D kruhy.

U oblouků bude výstup obsahovat proměnné poloměr, směr, délka oblouku, výškový rozdíl. „Směr“ znamená úhel vytvořený od počátečního bodu k koncovému bodu oblouku. Například oblouk se směrem 180° znamená, že jde o dokonalý půlkruh. Také metrika výškového rozdílu platí pro nakloněné, tedy 3D oblouky.

Budoucí verze softwaru umožní kreslit oblouky a kruhy ve 3D (nakloněné).
