Aplikace Úhel 3 bodů (Points) – Jak na to

Aplikace Úhel 3 bodů slouží k měření úhlu čar vytvořených výběrem tří referenčních bodů. To může být užitečné při kontrole zarovnání konstrukcí nebo výpočtu úhlů odchylky.

Jak změřit oblast mezi sadou bodů?

1. Otevřete svůj projekt: Začněte otevřením jakéhokoli projektu na vašem tabletu.

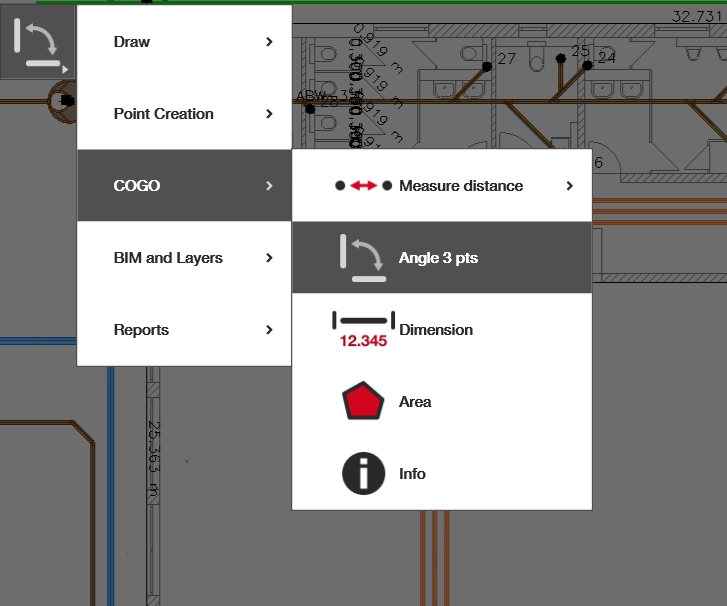

2. Otevřete aplikaci: Buď z domovské obrazovky, nebo z bočního menu v zobrazení CAD.
   • Pokud nemáte aplikaci „Úhel 3 bodů“ na domovské obrazovce, vyberte přidat zástupce a přidejte níže zobrazenou aplikaci.
3. Vyberte 3 body a změřte: Postupujte podle pokynů pro získání výsledku.

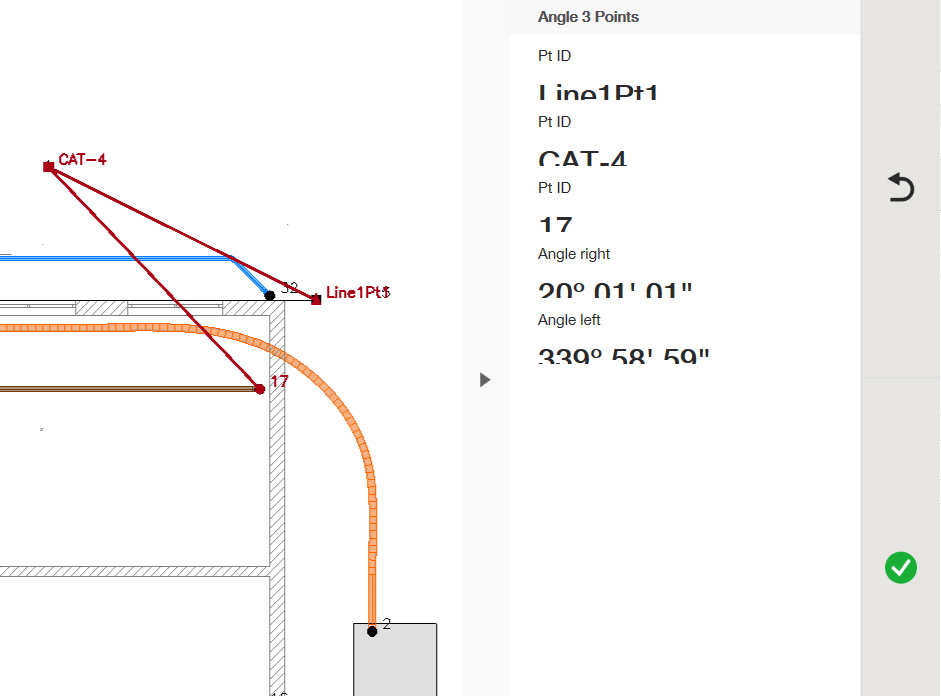

Jakmile je aplikace otevřená, vyberte tři body ve správném pořadí (s vrcholovým bodem jako druhým vybraným bodem) a výsledek by se měl objevit na pravé straně. Vybrané body by měly zčervenat a měly by se zobrazit čáry spojující body, které vytvoří úhel (jak je vidět níže). Pro zrušení výběru bodu na něj můžete znovu kliknout. Po dokončení, pro odstranění výsledku nebo zahájení dalšího měření klikněte na zelený zaškrtávací bod vpravo.

Porozumění výsledkům

Jakmile kliknete na tři body, uvidíte příslušná měření ve výstupu vpravo. Označení tří bodů se zobrazí pod „ID bodu“ nebo Pt ID stejně jako měření pro dva úhly. Měření „Úhel vpravo“ udává úhel ve stupních na pravé straně vrcholu a měření „Úhel vlevo“ udává stupně úhlu na levé straně vrcholu.
