Zobrazení aplikace CAD - Jak na to

Aplikace Zobrazení CAD je součástí standardních 5 aplikací, které jsou vždy zobrazeny na úvodní obrazovce. Tato aplikace vám jednoduše umožňuje volně prozkoumávat váš CAD soubor na tabletu, případně i v 3D, pokud je to potřeba.

Jak otevřít aplikaci Zobrazení CAD?

1. Otevřete svůj projekt: Začněte otevřením libovolného projektu na vašem tabletu.

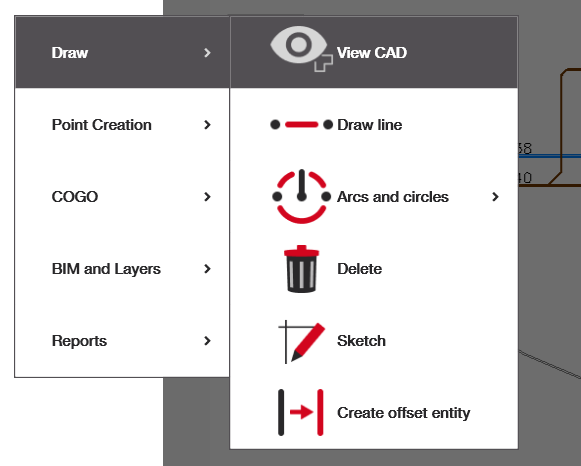

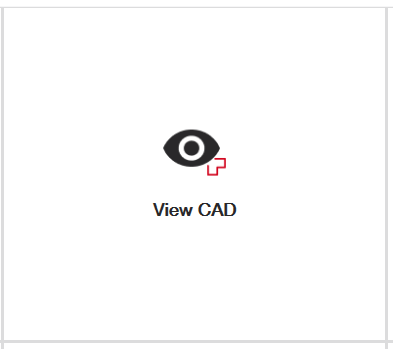

2. Otevřete aplikaci: Buď z úvodní obrazovky, nebo z bočního menu v zobrazení CAD.
3. Zobrazte a prohlédněte soubor: Prohlédněte si svůj soubor a vyberte různé pohledy níže, pokud chcete.

Nastavení zobrazení CAD

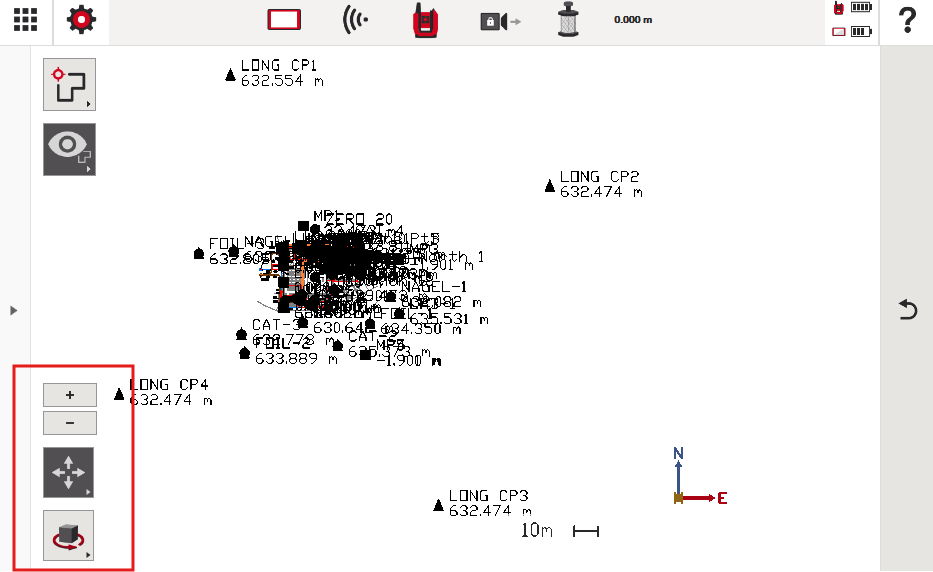

V levém dolním rohu najdete nastavení zobrazení.

Všimněte si, že první ikona se čtyřmi šipkami, když je zvýrazněna tmavě šedě, jednoduše znamená, že se můžete volně posouvat po vašem CAD souboru v jakémkoli 2D nebo 3D zobrazení, které jste nastavili. Tento režim zobrazení může být aktivní i tehdy, když nejste konkrétně v aplikaci "Zobrazení CAD" (například pokud kreslíte čáry nebo vytváříte body).

Pokud na tuto ikonu klepnete, objeví se další možnosti zobrazení pro vaše pohodlí, například úprava nastavení pozadí, použití různých možností přiblížení a další. Tyto jsou vysvětleny níže.

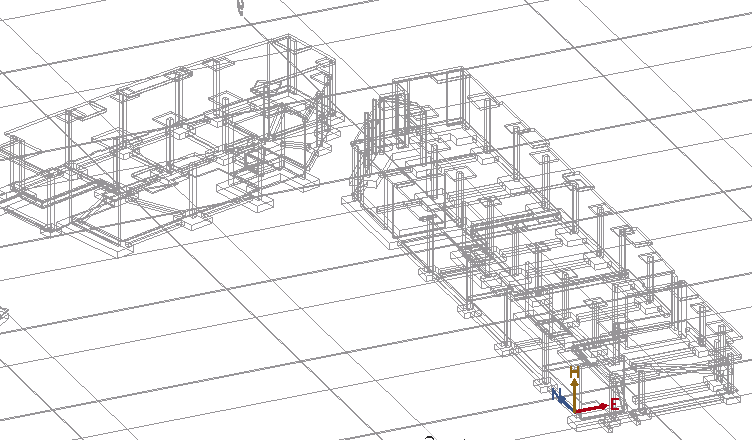

Standardní rámovací zobrazení: Ikona prázdného kruhu vám umožňuje zobrazit aplikaci v standardním světlem režimu s rámováním. Toto je výchozí režim zobrazení vašich souborů.

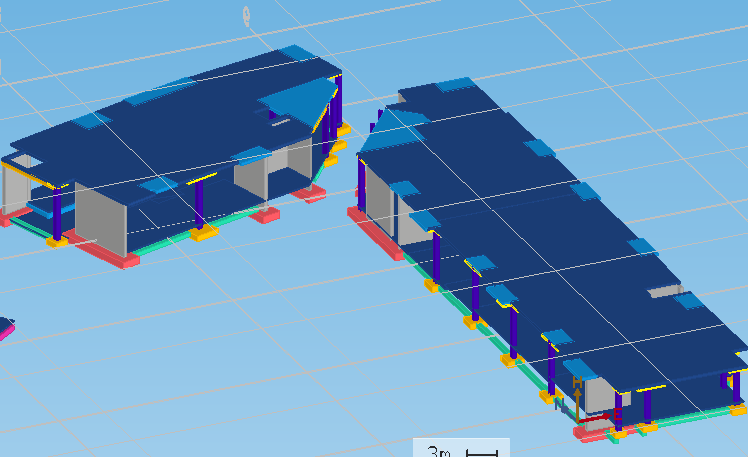

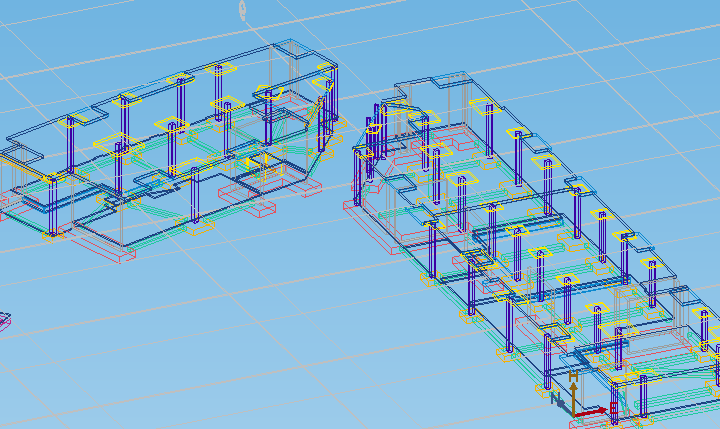

3D rámovací zobrazení: Ikona 3D kruhu vám umožňuje upravit zobrazení 3D souborů. (CAD soubory získají modré pozadí při výběru této možnosti, i když pracujete s 2D soubory).

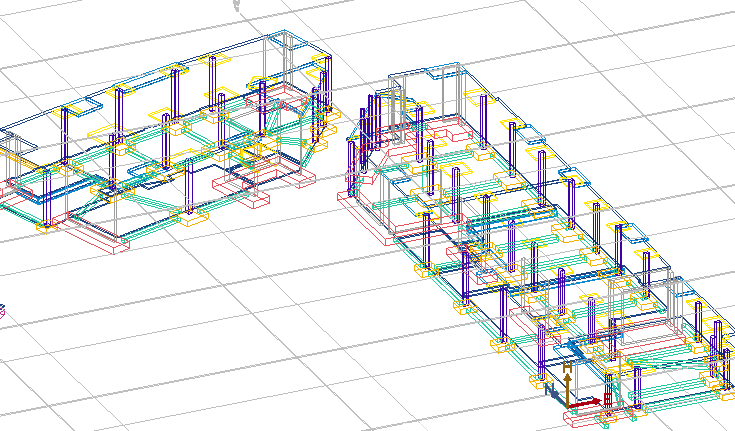

3D vyplněné zobrazení: Ikona černého kruhu vám umožňuje zobrazit váš soubor ve 3D zobrazení s vyplněným rámováním.

Překreslení: Ikona s černou křivkou a šipkou vedoucí k další červené křivce slouží k vyhlazení zubatých segmentovaných čar ve vašem souboru. Pravděpodobně tuto možnost nikdy nebudete potřebovat použít.

3D stínování: Ikona konvičky s šedým vyplněním slouží k zobrazení hloubky pomocí stínování a přidání odstínů šedi do modelu (odstraňuje barvy 3D prvků). Toto je zvláště užitečné pro jednoduché kresby nebo rámy bez stínování. Důležité: Jakmile je stínování přidáno, nelze jej odstranit, pokud nejprve nepřejdete na jinou práci nebo projekt a poté se nevrátíte zpět.

Oddálení: Černý rámeček se červenými šipkami uprostřed vám umožňuje rychle oddálit zobrazení souboru, abyste viděli vše, co je obsaženo v CAD oblasti souboru - body a CAD prvky. Poznámka - pokud máte v souboru prvky, které jsou od sebe extrémně vzdálené, může se CAD oblast při použití této možnosti jevit jako prázdná.

Přiblížení na oblast: Lupa se čtvercem v pozadí vám umožňuje vybrat oblast ve vašem souboru a rychle se na ni přiblížit.

Menu přiblížení: Lupa s plus nebo minus na obou stranách vám umožňuje zapnout zkratkové menu přiblížení nad menu zobrazení pro rychlé přibližování a oddalování pomocí tlačítek plus nebo minus. Chcete-li toto menu skrýt, jednoduše znovu klikněte na ikonu.

Nastavení 3D zobrazení

Pod ikonou se čtyřmi šipkami najdete ikonu 3D pozice, která připomíná krychli s kolem obíhající šipkou. Pomocí této ikony můžete měnit nastavení zobrazení vašeho souboru tak, abyste viděli souřadnice z různých 3D pozic. Když je tato možnost aktivní, můžete kresbu manuálně otáčet podle potřeby.

Vyskakovací menu napravo od této ikony vám umožňuje rychle přepínat mezi různými pohledy (například shora, ze stran nebo zdola).

Pokud se chcete vrátit k výchozímu zobrazení a režimu posunu, jednoduše znovu vyberte možnost pohledu shora a poté klikněte na 4 šipky:
