Vytvoření aplikace Offset Entity - Jak na to

Aplikace Create Offset Entity vám umožňuje rychle vytvářet offsety čar, kruhů a oblouků. To je užitečné například pro vytvoření vnitřních hranic stěn z vnějších stěn nebo pro označení linií pro sádrokartonové lišty. Pomáhá to udržet rozměrovou konzistenci při práci s čarami.

Jak používat Offset Entity

1. Otevřete svůj projekt: Začněte otevřením jakéhokoliv projektu na vašem tabletu.
2. Otevřete aplikaci: Buď z úvodní obrazovky nebo z bočního menu v zobrazení CAD.

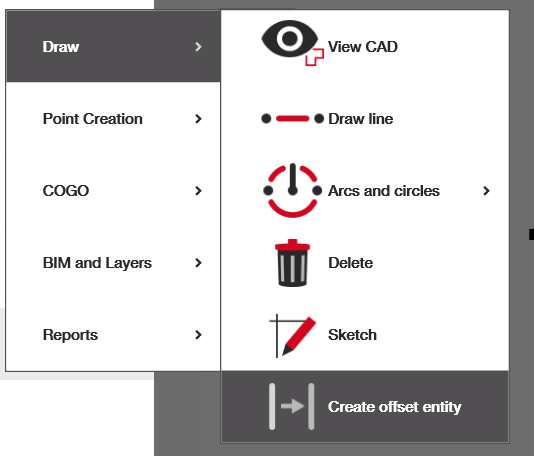

   • Pokud na úvodní obrazovce nemáte „Create Offset Entity“, můžete vybrat přidat zkratku a přidat aplikaci zobrazenou níže, nebo k ní přejít z navigačního menu.
3. Vyberte objekt: Vyberte čáry, oblouky nebo kruhy, se kterými chcete pracovat, a mělo by se objevit pracovní menu, ve kterém definujete svůj offset.

Vytváření objektu

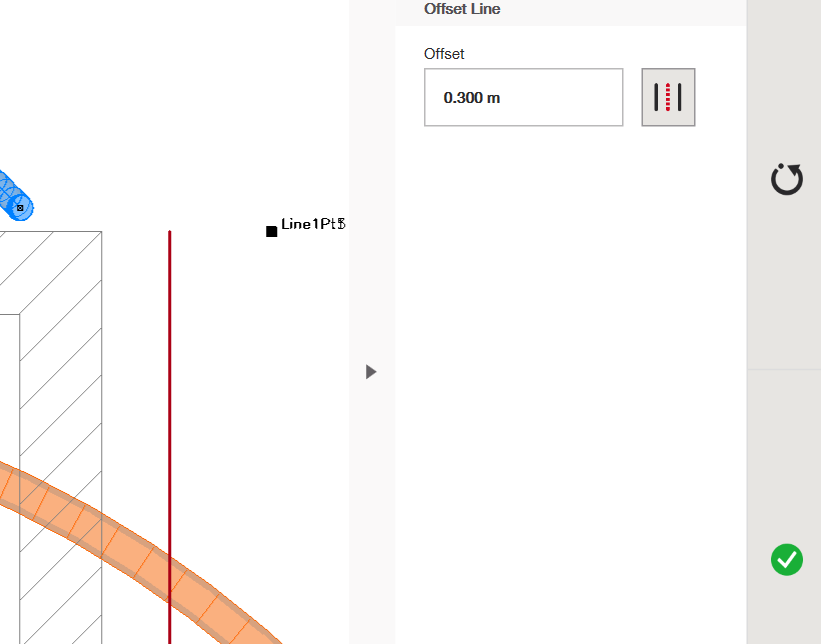

Vyberte objekt, ze kterého chcete vytvořit offsetovou kopii. Červená kopie by se měla objevit někde napravo od něj. Vpravo nahoře najdete a můžete změnit vzdálenost offsetu. V níže uvedeném příkladu je to 0,3 m. To znamená, že nově vytvořená čára bude 0,3 metru napravo od původní čáry.  Pro vytvoření offsetové čáry nalevo můžete jednoduše kliknout na původní čáru podruhé a červená čára se posune na vámi zvolenou vzdálenost offsetu nalevo od původní čáry. Pokud kliknete na čáru potřetí, offsetová čára zmizí.

Poznámka – pokud je to užitečné, můžete přidat zápornou hodnotu offsetu, aby offset ihned začínal vlevo od vašeho objektu, pokud je to potřeba.

Pokud chcete vytvořit více offsetových objektů se stejným parametrem offsetu, jednoduše na ně klikněte a nové objekty by se měly objevit červeně. Jakmile vytvoříte všechny potřebné objekty, klikněte napravo na zelenou fajfku. Tyto objekty zšednou a budou nyní přidány do vašeho souboru.

Vytvoření objektu mezi dvěma čarami

Existuje také funkce, která vám umožní vytvořit čáru uprostřed dvou rovnoběžných čar. Nejprve vyberte možnost rovnoběžné čáry napravo od vzdálenosti offsetu.  Pole „Offset“ by mělo být při tom deaktivováno. Poté vyberte první čáru, která by se měla po výběru zbarvit červeně. Následně vyberte druhou čáru. Mezi nimi se objeví červená tečkovaná čára uprostřed. Klikněte na zelenou fajfku napravo a tato nová čára bude přidána do vašeho výkresu.

Poznámka: tyto čáry musí být v CAD souboru rovnoběžné, aby bylo možné tuto možnost použít.
