Poloměr oblouku ze 2 bodů - Jak na to

Pokud chcete vytvořit oblouk pomocí bodů z vašeho souboru, můžete použít aplikaci Poloměr oblouku ze 2 bodů. To je užitečné pro konstrukční rozvržení a pro vytváření jakýchkoli oblouků nebo zakřivených ploch ve zdech, kupolích, plánech podlah atd. Pokud chcete vytvořit oblouk založený na třech bodech, podívejte se na tento článek.

Ukázka Poloměru oblouku ze 2 bodů

Jak vytvořit oblouk ze 2 bodů?

1. Otevřete svůj projekt: Začněte otevřením libovolného projektu na vašem tabletu.
2. Otevřete aplikaci: Buď z úvodní obrazovky nebo z bočního menu v režimu CAD.

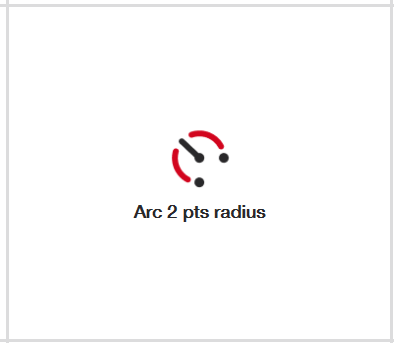

   • Pokud nemáte aplikaci „Poloměr oblouku ze 2 bodů“ na úvodní obrazovce, vyberte přidat zkratku a přidejte níže zobrazenou aplikaci.

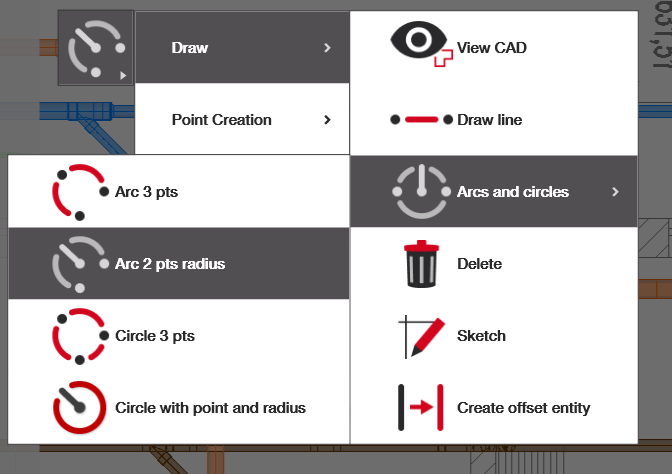

   • Pro otevření z levého bočního menu postupujte takto: Kreslení > Oblouky a kružnice > Oblouk ze 3 bodů
3. Vyberte dva body, definujte poloměr a vytvořte oblouk: Postupujte podle pokynů pro získání výsledku

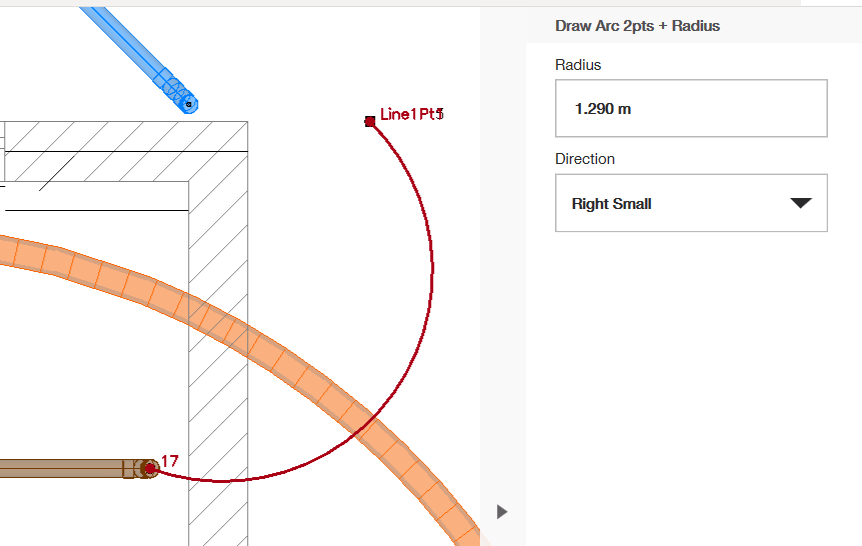

Vyberte své dva referenční body. Po výběru by měly tyto body zčervenat a měla by se objevit křivka, která jimi prochází. Pokud chcete bod zrušit nebo začít znovu, jednoduše znovu klikněte na vybrané body.

Definujte poloměr/směr

 Pro změnu poloměru a směru vaší křivky se podívejte do menu na pravé straně. Pod „Poloměr“ můžete zadat délku požadovaného poloměru. Pod „Směr“ můžete vybrat jednu ze čtyř možností: pravý malý, pravý velký, levý malý, levý velký. Volby pravý a levý vám pomohou změnit směr vaší křivky, zatímco volby velký a malý určují, zda oblouk pokrývá menší nebo větší úhel (pomáhají určit, jak daleko se křivka rozprostírá po kružnici, aniž by se měnil poloměr).

Po dokončení klikněte na zelenou fajfku napravo a vaše nová křivka bude přidána do vašeho výkresu.
