Aplikace Vytvořit bod z průsečíku – Jak na to

Aplikace Vytvořit bod z průsečíku vám umožňuje vytvářet body na základě dvou protínajících se čar. Je to užitečná metoda tvorby bodů, která vám umožňuje upravit vzdálenost bodu od každé čáry, přičemž tyto čáry slouží jako reference.

Jak vytvořit bod (z protínajících se čar)

1. Otevřete svůj projekt: Začněte otevřením libovolného projektu na vašem tabletu.

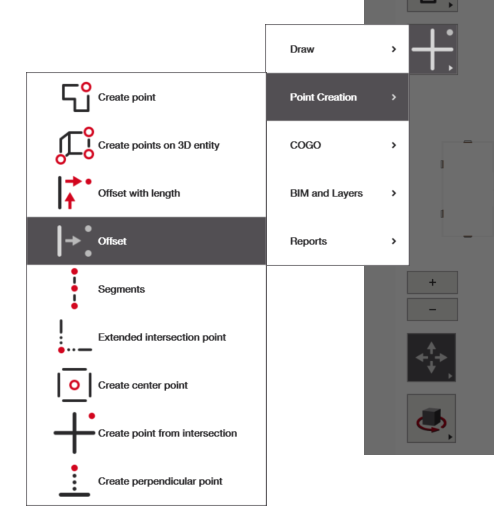

2. Otevřete aplikaci: Buď z úvodní obrazovky nebo z bočního menu v režimu CAD.
   • Pokud na úvodní obrazovce nemáte aplikaci „Vytvořit bod z průsečíku“, můžete zvolit přidat zkratku a přidat aplikaci zobrazenou níže, nebo k ní přejít z navigačního menu.
3. Vyberte čáry a vytvořte bod: Vyberte dvě protínající se čáry a vytvořte svůj bod.

Tvorba bodu

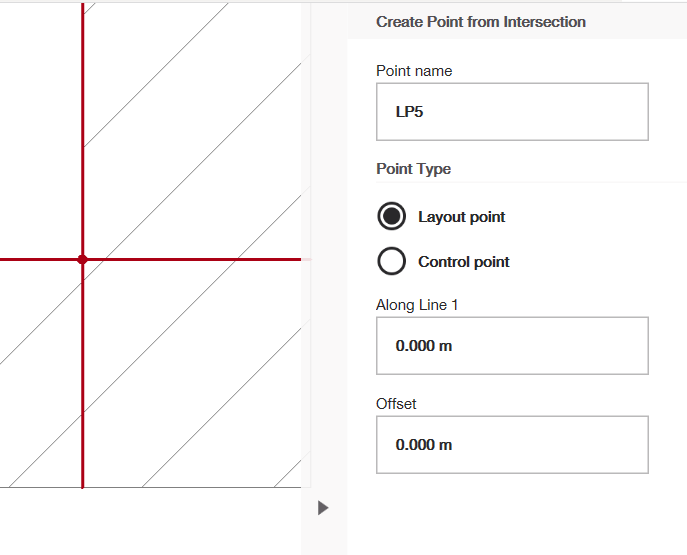

Vyberte libovolné dvě protínající se čáry. Po výběru by měly zčervenat a na průsečíku by se měl objevit červený bod. Nyní můžete změnit název a typ bodu. Stačí se podívat do menu na pravé straně a upravit textové pole pod názvem bodu a vybrat typ bodu, který chcete (výkresový nebo kontrolní bod).

Úprava umístění bodu

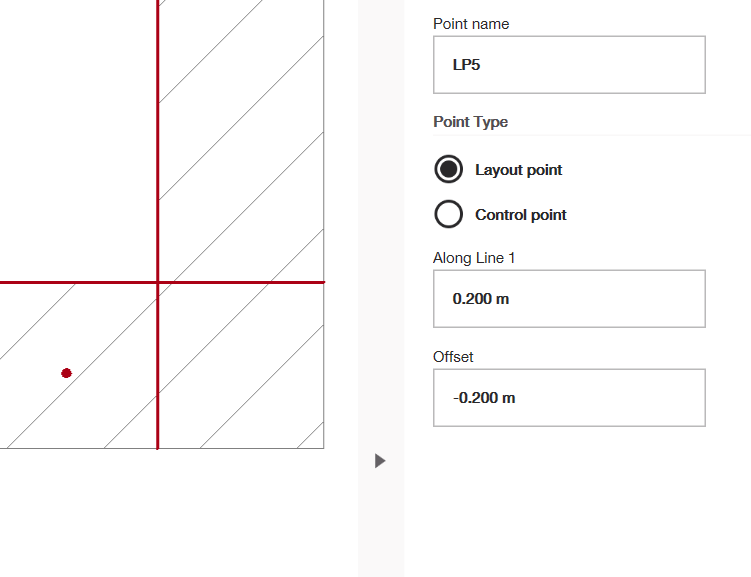

Můžete také upravit umístění bodu definováním posunu od každé čáry. Pod položkou „Podél čáry 1“ můžete upravit vzdálenost, kterou chcete, aby byl váš bod od první vybrané čáry (v metrech). Poté pod položkou „Posun“ můžete definovat vzdálenost vzhledem k druhé vybrané čáře. Po dokončení vyberte zelenou fajfku napravo na obrazovce a bod bude přidán do vašeho výkresu.
