Vytvoření aplikace Středový bod - Jak na to

Aplikace Vytvořit středový bod vám umožňuje vytvořit body na základě tří spojovacích čar. Je to užitečná metoda vytváření bodů pro vytvoření středového bodu na základě odkazů na čáry.

Jak vytvořit středový bod

1. Otevřete svůj projekt: Začněte otevřením libovolného projektu na vašem tabletu.
2. Otevřete aplikaci: Buď z úvodní obrazovky, nebo z bočního menu v režimu CAD.
   • Pokud na úvodní obrazovce nemáte aplikaci „Vytvořit středový bod“, můžete vybrat přidat zkratku a přidat aplikaci zobrazenou níže, nebo k ní přejít z navigačního menu.

3. Vyberte tři čáry a vytvořte bod: Vyberte tři spojovací čáry a vytvořte svůj bod.







Vyberte tři kolmice, které se spojují (ideálně tři čáry, které jsou součástí stejného obdélníku nebo čtverce). Tyto se při výběru zbarví červeně. Po výběru tří čar by se měl ve středu objevit červený bod.

Na co si dát pozor:

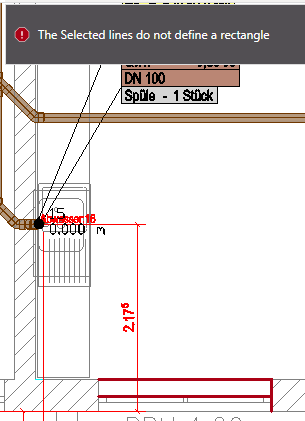

Pokud se zobrazí zpráva „Vybrané čáry nedefinují obdélník“, ujistěte se, že vybíráte tři čáry obdélníku – čáry, které používáte, musí být schopny vytvořit obdélník nebo čtverec.

Navíc tato aplikace funguje pouze při výběru objektů, které jsou v CAD kategorizovány jako „čáry“. Pokud se pokoušíte najít středový bod objektu, který není v CAD definován jako „čáry“ (například 3D objekt nebo dekorativní objekt), tato aplikace nebude fungovat.

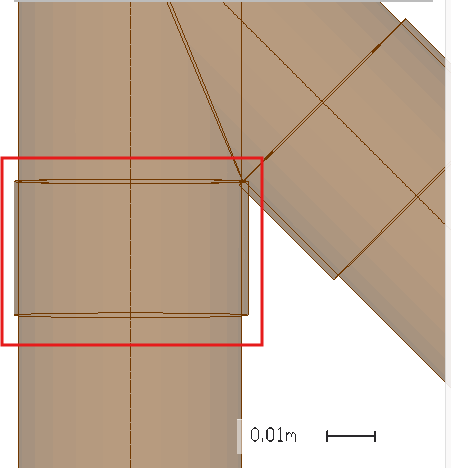

Například nemohu vybrat tento 2D obrázek potrubí, i když vypadá, že tvoří čtverec, protože hranice objektu nejsou technicky definovány jako „čáry“.

Definovat bod

Jakmile se bod objeví ve středu vašich tří čar, můžete upravit jeho název pomocí menu na pravé straně obrazovky. Zde také můžete definovat typ bodu (rozvrhový nebo kontrolní bod). Po dokončení vyberte zelenou fajfku napravo na obrazovce a bod bude přidán do vašeho výkresu.
