Jak vytvořit body na 3D entitě pomocí aplikace Create Points on 3D Entity

Aplikace Create Points on 3D Entity vám umožňuje rychle a efektivně vytvářet body na 3D entitách. Je užitečná pro vytvoření jednoho nebo několika bodů na rozích vašich ploch.

Jak vytvořit bod na 3D entitě

1. Otevřete svůj (3D) projekt: Začněte otevřením svého projektu na tabletu.
2. Otevřete aplikaci: Buď z domovské obrazovky, nebo z bočního menu v CAD zobrazení.

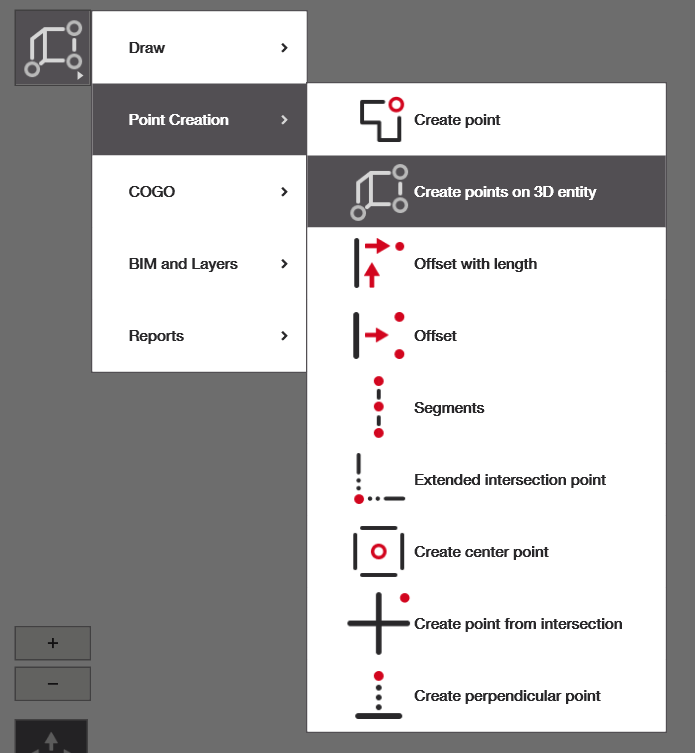

   • Pokud na domovské obrazovce nemáte aplikaci 'Create 3D Point On Entity Application', můžete zvolit přidat zkratku a přidat níže zobrazenou aplikaci, nebo ji najít v navigačním menu.
3. Vyberte a vytvořte bod: Vyberte plochu, na které chcete mít bod, kde přesně (roh, otvor) a zda chcete vytvořit jeden nebo více bodů.

Vytváření bodů

Na pravé straně obrazovky je menu, kde můžete vybrat typ bodu, který vytváříte (rozvrhový bod nebo kontrolní bod), stejně jako umístění na 3D entitě, kde chcete bod vytvořit. Pomocí tohoto menu také pojmenujete bod(y), které vytváříte.

Možnost vytvořit "jednotlivé" nebo "více" bodů znamená, zda chcete body umisťovat jednotlivě na 3D objekt (klik po kliku), nebo jestli chcete automaticky vytvořit body na všech vhodných místech při výběru preferované 3D entity.

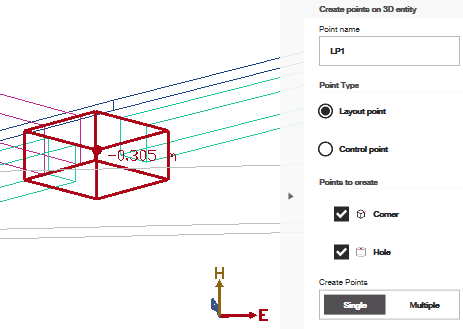

Jako příklad jsem níže klikl konkrétně na horní roh tohoto 3D objektu a vytvořil se pouze bod na místě, kde jsem klikl, protože jsem měl vybráno "jednotlivé".

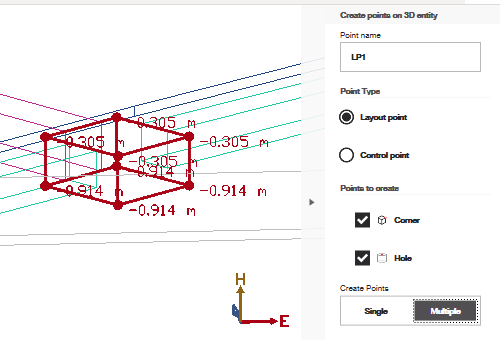

V tomto příkladu jsem měl vybráno "více" a můžete vidět, že všechny rohové body byly vytvořeny najednou, když byl objekt kliknut:

Po vytvoření bodů se k nim můžete kdykoliv vrátit a upravit je – například změnit jejich názvy nebo atributy. Pokud potřebujete další pomoc s obecnou správou bodů, prosím podívejte se na tento článek.
