Offset Point Application - Jak na to

Aplikace Offset Point umožňuje vytvářet body na základě jakékoliv čáry nebo oblouku. Po otevření aplikace jednoduše klepněte na čáru nebo oblouk, ze kterého chcete vytvořit offsetové body, a zadejte vzdálenost offsetu. Nakonec určete vzdálenost segmentů mezi jednotlivými offsetovými body, které vytvoříte.

Jak vytvořit offsetový bod

1. Otevřete svůj projekt: Začněte otevřením libovolného projektu na vašem tabletu.

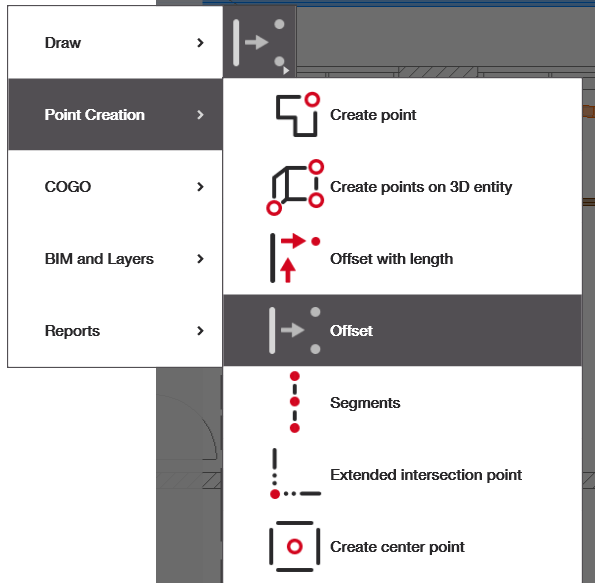

2. Otevřete aplikaci: Buď z úvodní obrazovky, nebo z bočního menu v CAD zobrazení.
   • Pokud nemáte aplikaci „Offset“ na úvodní obrazovce, můžete vybrat „přidat zkratku“ a přidat níže uvedenou aplikaci, nebo k ní přejít z navigačního menu.
3. Vyberte čáry nebo oblouky a vytvořte bod: Vyberte referenční čáru a vytvořte své body.

Vytváření bodu

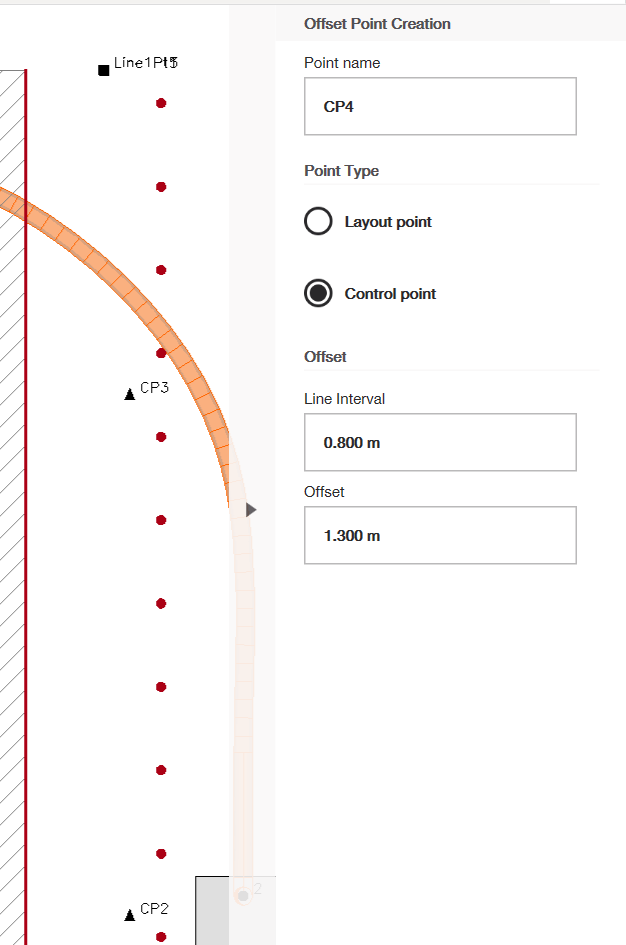

Vyberte čáru, kterou chcete použít jako referenční čáru. Po výběru by měla zčervenat a napravo od vybrané čáry by se měly objevit červené body. Nyní můžete změnit název bodu a jeho typ (viz tento článek pro pochopení práce s body obecně). Poté se podívejte na menu na pravé straně, upravte textové pole pod názvem bodu a vyberte typ bodu, který chcete (výkresový nebo kontrolní bod). Dále můžete upravit interval čar pro změnu vzdálenosti mezi body.

Nakonec upravte hodnotu offsetu pro změnu vzdálenosti bodů od referenční čáry. Můžete dvojkliknout na čáru a změnit offset bodů zleva doprava. Nezapomeňte kliknout na zelenou fajfku, až budete hotovi, aby se body přidaly do vašeho výkresu.

Poznámka – můžete také zadávat záporné hodnoty pro intervaly a offsety.
