Aplikace Offset s délkou – Jak na to

Aplikace Offset s délkou vám umožňuje vytvořit bod založený na libovolné čáře nebo oblouku a libovolném místě na této čáře jako referenčním bodě. Je to užitečná metoda vytváření bodů pro úpravu vzdálenosti bodu od vámi zvolené čáry, umístění, které má být bráno jako reference vaší zvolené čáry, a vzdálenosti

Jak vytvořit bod pomocí Offset s délkou

1. Otevřete svůj projekt: Začněte otevřením jakéhokoliv projektu na vašem tabletu.

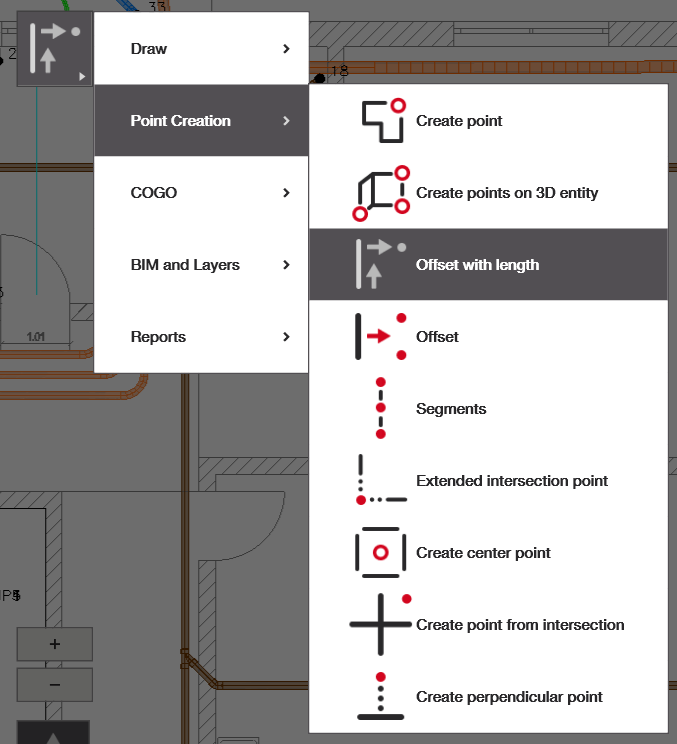

2. Otevřete aplikaci: Buď z domovské obrazovky, nebo z boční nabídky v CAD zobrazení.

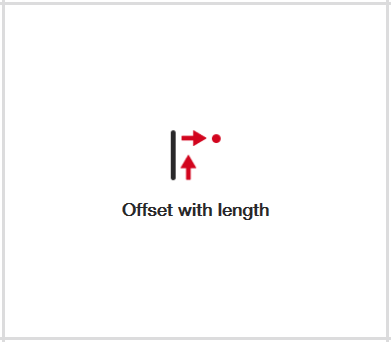

   • Pokud nemáte aplikaci „Offset s délkou“ na domovské obrazovce, můžete zvolit přidat zkratku a přidat níže zobrazenou aplikaci, nebo k ní přejít z navigační nabídky.
3. Vyberte čáry a vytvořte bod: Vyberte vaši referenční čáru a vytvořte své body.

Vytváření bodu

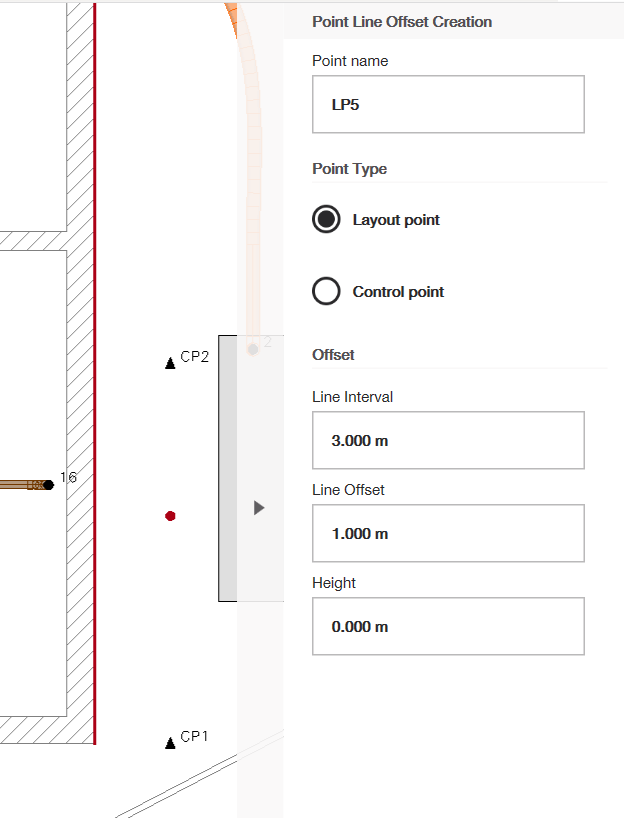

Vyberte čáru, kterou chcete použít jako referenční čáru. Po výběru by měla zčervenat a na spodní části vaší čáry by se měl objevit červený bod. Na pravé straně obrazovky uvidíte menu pro tvorbu offsetu bodu od čáry, kde můžete změnit název bodu a upravit typ bodu: výkresový nebo kontrolní bod (viz tento článek pro pochopení, jak pracovat s různými nastaveními bodů).

Dále můžete změnit umístění bodu vzhledem k čáře úpravou následujících parametrů:

• Interval čáry: jak daleko od počátečního bodu konce čáry chcete, aby byl bod posunut?
• Offset čáry: jak daleko od samotné čáry chcete, aby byl bod posunut (nalevo nebo napravo od čáry)?
• Výška: pokud chcete také aplikovat výškový offset, můžete to udělat zde.

Poznámka – tyto hodnoty mohou zůstat jako „0“ a mohou být také záporné, podle vašich potřeb.

Můžete dvakrát kliknout na čáru, aby se automaticky obrátily všechny hodnoty uvedené ve vašich offsetech. Ujistěte se, že po dokončení kliknete na zelenou fajfku, abyste přidali body do vašeho výkresu.
