Rozšířená aplikace pro průsečíkové body – návod

Aplikace Rozšířený průsečíkový bod vám umožňuje vytvářet body na základě očekávaných průsečíků dvou čar, i když nejsou propojené. Jedná se o užitečnou metodu vytváření bodů, která vám umožní vytvořit bod na průsečíku (nebo očekávaném/rozšířeném průsečíku) dvou čar.

Ukázka aplikace Rozšířený průsečíkový bod

Jak vytvořit bod pomocí Rozšířeného průsečíku

1. Otevřete svůj projekt: Začněte otevřením libovolného projektu na vašem tabletu.

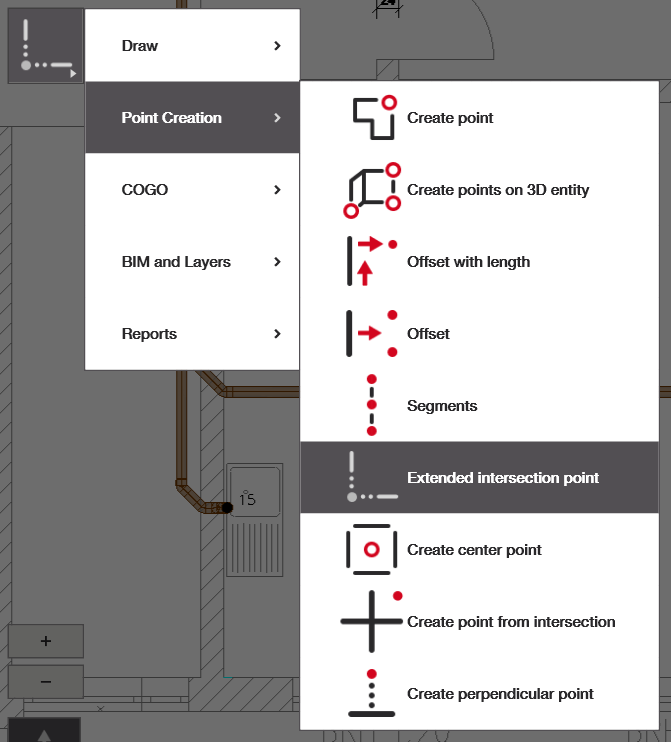

2. Otevřete aplikaci: Buď z úvodní obrazovky, nebo z bočního menu v režimu CAD.
   • Pokud na úvodní obrazovce nemáte aplikaci „Rozšířený průsečíkový bod“, můžete zvolit přidání zkratky a přidat uvedenou aplikaci, nebo k ní přejít z navigačního menu.
3. Vyberte čáry a vytvořte bod: Vyberte své dvě referenční čáry a vytvořte bod

Vytváření bodu

Vyberte dvě referenční čáry, které chcete použít pro vytvoření průsečíkového bodu. Pokud jsou prodloužené, měly by se tyto čáry protínat; pokud ne, zobrazí se zpráva: „Neplatné čáry“. Jakmile vyberete dvě přípustné čáry, měly by zčervenat a na průsečíku nebo rozšířeném průsečíku by se měl objevit červený bod.

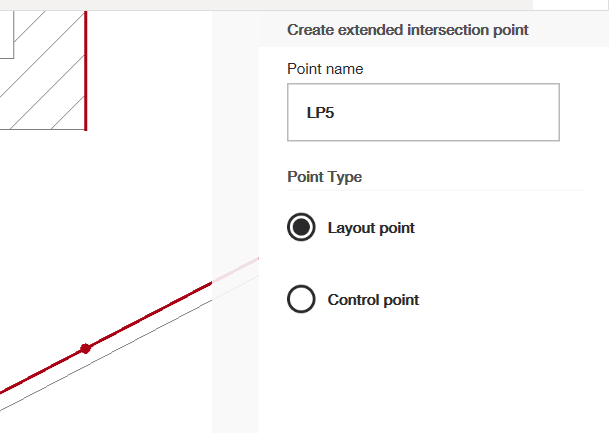

V menu na pravé straně můžete změnit název a typ bodu: rozvrhový nebo kontrolní bod (viz tento článek pro naučení a úpravu seznamu bodů v HCL). Můžete také znovu kliknout na červené čáry pro jejich odznačení. Nezapomeňte kliknout na zelenou fajfku, když skončíte, aby se body přidaly do vašeho výkresu.
