Segments Application - Jak na to

Aplikace Segments Application vám umožňuje vytvářet body na libovolné čáře nebo oblouku v zadaných délkách segmentů. Je to užitečná metoda vytváření bodů, která vám umožní rozdělit čáru a vytvořit určitý počet bodů rovnoměrně rozmístěných na téže čáře.

Jak vytvořit body pomocí Segments

1. Otevřete svůj projekt: Začněte otevřením jakéhokoli projektu na vašem tabletu.

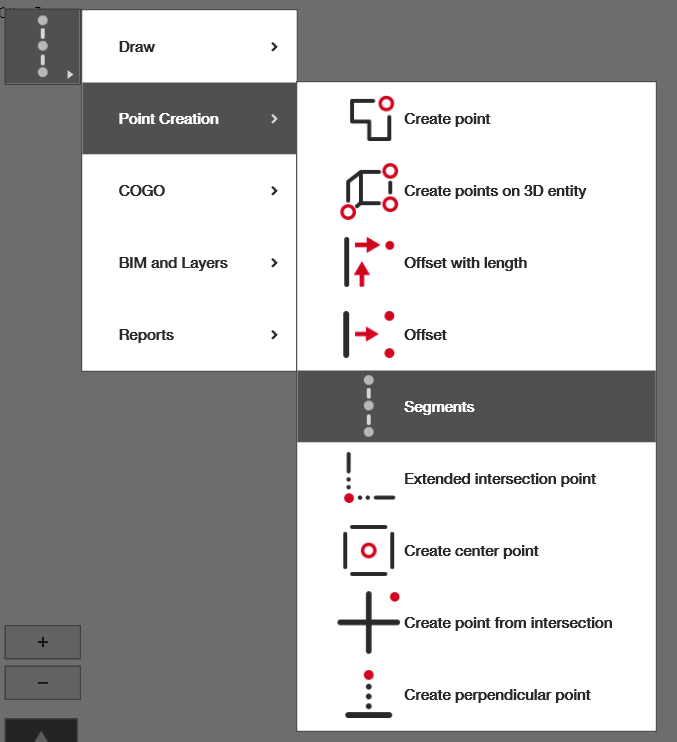

2. Otevřete aplikaci: Buď z úvodní obrazovky, nebo z bočního menu v režimu CAD.
   • Pokud na úvodní obrazovce nemáte „Segments Application“, můžete vybrat přidat zkratku a přidat níže uvedenou aplikaci, nebo k ní přejít z navigačního menu.
3. Vyberte čáry a vytvořte body: Vyberte svou referenční čáru a vytvořte své body.

Vytváření bodů

Vyberte čáru, kterou chcete mít jako referenční. Po výběru by měla zčervenat a podél její délky by se měly objevit červené body. V menu na pravé straně můžete změnit název bodu a typ: rozvrhový nebo kontrolní bod (viz tento článek pro informace o typech bodů a další pomoc s body).

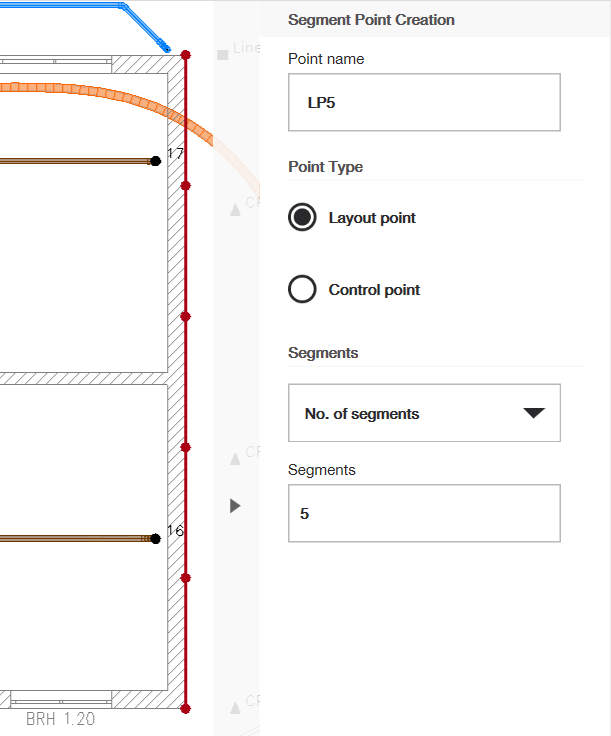

Dále můžete vybrat počet segmentů, které chcete podél čáry, a body se objeví tak, aby vytvářely rovnoměrné segmenty.

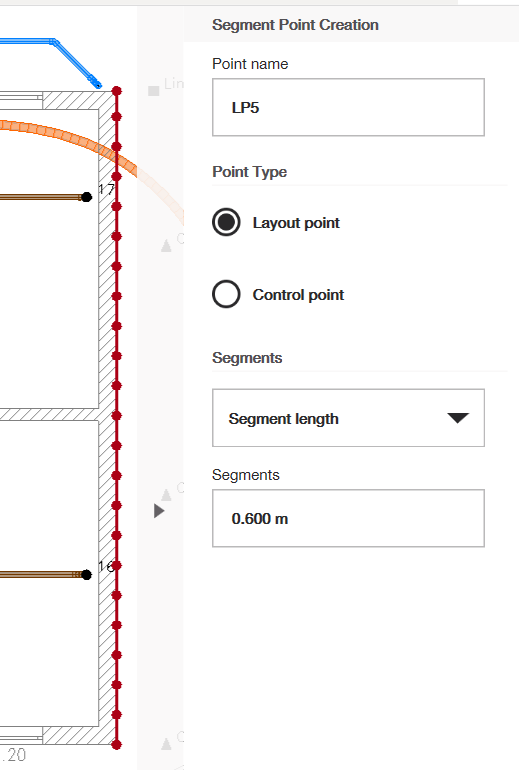

Alternativně můžete také vybrat délku segmentu a body se objeví podle vámi zvolené délky. Nezapomeňte kliknout na zelenou fajfku, až budete hotovi, abyste body přidali do svého výkresu.
