Nástroj se nemohl kalibrovat

Tento článek vysvětluje, co způsobuje zprávu „Nástroj se nemohl kalibrovat“ a poskytuje praktické kroky, které můžete podniknout k jejímu vyřešení, bez ohledu na to, zda byla vyvolána během kalibrace náklonu nebo terénní kalibrace.

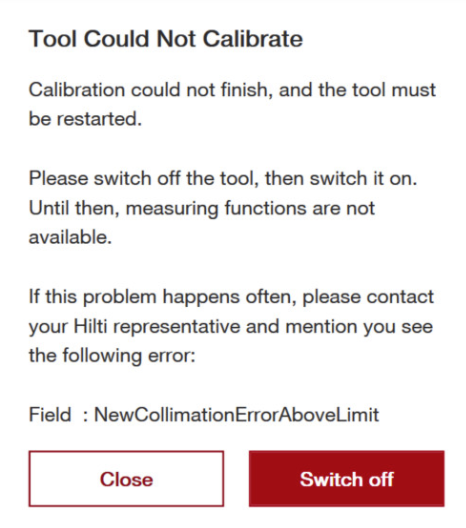

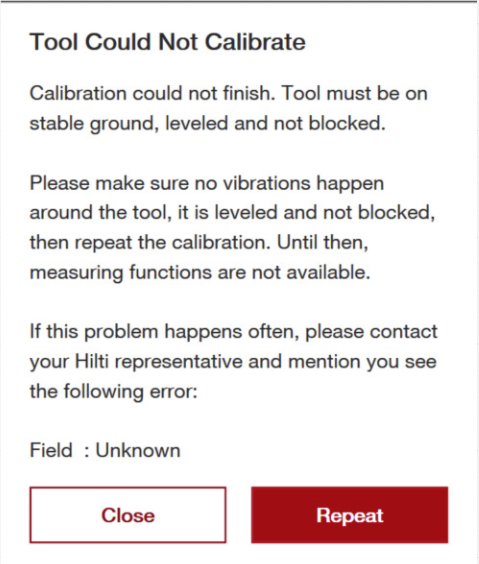

Podkódy chyb spojené s touto chybou: „Náklon: Neznámý,“ „Náklon 5: Vypršení časového limitu,“ „Náklon 1: Obecná výjimka,“ „Náklon 11: Nesprávný stav,“ „Pole 11: Nesprávný stav,“ „Pole 1: Obecná výjimka,“ „Pole: Nový posun zaměřovacího kříže nad limit,“ „Pole: Nová chyba osy trunnionu nad limit,“ „Pole: Nová chyba kolimace nad limit,“ „Pole: Neznámý,“ „Pole 5: Vypršení časového limitu.“

Co znamená zpráva „Nástroj se nemohl kalibrovat“

Zpráva „Nástroj se nemohl kalibrovat“ je konečná záložní zpráva, která se zobrazí, když přístroj není schopen úspěšně dokončit kalibrační cyklus.

Na rozdíl od specifičtějších zpráv (jako například Nástroj je nestabilní nebo Nástroj je příliš nakloněný pro vyrovnání), tato zpráva znamená:

Kalibrační proces nedosáhl platného nebo důvěryhodného výsledku, bez ohledu na konkrétní důvod.

V tomto okamžiku přístroj záměrně ukončí kalibraci, aby zabránil nepřesné geometrii, a může vyžadovat restart před opětovným pokusem.

Proč může k této zprávě vést více problémů

Tato zpráva může být dosažena různými interními cestami, včetně:

• Vypršení časového limitu kalibrace
• Výsledky kalibrace mimo přijatelné limity
• Dočasné nesprávné nebo nedefinované interní stavy
• Neznámé nebo neočekávané podmínky
• Eskalace z kalibrace náklonu nebo pole, které nelze automaticky vyřešit

I když se interní příčina může lišit, základní požadavek je vždy stejný:

Přístroj musí být fyzicky stabilní, správně vyrovnaný, bez překážek a v čistém optickém prostředí, aby kalibrace mohla být úspěšná.

Pokud tato základní podmínka nemůže být včas splněna, kalibrace se zastaví a zobrazí se tato zpráva.

Proč nástroj zastaví kalibraci místo „pokračování“

Kalibrace je proces, při kterém přístroj ověřuje a aktualizuje svou vnitřní geometrii:

• Zarovnání os (vertikální osa, horizontální/trunnionová osa a optická osa musí být v linii: otáčení doleva/doprava, otáčení nahoru/dolů a linie, podél které dalekohled skutečně hledí)
• Optické centrování (zda jsou zaměřovací kříž, obraz z kamery, optika prismového sledovače a paprsek EDM (laser) všechny zarovnány na stejnou skutečnou optickou středovou linii dalekohledu)
• Vztahy enkodérů (jak horizontální a vertikální úhlové enkodéry souvisejí s dalekohledem a osami, aby byla zajištěna přesná a opakovatelná rotace)
• Limity kompenzace (limit, při kterém systém již nebude usilovat o kompenzaci, protože by nebyla spolehlivá)

Když jsou osy správně zarovnány, rotace dalekohledu probíhá kolem skutečného středu pohybu, horizontální hodnoty jsou stejné bez ohledu na směr zaměření, vertikální hodnoty souhlasí, když je dalekohled otočen „naruby“, a geometrie se chová symetricky.

Když jsou optiky centrovány, vaše zaměřená poloha pomocí dalekohledu a kamery bude stejná jako vaše změřená poloha (kde paprsek EDM dopadá). Navíc optika prismového sledovače, když je centrována na prizmu, bude také ukazovat místo, kde paprsek EDM při měření dopadá.

Kdyby byla kalibrace povolena dokončit se za špatných podmínek:

• Vertikální geometrie by mohla být nesprávná
• Chyby výšky by mohly narůstat s vzdáleností
• Měření by mohla ztratit opakovatelnost (jeden bod změřený dvakrát by se objevil na různých místech)
• Mohla by nastat ztráta přesnosti bez varování

Místo rizika tichých nepřesností nástroj zastaví kalibraci brzy a jasně.

Nejlepší způsob řešení: Resetovat a znovu nastavit dobré podmínky

Krok 1: Vypněte a zapněte nástroj

Pokud zpráva doporučuje restart:

• Vypněte nástroj
• Počkejte několik sekund
• Znovu jej zapněte

Tím se vymažou dočasné stavy a systém se připraví na čistý pokus o kalibraci.

Krok 2: Potvrďte, že je nástroj mechanicky vyrovnaný

Před opětovným pokusem o kalibraci:

• Nastavte nohy stativu tak, aby hlava byla téměř vodorovná. Pokud je to nutné, použijte ručně nastavitelný tribrach, například POAW 71.
• Používejte vyrovnávací šrouby opatrně — snažte se být pohodlně uvnitř rozsahu, ne jen „těsně uprostřed“

Kompenzace náklonu nenahrazuje správné mechanické vyrovnání.

Krok 3: Zajistěte stabilní nastavení

Ujistěte se:

• Nástroj stojí na pevném podkladu
• Není vystaven vibracím způsobeným kroky, větrem, stroji ani pružnými povrchy
• Stojíte mimo dosah během běhu kalibrace

I jemný pohyb může způsobit zastavení kalibrace nebo vypršení časového limitu.

Krok 4: Zkontrolujte, že nic není blokováno

Zajistěte:

• Žádné objekty neblokují dalekohled (například mlha v čočce nebo nečistoty)
• Zrcadla a čočky jsou čisté
• Žádné kryty, příslušenství nebo nečistoty nezasahují do pohybu nebo optiky

Krok 5: Ovládejte světelné podmínky (zejména u terénní kalibrace)

Pokud pracujete uvnitř nebo venku za jasných podmínek:

• Vyhněte se reflexním povrchům pod nástrojem
• Zablokujte silné sluneční světlo nebo osvětlení zdola
• Vypněte pracovní světla svítící vzhůru
• Pokud je potřeba, zastíněte nebo ztmavte oblast pod přístrojem

Optika kalibrace je citlivější na rušivé světlo než při běžných měřeních.

Krok 6: Znovu spusťte kalibraci

Jakmile jsou podmínky upraveny:

• Opakujte kalibraci
• Ve většině případů kalibrace proběhne normálně, jakmile jsou obnoveny základní podmínky

Co tato zpráva neznamená

Zpráva „Nástroj se nemohl kalibrovat“ automaticky neznamená:

• Poruchu hardwaru
• Trvalé poškození
• Že přístroj potřebuje servis

Ve většině případů odráží situaci, která brání bezpečnému dokončení kalibrace.

Kdy eskalovat

Pokud se tato zpráva:

• Objevuje opakovaně za dobře kontrolovaných podmínek
• Přetrvává po restartu, pečlivém vyrovnání, stabilizaci a čištění optiky
• Vyskytuje se na rovném, stabilním povrchu s dobrým osvětlením

Pak je vhodné kontaktovat podporu nebo servis.

Závěrečné připomenutí

Tato zpráva existuje, aby chránila integritu měření.

Resetováním nástroje a obnovením dobrých fyzických, geometrických a optických podmínek dáváte přístroji to, co potřebuje k správnému dokončení kalibrace a k zachování důvěryhodnosti vašich měření.
