Aplikace Model Slicer umožňuje řezání jak 2D, tak 3D CAD výkresů, což umožňuje vytvářet průřezové pohledy modelu.
Jak používat aplikaci Model Slicer
- Otevřete svůj projekt: Začněte otevřením jakéhokoli projektu na vašem tabletu.
- Otevřete aplikaci: Buď z domovské obrazovky, nebo z postranního menu v CAD zobrazení.
- Pokud na domovské obrazovce nemáte aplikaci „Model Slicer“, vyberte přidat zkratku a přidejte aplikaci zobrazenou níže.
- Vyberte směr: V pravém dolním rohu obrazovky vyberte směr, ve kterém chcete, aby řezač pracoval.
- Použijte řezač: Použijte řezač na pravé straně obrazovky k výběru požadovaného řezu CAD výkresu.
- Aktivní směr řezu je na výkresu zobrazen jako šedé čtverce pokrývající rozměry CAD modelu.
- Je možné kombinovat více směrů, což umožňuje, aby řezač pracoval současně přes několik os.

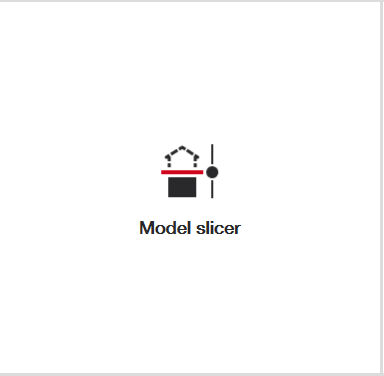

Ikona zkratky aplikace „Model Slicer“:

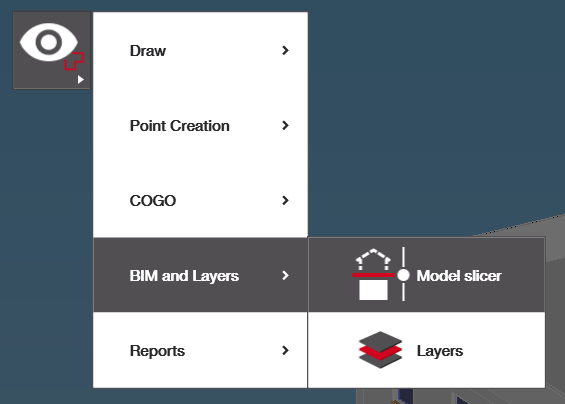

Výběr aplikace Model Slicer z postranního menu v CAD zobrazení:
Směr řezu je vybrán v pravém dolním rohu obrazovky. Aktuálně aktivní směr je zvýrazněn na pravé straně tmavší šedou barvou:

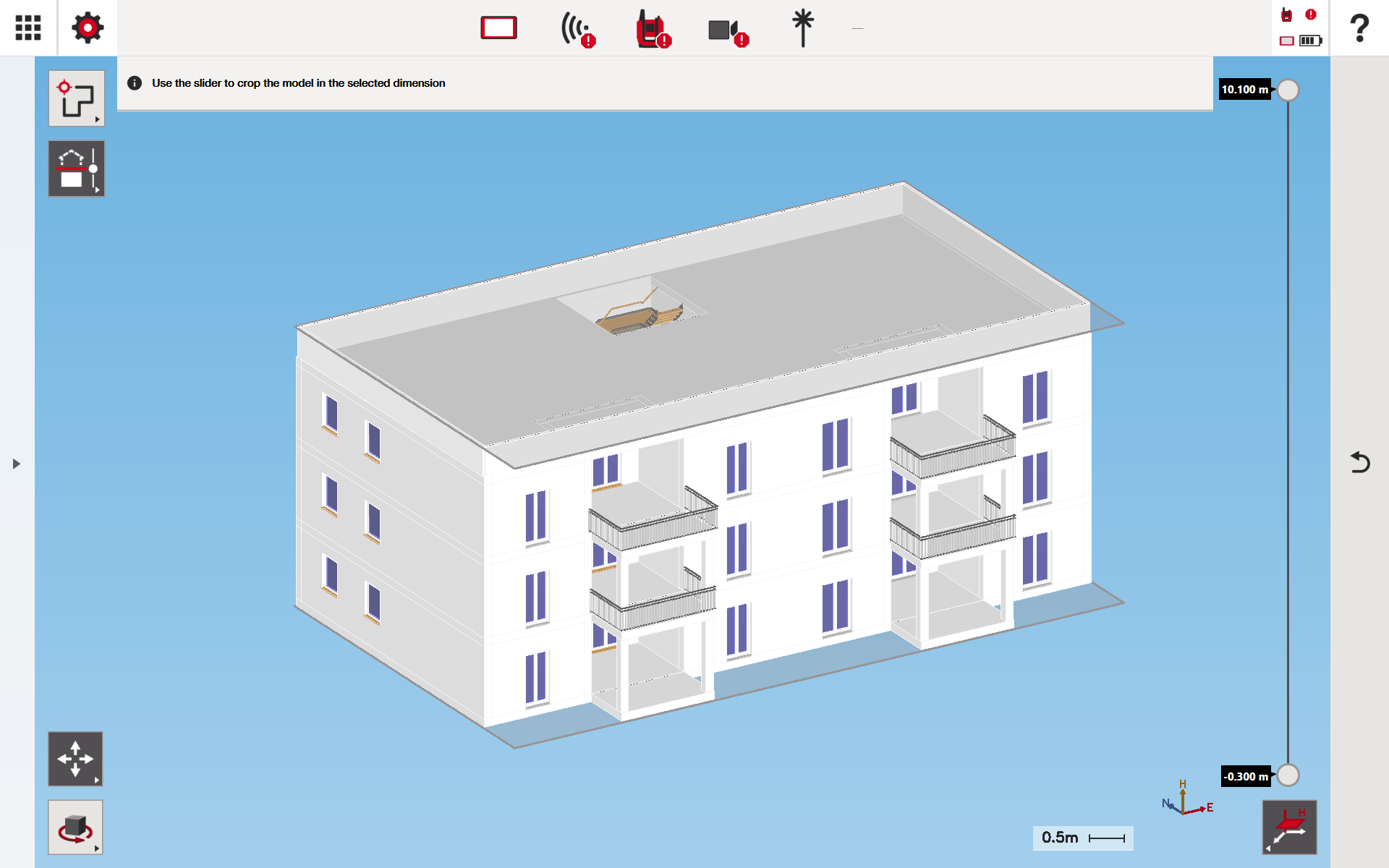

CAD zobrazení po výběru aplikace Model Slicer:

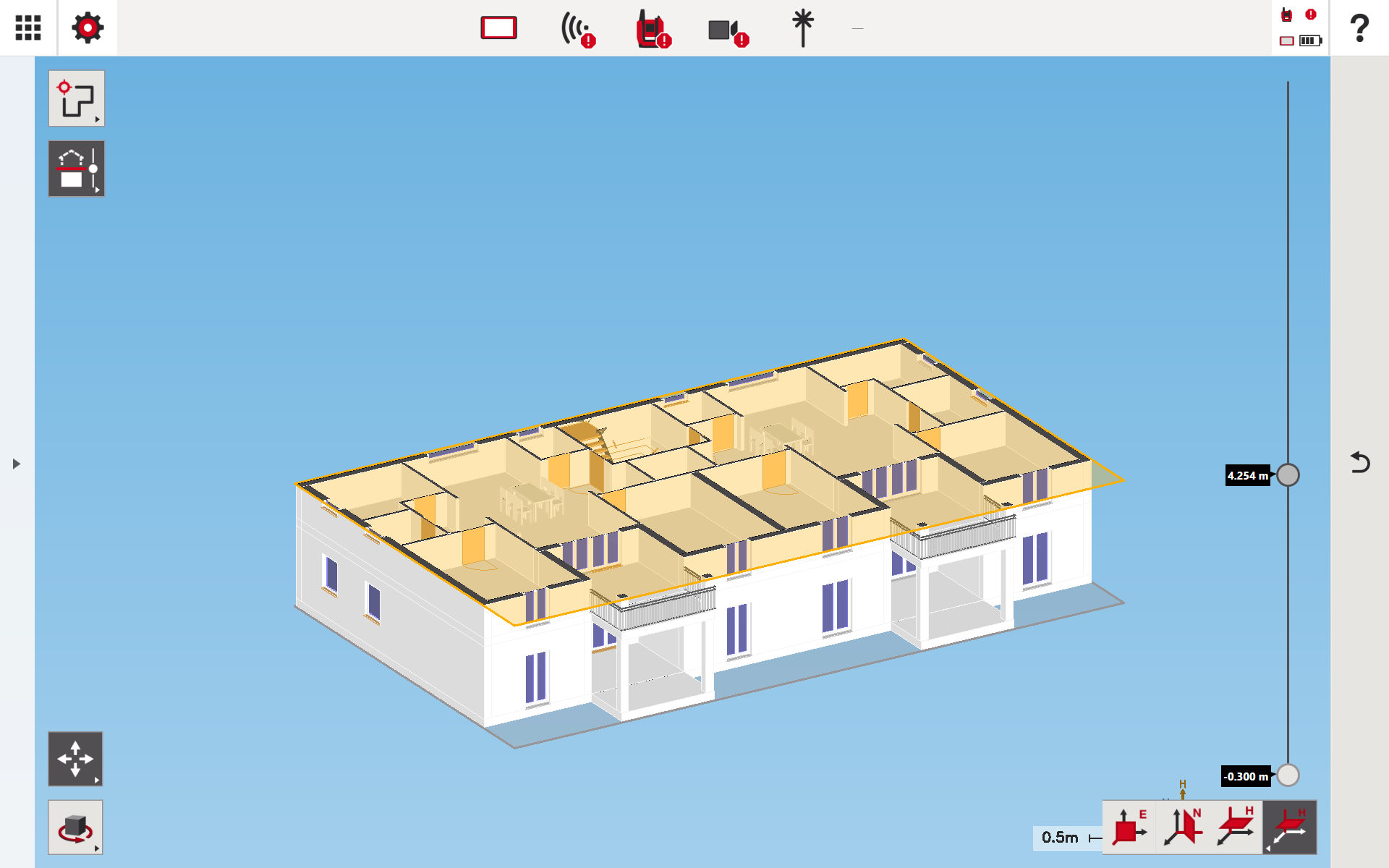

Řez aplikovaný ve výškovém směru CAD výkresu:

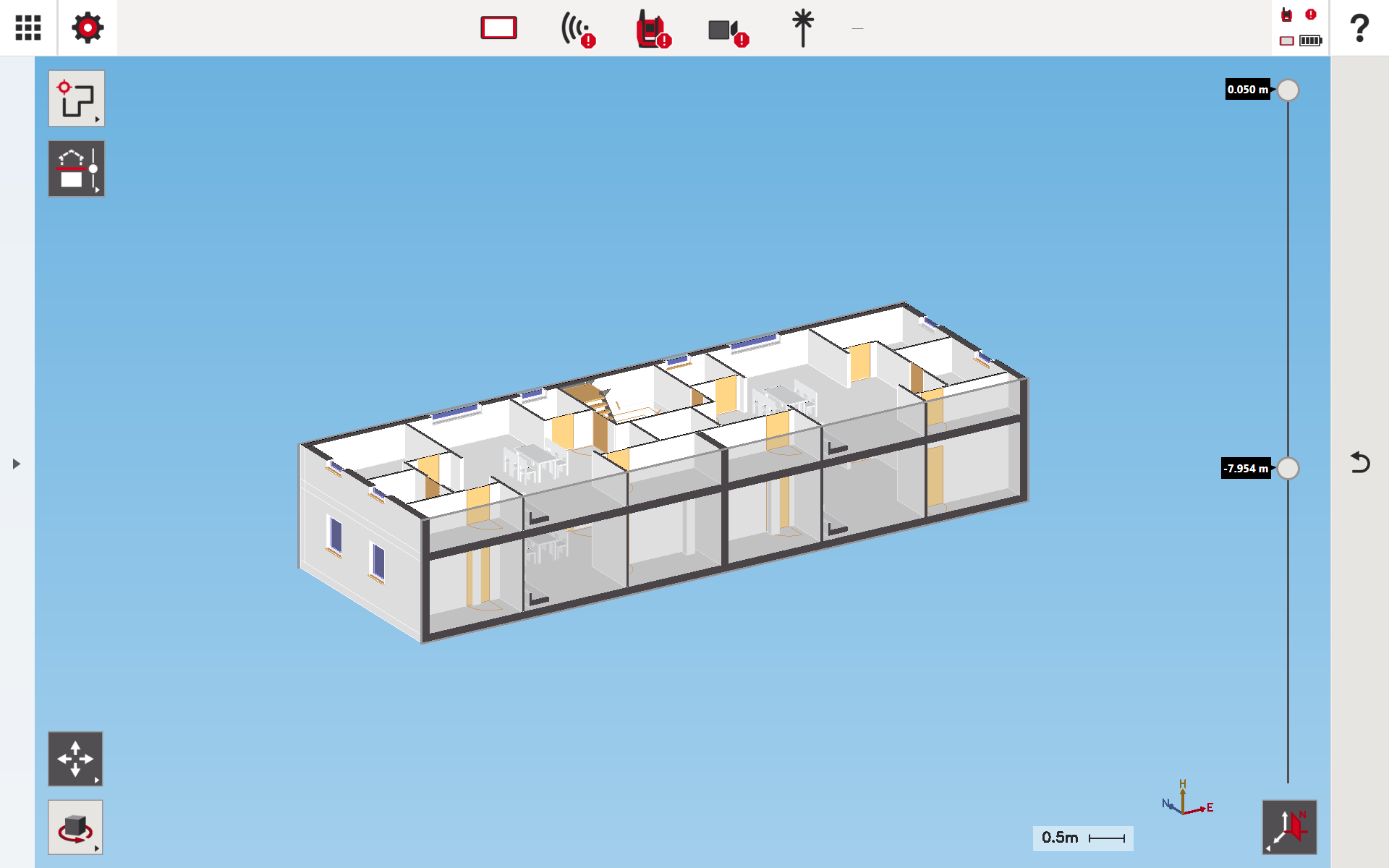

Další řez aplikovaný v severním směru CAD výkresu:
Příklady použití Model Slicer
Aplikace Model Slicer se běžně používá ke snížení vizuální složitosti v hustých CAD výkresech a k zaměření na specifické oblasti nebo výškové rozsahy relevantní pro úkoly rozvržení nebo revize.
Příklad 1: Řezání podle výšky pro víceúrovňové projekty
U projektů s více patry nebo vrstvenými systémy pomáhá řezání ve výškovém směru izolovat jednu úroveň nebo výškový rozsah.
- Zobrazit pouze průniky nebo zabudované prvky na úrovni desky
- Prověřit nadhlavní služby bez prvků nižší úrovně
- Ověřit vertikální světlé výšky v hustě zastavěných oblastech
Tento přístup je zvláště užitečný pro oddělení podzemních, deskových a nadhlavních prací.
Příklad 2: Izolace chodby nebo oblasti místnosti
Řezání v horizontálním směru umožňuje zaměřit se na úzký úsek budovy.
- Prověřit body rozvržení v dlouhých chodbách
- Zaměřit se na jednu místnost, šachtu nebo technický prostor
- Snížit vizuální šum z přilehlých oblastí
To zlepšuje přesnost při práci v těsných nebo opakujících se prostorech.
Příklad 3: Kombinace řezů podle výšky a směru
Více řezacích směrů lze kombinovat pro vytvoření zaměřeného „okna“ do modelu.
- Řežte podle výšky pro výběr jedné úrovně
- Řežte podle sever/jih nebo východ/západ pro izolaci konkrétní zóny
Tato kombinace je užitečná pro velké budovy, kde je relevantní pouze jedna malá pracovní oblast najednou.
Příklad 4: Zjednodušení CAD výkresů pro práce v terénu
Komplexní CAD výkresy mohou být na místě obtížně interpretovatelné. Model Slicer pomáhá zjednodušit pohled.
- Skrýt irelevantní části modelu
- Zaměřit se pouze na část, na které se pracuje
- Zlepšit přehlednost pro úkoly rozvržení a ověřování
To podporuje rychlejší rozhodování a snižuje riziko chyb během rozvržení.
