Vrstvy - Jak na to

Aplikace Vrstvy ovládá, které vrstvy z aplikace HCL a které vrstvy z CAD výkresu jsou viditelné ve zobrazení. Vrstvy lze zapínat nebo vypínat, aby se zaměřila pozornost na informace relevantní k aktuálnímu úkolu.

Jak používat aplikaci Vrstvy?

Otevřete svůj projekt: Začněte otevřením libovolného projektu na vašem tabletu.
Otevřete aplikaci: Buď z domovské obrazovky, nebo z bočního menu v zobrazení CAD.
- Pokud nemáte aplikaci 'Vrstvy' na domovské obrazovce, vyberte přidat zkratku a přidejte aplikaci zobrazenou níže.
Vyberte kategorii vrstvy: Kategorie vrstvy ovládá, jaký typ informací se zobrazí v CAD zobrazení. Na pravé straně obrazovky vyberte kategorii, která nejlépe odpovídá aktuálnímu úkolu.
- Hilti vrstvy: Obsahují přidané kontrolní body a body rozvržení vytvořené v aplikaci. To zahrnuje také jakoukoli linii, kterou jste vytvořili v aplikaci HCL.
- CAD vrstvy: Obsahují prvky pocházející z importovaného CAD výkresu. Tyto vrstvy můžete pouze zapínat a vypínat, nikoli mazat nebo upravovat. HCL neumožňuje úpravy původního návrhu, který importujete, aby se snížilo riziko chyb nebo omylů.
Správa vrstev: Možnosti správy vrstev jsou dostupné pouze pro Hilti bodové vrstvy a umožňují kontrolu nad tím, jak jsou body organizovány.
- Ikona plus: Přidat další vrstvy pro body.
- Tlačítko upravit: Upravit vlastnosti vybrané vrstvy.
- Tlačítko smazat: Odebrat vybranou vrstvu z projektu.
Vyberte vrstvy k zobrazení: Viditelnost vrstev určuje, které informace jsou zobrazeny v aktuálním pohledu.
- Použijte ikonu oka pro zobrazení nebo skrytí jednotlivých vrstev.
- Skryté vrstvy zůstávají dostupné a lze je kdykoli znovu povolit.

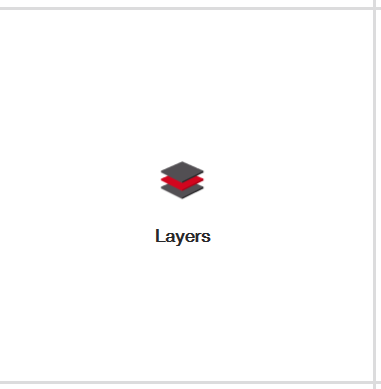

Ikona zkratky aplikace 'Vrstvy':

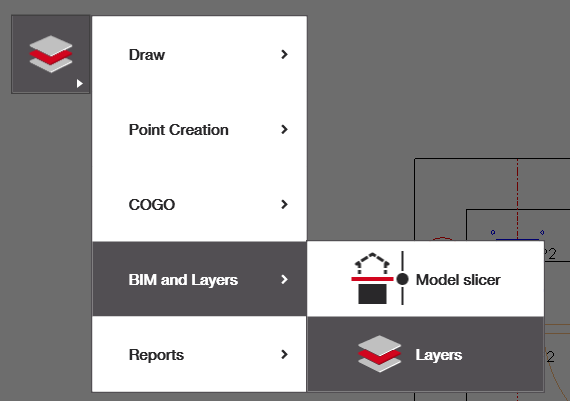

Výběr aplikace Vrstvy z bočního menu v zobrazení CAD:

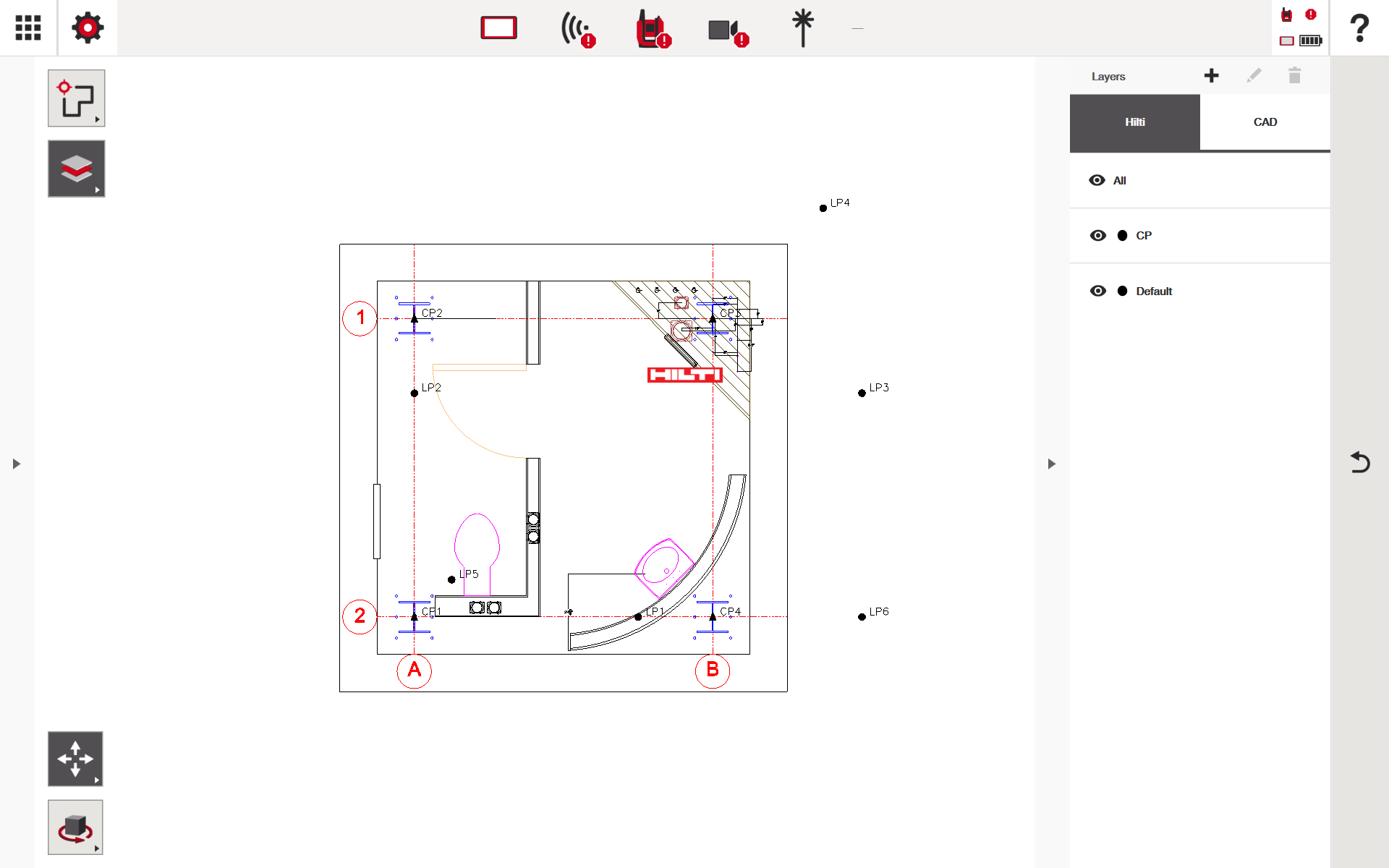

Zobrazení CAD po výběru aplikace Vrstvy:

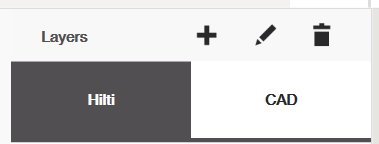

Tlačítka pro správu Hilti vrstev:

Příklady, jak vrstvy fungují s body (Hilti vrstvy)

Hilti bodové vrstvy jsou nejefektivnější, když se používají jako organizační a pracovní nástroj. Oddělením rozvrhovacích bodů do logických vrstev se velké projekty se stovkami bodů stávají snáze spravovatelnými, přehlednějšími a snadněji vytyčitelnými v terénu. Pro úpravu vrstev, na které vaše body spadají, viz prosím možnosti úprav bodů.

Příklad 1: Organizace vrstev podle profese

Vrstvy lze vytvářet podle profese nebo disciplíny pro jasné oddělení rozsahu prací.

MEP – Instalace vodovodu
MEP – Elektrické instalace
MEP – HVAC
Konstrukce / Kotvy
Architektonické referenční body

Tento přístup umožňuje jednotlivým profesím být zobrazeny nebo skryty podle potřeby, čímž se snižuje vizuální nepořádek a minimalizuje riziko vytyčení nesprávných bodů.

Příklad 2: Vrstvy rozvržení podle fází

U projektů realizovaných po etapách mohou vrstvy odrážet stavební fáze.

Fáze 1 – Podzemí
Fáze 2 – Vložky do desky
Fáze 3 – Nadzemní podpěry
Fáze 4 – Konečné zařízení

Během rozvržení je povolena pouze vrstva relevantní fáze, což pomáhá týmům soustředit se na aktuální práci bez rozptýlení body z budoucích nebo dokončených fází.

Příklad 3: Vrstvy podle podlaží nebo zóny

U vícepodlažních nebo rozsáhlých projektů lze vrstvy organizovat podle umístění.

Podlaží 1 – Východní křídlo
Podlaží 1 – Západní křídlo
Podlaží 2 – Technická místnost
Střecha – Podložky zařízení

To usnadňuje izolovat rozvrhovací body pro konkrétní podlaží nebo oblast během práce na místě.

Příklad 4: Oddělení podle typu bodu

Vrstvy lze vytvářet podle typu rozvrhovacího bodu na podporu různých instalačních úkolů.

Body závěsů
Umístění průchodek
Vložky desek
Středové linie zařízení

Oddělení typů bodů snižuje zmatek a pomáhá týmům rychle identifikovat pouze body relevantní pro aktuální instalační činnost.

Příklady, jak vrstvy fungují s CAD vrstvami

CAD vrstvy se používají výhradně pro kontrolu viditelnosti a nelze je upravovat ani mazat. Jsou nejefektivnější pro izolaci referenčních informací.

Příklad 1: Kontrola pozadí

Vypněte vrstvy architektonických povrchů nebo nábytku, aby bylo zobrazení čisté.
Povolte pouze konstrukční sítě a hlavní stěny během rozvržení.

Příklad 2: Koordinační pohledy

Povolte CAD vrstvy vzduchotechniky při kontrole bodů závěsů.
Vypněte nesouvisející systémy pro zlepšení přehlednosti v přeplněných oblastech.

Příklad 3: Dočasné kontrolní reference

Povolte CAD vrstvu pro ověření zarovnání nebo rozestupů.
Po potvrzení správnosti rozvržení ji opět vypněte.
