Aplikace Sklon slouží k měření a vyhodnocení geometrie svahu mezi dvěma body. Poskytuje podrobné informace, jako jsou počáteční a koncové výšky, horizontální vzdálenost a sklon svahu vyjádřený jak v procentuálním, tak v stupních formátu.
Pro použití aplikace Sklon musí být nástroj ustanoven. Pro více informací o ustavení prosím navštivte tento článek.
Užitečné video o aplikaci naleznete níže:
Jak používat aplikaci Sklon
- Otevřete svůj projekt: Začněte otevřením jakéhokoliv projektu na tabletu.
-
Otevřete aplikaci: Otevřete aplikaci Sklon buď z domovské obrazovky, nebo z bočního menu v CAD zobrazení.
- Pokud aplikace není dostupná na domovské obrazovce, vyberte Přidat zkratku a přidejte aplikaci Sklon.
-
Vyberte funkci
- Na pravé straně obrazovky vyberte jednu z dostupných funkcí:
- Zachytit
- Označit
- Každá funkce slouží jinému účelu v rámci pracovního postupu se Sklonem.
- Na pravé straně obrazovky vyberte jednu z dostupných funkcí:
Ikona zkratky aplikace Sklon:

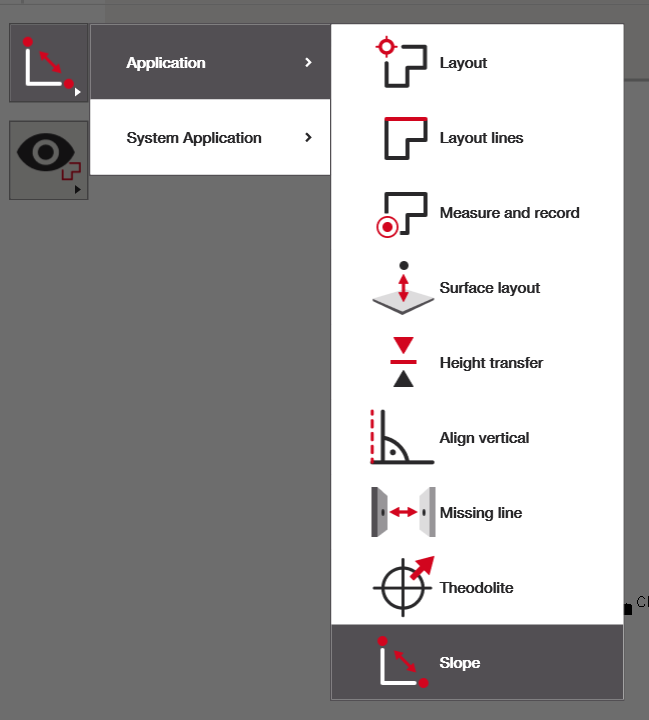

Výběr aplikace Sklon z bočního menu v CAD zobrazení:

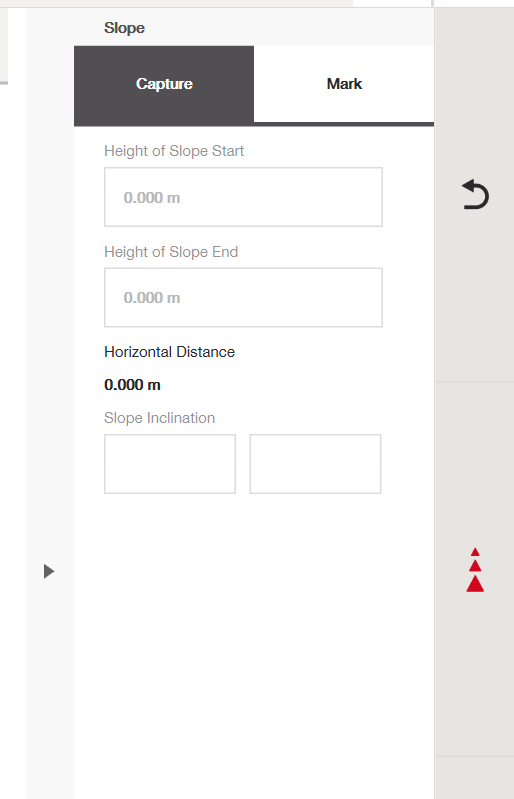

CAD zobrazení před měřením bodů a vytvořením svahu: Upozorňujeme, že definujete počáteční a koncové body svahu; výsledný sklon může být kladný nebo záporný.
Jak používat funkci Zachytit
Funkce Zachytit slouží k měření dvou bodů a výpočtu informací o sklonu mezi nimi.
-
Změřte počáteční bod: Přesuňte kameru na první bod svahu (například spodní část svahu).
- Vyberte ikonu tří trojúhelníků pro změření a zachycení souřadnic prvního bodu.
-
Změřte koncový bod: Přesuňte kameru na druhý bod svahu (například horní část svahu).
- Znovu vyberte ikonu tří trojúhelníků pro změření a zachycení souřadnic druhého bodu.
-
Zkontrolujte informace o sklonu: Po změření obou bodů se na pravé straně obrazovky zobrazí informace o sklonu, včetně:
- Výška počátečního bodu
- Výška koncového bodu
- Horizontální vzdálenost mezi body
- Sklon svahu v procentech (%)
- Sklon svahu ve stupních (°)
- Tyto informace popisují geometrii změřeného svahu.

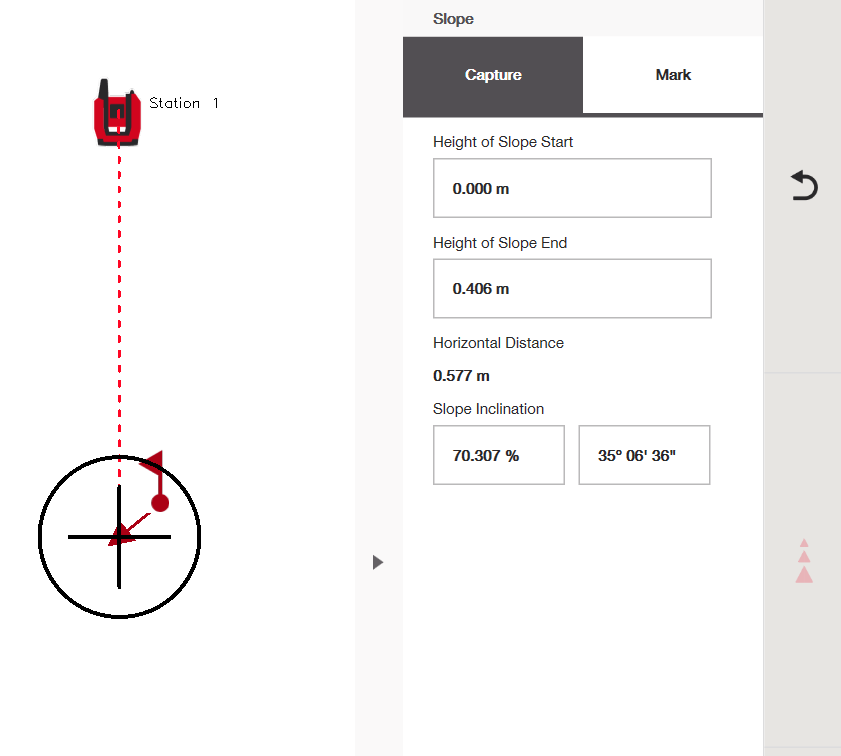

CAD zobrazení po změření obou bodů a vytvoření svahu:
Jak používat funkci Označit
Funkce Označit se používá po zachycení svahu. Umožňuje sledovat body vzhledem k naměřenému svahu přímo na místě.

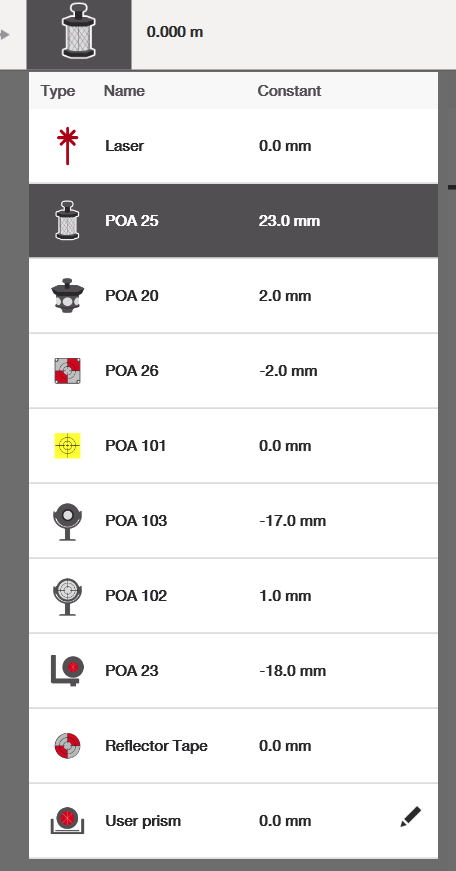

- Vyberte prizma: Vyberte prizma, které bude použito pro sledování bodů a zamkněte kameru na prizmu.
- Zadejte výškový posun prizmy: Zadejte výškový posun od prizmy k spodní části měřicí špičky. To zajišťuje přesné výškové výpočty.
-
Sledujte svah: Pohybujte prizmu podél svahu.
- Aplikace zobrazuje výškový rozdíl mezi aktuální pozicí prizmy a změřeným svahem
- Informace ukazují, o kolik je aktuální bod výše nebo níže vzhledem ke svahu
- To umožňuje průběžnou kontrolu při práci podél svahu.

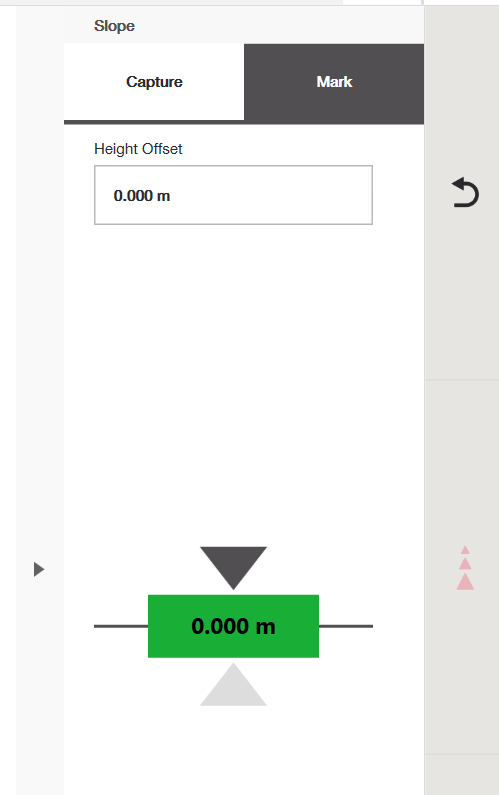

Výškový rozdíl zobrazený pomocí funkce Označit:
Příklady použití aplikace Sklon
Aplikace Sklon se běžně používá pro úlohy rozvržení, ověřování a kontroly kvality zahrnující nakloněné plochy.
Příklad 1: Měření sklonu schodiště (Zachytit)
Funkce Zachytit lze použít k měření sklonu schodiště.
- Změřte spodní schod jako počáteční bod
- Změřte horní schod jako koncový bod
- Zkontrolujte procentuální sklon a úhel pro ověření souladu s návrhem
Příklad 2: Měření sklonu rampy (Zachytit)
Rampy lze kontrolovat pro potvrzení přístupnosti nebo požadavků na návrh.
- Změřte spodní a horní část rampy
- Zkontrolujte sklon v procentech a stupních
- Porovnejte hodnoty se specifikacemi projektu
Příklad 3: Sledování výšky svahu během instalace (Označit)
Funkce Označit lze použít při instalaci prvků podél svahu.
- Jednou zachyťte svah
- Pohybujte prizmu podél svahu
- Zkontrolujte, o kolik se aktuální pozice odchyluje nad nebo pod svah
To je užitečné pro bednění, pokládku stěrky nebo terénní úpravy.
Příklad 4: Ověřování odvodňovacích sklonů (Označit)
Odvodňovací nebo potrubní sklony lze ověřovat během instalace.
- Zachyťte zamýšlený sklon
- Sledujte body během instalace
- Zajistěte konzistentní spád podél svahu
